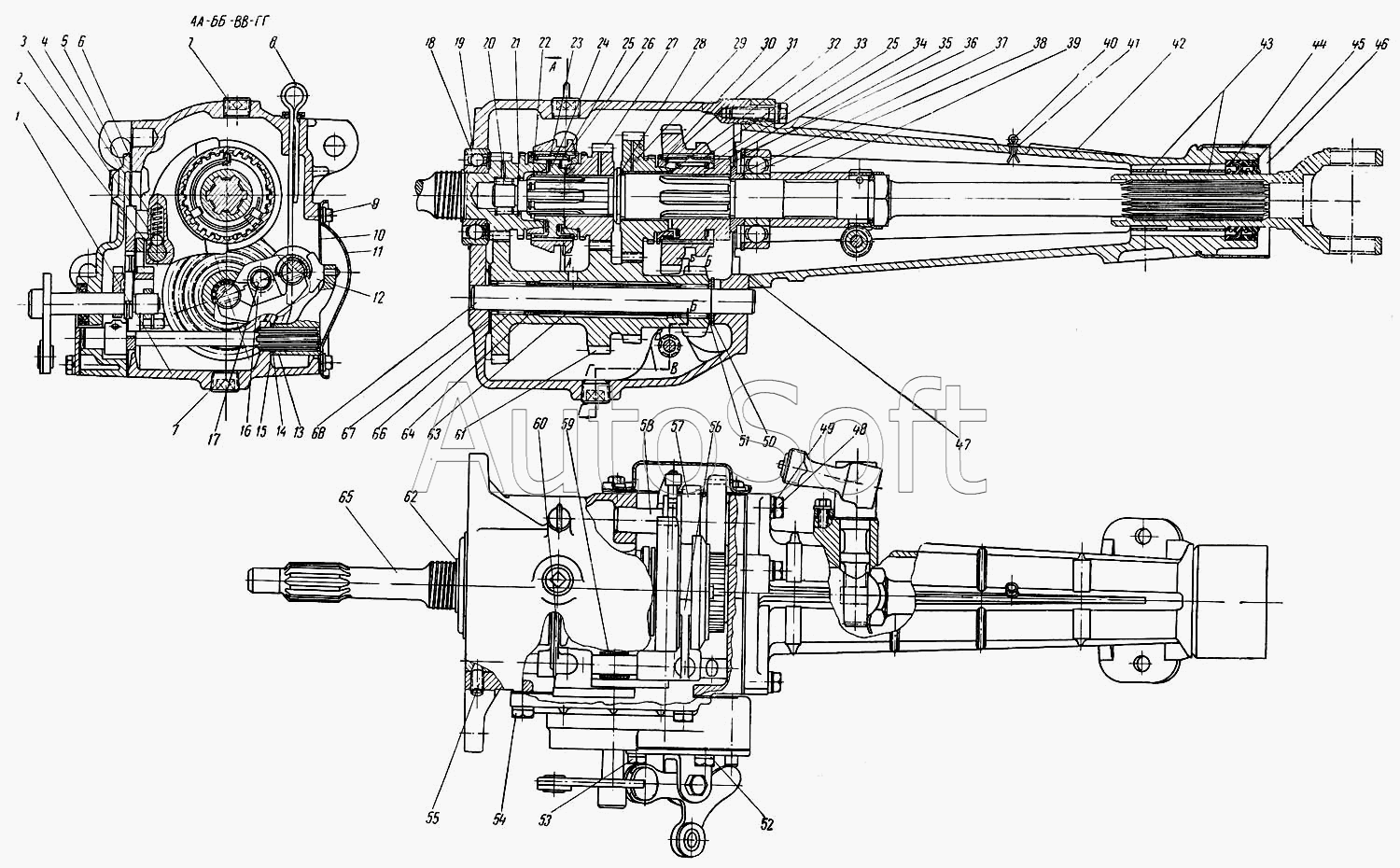

Каталог запасных частей к технике: АЗЛК Москвич-407. Коробка передач четырехступенчатая
37
47
46
45
44
43
42
41
40
39
38
48
36
35
34
33
32
31
30
29
28
58
68
67
66
65
64
63
62
61
60
59
27
57
56
55
54
53
52
51
50
49
6
5
4
3
2
1
7
7
17
26
25
25
24
23
22
21
20
19
18
16
15
14
13
12
11
10
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201540-П15 | 2***5 | Болт крепления коробки передач | |
| 201542-П15 | 2***5 | Болт крепления верхней части картера сцепления к блоку цилиндров | |
| 252000-П | 2***П | Шайба сухаря вилки заднего хода | |
| 252154-П2 | 2***2 | Шайба пружинная | |
| 252157-П2 | 2***2 | Шайба пружинная | |
| 401-1701031 | 4***1 | Подшипник первичного вала коробки передач, передний | |
| 401-1701061 | 4***1 | Шайба блока шестерен промежуточного вала упорная, промежуточная | |
| 401-1701062 | 4***2 | Шайба блока шестерен промежуточного вала упорная, промежуточная | |
| 402-1701229-А | 4***А | Грязеотражатель сальника вторичного вала коробки передач, | |
| 407-1700010 | 4***0 | Коробка передач в сборе | |
| 407-1700018 | 4***8 | Прокладка коробки передач передняя | |
| 407-1701084 | 4***4 | Втулка блока промежуточных шестерен заднего хода в сборе | |
| 407-1701127 | 4***7 | Шестерня второй передачи вторичного вала | |
| 407-1701130 | 4***0 | Втулка шестерни второй передачи вторичного вала | |
| 407-1701202 | 4***2 | Удлинитель картера коробки передач с втулкой в сборе | |
| 1 | 4***5 | Картер коробки передач | |
| 2 | 4***1 | Стержень вилок переключения передач | |
| 3 | 2***П | Шарик | |
| 4 | 4***2 | Пружина фиксатора поводка переключения 2-й и 3-й передач | |
| 5 | 4***1 | Крышка картера коробки передач боковая с механизмом переключения передач в сборе | |
| 6 | 4***4 | Прокладка боковой крышки коробки передач | |
| 7 | 2***П | Пробка картера коробки передач | |
| 8 | 4***0 | Указатель уровня масла в картере коробки передач в сборе | |
| 9 | 2***2 | Болт крепления крыла к распорке крыла | |
| 10 | 4***1 | Прокладка крышки люка | |
| 11 | 4***0 | Крышка люка-блока промежуточных шестерен заднего хода | |
| 12 | 4***7 | Сухарь вилки | |
| 13 | 4***5 | Вилка переключения заднего хода | |
| 14 | 3***П | Шайба вилки переключения заднего хода волнистая | |
| 15 | 3***П | Шайба вилки переключения заднего хода, регулировочная | |
| 16 | 2***2 | Болт крепления стопора | |
| 17 | 4***4 | Стопор осей блока шестерен промежуточного вала и блока промежуточных шестерен | |
| 18 | 4***2 | Подшипник первичного вала коробки передач задний 150206 | |
| 19 | 4***8 | Кольцо заднего подшипника первичного вала коробки передач упорное | |
| 20 | 4***0 | Ролик переднего подшипника вторичного вала | |
| 21 | 4***2 | Кольцо сухаря запорное | |
| 22 | 4***8 | Кольцо ступицы синхронизатора стопорное | |
| 23 | 4***2 | Сухарь синхронизатора коробки передач | |
| 24 | 4***5 | Ступица синхронизатора третьей и четвертой передач | |
| 25 | 4***0 | Пружина синхронизатора | |
| 26 | 4***5 | Муфта синхронизатора третьей и четвертой передач | |
| 27 | 4***1 | Шестерня третьей передачи вторичного вала | |
| 28 | 4***5 | Вал коробки передач вторичный | |
| 29 | 4***6 | Шестерня второй передачи вторичного вала с втулкой в сборе | |
| 30 | 4***4 | Кольцо синхронизатора блокирующее | |
| 31 | 4***2 | Шестерня первой передачи вторичного вала | |
| 32 | 4***5 | Шайба шестерни второй передачи и ступицы шестерни первой передачи коробки передач, распорная | |
| 33 | 4***1 | Сухарь синхронизатора второй передачи | |
| 34 | 4***3 | Ступица шестерни первой передачи вторичного вала | |
| 35 | 4***7 | Шайба ступицы шестерни первой передачи упорная | |
| 36 | 4***9 | Кольцо подшипника упорное ГАЗ-70-141104-Б | |
| 37 | 4***5 | Втулка среднего подшипника вторичного вала распорная | |
| 38 | 4***0 | Подшипник вторичного вала задний ГПЗ-305 | |
| 39 | 4***8 | Втулка среднего подшипника вторичного вала и шестерни привода спидометра, упорная | |
| 40 | 2***П | Шплинт разводной | |
| 41 | 2***П | Шайба сухаря вилки заднего хода | |
| 42 | 4***0 | Удлинитель картера коробки передач в сборе | |
| 43 | 4***5 | Втулка заднего подшипника вторичного вала | |
| 44 | 4***0 | Сальник вторичного вала в сборе | |
| 45 | 4***А | Сальник вторичного вала задний в сборе | |
| 46 | 4***8 | Грязеотражатель удлинителя | |
| 47 | 4***3 | Прокладка удлинителя | |
| 48 | 2***2 | Болт крепления стопора | |
| 49 | 2***2 | Шайба пружинная | |
| 50 | 4***4 | Шайба блока шестерен упорная задняя | |
| 51 | 4***9 | Шайба блока шестерен промежуточная упорная | |
| 52 | 2***2 | Шайба пружинная | |
| 53 | 2***2 | Болт крепления боковой крышки к картеру коробки передач, длинный | |
| 54 | 2***2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 55 | 3***2 | Винт рычага управления, упорный | |
| 56 | 4***2 | Вилка переключения первой и второй передач в сборе | |
| 57 | 4***0 | Блок промежуточных шестерен заднего хода в сборе | |
| 58 | 4***2 | Ось блока промежуточных шестерен заднего хода | |
| 59 | 4***2 | Втулка стержня вилок переключения передач, распорная | |
| 60 | 4***8 | Вилка переключения третьей и четвертой передач в сборе | |
| 61 | 4***0 | Блок шестерен промежуточного вала | |
| 62 | 4***4 | Кольцо заднего подшипника первичного вала коробки передач стопорное | |
| 63 | 4***8 | Трубка блока шестерен промежуточного вала распорная | |
| 64 | 4***4 | Кольцо упорное подшипника | |
| 65 | 4***0 | Вал коробки передач первичный | |
| 66 | 4***2 | Игла подшипника блока шестерен | |
| 67 | 4***0 | Шайба упорная блока шестерен промежуточного вала коробки передач передняя | |
| 68 | 4***2 | Ось блока шестерен промежуточного вала |
