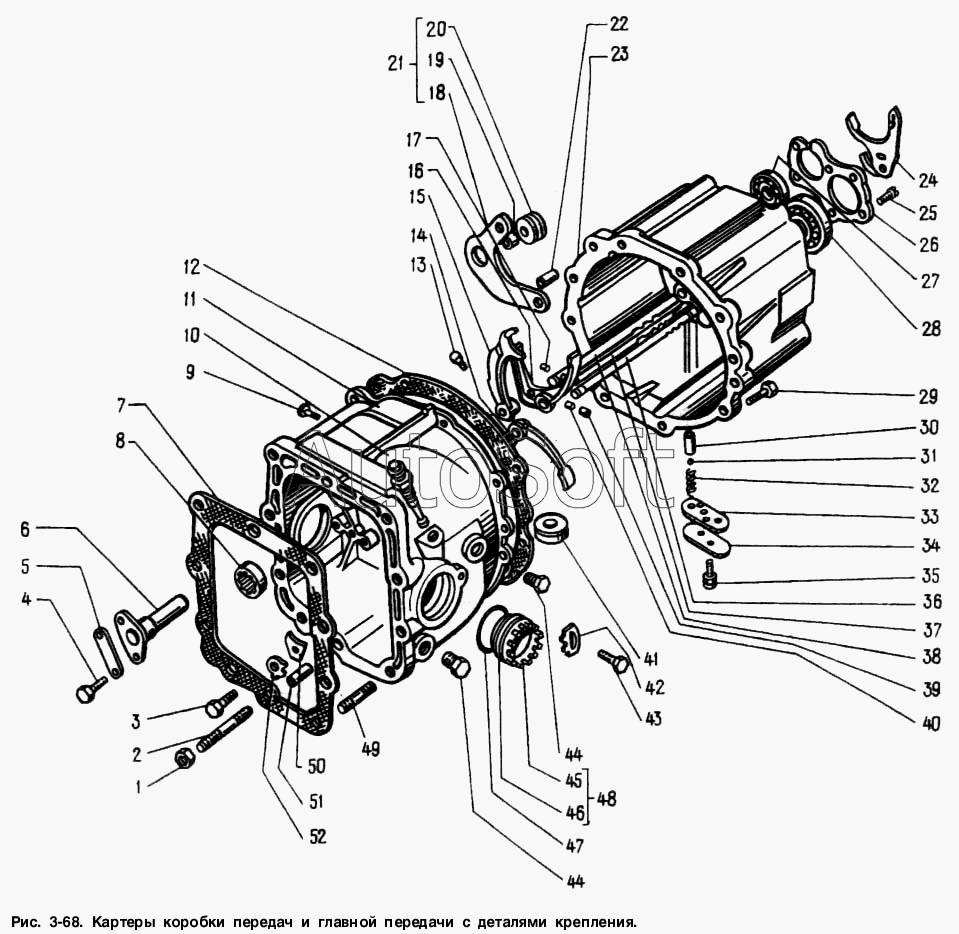

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Картеры коробки передач и главной передачи с деталями крепления
39
27
27
28
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
52
12
1
2
3
4
5
6
7
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-1701010 | 2***0 | Картер коробки передач в сборе | |
| 2141-1701955 | 2***5 | Картер коробки передач с картером главной передачи в сборе (комплект) | |
| 2141-2302015 | 2***5 | Картер редуктора переднего моста в сборе | |
| 1 | 4***7 | Гайка М10х1 ,25 самостопорящаяся | |
| 2 | 3***9 | Шпилька М10х1,25х42 | |
| 3 | 4***3 | Болт М6х14 | |
| 4 | 2***8 | Болт М8х25 | |
| 5 | 2***7 | Стопор болтов оси | |
| 6 | 2***2 | Ось промежуточной шестерни заднего хода | |
| 7 | 2***9 | Подшипник первичного вала средний в сборе | |
| 7 | 6***Е | Подшипник первичного вала средний в сборе | |
| 8 | 2***0 | Прокладка картера | |
| 9 | 2***9 | Винт М6х 18 стопорный подшипника | |
| 10 | 2***0 | Редуктор привода спидометра в сборе | |
| 11 | 2***8 | Картер редуктора переднего моста | |
| 12 | 2***8 | Прокладка картера | |
| 13 | 2***4 | Фиксатор | |
| 14 | 2***4 | Вилка переключения 1-й и 2-й передач | |
| 15 | 2***5 | Вилка переключения заднего хода | |
| 16 | 2***0 | Вилка переключения 3-й и 4-й передач | |
| 17 | 3***3 | Штифт 7,5х12 заглушка | |
| 18 | 2***0 | Кронштейн крепления трубы | |
| 19 | 2***9 | Втулка распорная | |
| 20 | 2***8 | Шайба кронштейна | |
| 21 | 2***0 | Кронштейн крепления приемной трубы глушителя в сборе | |
| 22 | 3***3 | Штифт 12,1х20 установочный | |
| 23 | 2***5 | Картер коробки передач | |
| 24 | 2***6 | Вилка переключения 5-й передачи | |
| 25 | 2***4 | Винт М8х20 | |
| 26 | 2***1 | Пластина упорная подшипников | |
| 27 | 2***2 | Подшипник первичного вала задний в сборе | |
| 27 | 6***Е | Подшипник первичного вала задний в сборе | |
| 28 | 2***1 | Подшипник ведущей шестерни внутренний | |
| 28 | 6***1 | Подшипник ведущей шестерни внутренний | |
| 29 | 2***9 | Болт М8х38 | |
| 30 | 2***7 | Втулка направляющих фиксаторов | |
| 31 | 3***9 | Шарик Б7. 938-60, ГОСТ 3722-81 | |
| 32 | 2***2 | Пружина фиксаторов штоков | |
| 33 | 2***5 | Прокладка крышки фиксаторов штоков | |
| 34 | 2***0 | Крышка фиксаторов штоков | |
| 35 | 3***9 | Болт М8х30 с несъемной шайбой в сборе | |
| 36 | 2***0 | Шток вилки переключения 1-й и 2-й передач | |
| 37 | 2***1 | Шток вилки переключения 3-й и 4-й передач | |
| 38 | 2***1 | Шток вилки переключения 5-й передачи и заднего хода | |
| 39 | 2***6 | Замок штоков | |
| 40 | 2***0 | Толкатель замков штоков | |
| 41 | 2***4 | Магнит постоянный | |
| 42 | 2***5 | Стопор регулировочной гайки | |
| 43 | 4***7 | Болт М8х16 | |
| 44 | 3***9 | Пробка МК 22х1,5 | |
| 45 | 2***4 | Гайка регулировочная зубчатого колеса | |
| 46 | 2***4 | Манжета 41х56 | |
| 47 | 2***2 | Кольцо уплотнительное | |
| 48 | 2***2 | Гайка регулировочная ведущей шестерни с манжетой в сборе | |
| 49 | 3***8 | Шпилька М10х1,25х32 | |
| 50 | 2***7 | Пластина стопорная | |
| 51 | 3***6 | Штифт 13х20 | |
| 52 | 2***8 | Шайба стопорная |
