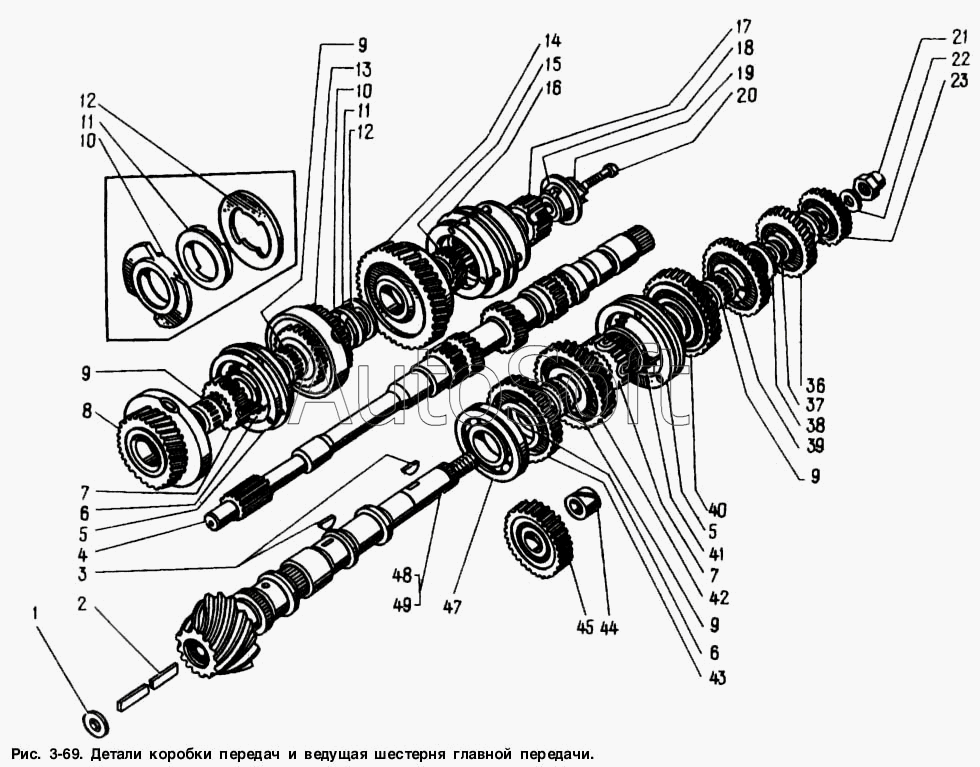

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Детали коробки передач и ведущая шестерня главной передачи
38
36
37
39
40
41
42
43
44
45
47
47
48
49
13
2
3
4
5
6
7
8
9
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Шайба маслоудерживающая | |
| 2 | 2***2 | Пластина маслораспределяющая | |
| 3 | 3***7 | Шпонка 6х7 | |
| 4 | 2***0 | Вал первичный | |
| 5 | 2***0 | Синхронизатор 1,2, 3 и 4-й передач | |
| 6 | 2***8 | Кольцо стопорное ступицы 3-й и 4-й передач | |
| 7 | 2***9 | Ступица муфты переключения 1,2,3,4-й передач | |
| 8 | 2***1 | Шестерня ведущая 3-й передачи в сборе | |
| 9 | 2***1 | Подшипник шестерен 1,2,3 и 4-й передач в сборе | |
| 9 | 4***1 | Подшипник шестерен 1,2,3 и 4-й передач в сборе | |
| 10 | 2***7 | Кольцо упорное подшипника | |
| 11 | 2***0 | Кольцо упорное шестерни 5-й передачи | |
| 12 | 2***5 | Шайба упорная шестерни 5-й передачи | |
| 13 | 2***5 | Шестерня ведущая 4-й передачи в сборе | |
| 14 | 2***2 | Шестерня ведущая 5-й передачи | |
| 15 | 2***4 | Втулка шестерни 5-й передачи | |
| 16 | 2***1 | Синхронизатор 5-й передачи в сборе | |
| 17 | 2***0 | Ступица муфты переключения 5-й передачи | |
| 18 | 2***9 | Ограничитель хода синхронизатора | |
| 19 | 2***2 | Шайба стопорная | |
| 20 | 3***1 | Болт М8х1х32 | |
| 21 | 3***2 | Гайка 16х1,5 самостопорящаяся | |
| 22 | 3***5 | Шайба 16,5 | |
| 23 | 2***1 | Зубчатое колесо 5-й передачи | |
| 24 | 3***5 | Шайба 28 регулировочная толщина 2,00 мм (по потребности, но не более 2шт. в комплекте) | |
| 25 | 3***6 | Шайба 28 регулировочная толщина 2,05 мм (по потребности, но не более 2шт. в комплекте) | |
| 26 | 3***7 | Шайба 28 регулировочная толщина 2,10 мм (по потребности, но не более 2шт. в комплекте) | |
| 27 | 3***8 | Шайба 28 регулировочная толщина 2,15 мм (по потребности, но не более 2шт. в комплекте) | |
| 28 | 3***9 | Шайба 28 регулировочная толщина 2,20 мм (по потребности, но не более 2шт. в комплекте) | |
| 29 | 3***0 | Шайба 28 регулировочная толщина 2,25 мм (по потребности, но не более 2шт. в комплекте) | |
| 30 | 3***1 | Шайба 28 регулировочная толщина 2,30 мм (по потребности, но не более 2шт. в комплекте) | |
| 31 | 3***2 | Шайба 28 регулировочная толщина 2,35 мм (по потребности, но не более 2шт. в комплекте) | |
| 32 | 3***3 | Шайба 28 регулировочная толщина 2,40 мм (по потребности, но не более 2шт. в комплекте) | |
| 33 | 3***4 | Шайба 28 регулировочная толщина 2,45 мм (по потребности, но не более 2шт. в комплекте) | |
| 34 | 3***5 | Шайба 28 регулировочная толщина 2,50 мм (по потребности, но не более 2шт. в комплекте) | |
| 35 | 3***6 | Шайба 28 регулировочная толщина 2,55 мм (по потребности, но не более 2шт. в комплекте) | |
| 36 | 2***1 | Колесо зубчатое 4-й передачи | |
| 37 | 2***8 | Кольцо стопорное шестерни 3-й передачи | |
| 38 | 2***4 | Пружина тарельчатая | |
| 39 | 2***4 | Колесо зубчатое 3-й передачи | |
| 40 | 2***7 | Колесо зубчатое 2-й передачи | |
| 41 | 2***6 | Кольцо стопорное ступицы муфты 1-й и 2-й передач | |
| 42 | 2***2 | Колесо зубчатое 1-й передачи | |
| 43 | 2***0 | Колесо зубчатое заднего хода | |
| 44 | 2***4 | Втулка промежуточного зубчатого колеса | |
| 45 | 2***2 | Колесо зубчатое промежуточное заднего хода | |
| 46 | 2***0 | Колесо зубчатое промежуточное заднего хода в сборе | |
| 47 | 2***5 | Подшипник ведущей шестерни наружный в сборе | |
| 47 | 5***V | Подшипник ведущей шестерни наружный в сборе | |
| 48 | 2***7 | Шестерня ведущая главной передачи | |
| 49 | 2***7 | Шестерня ведущая главной передачи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
