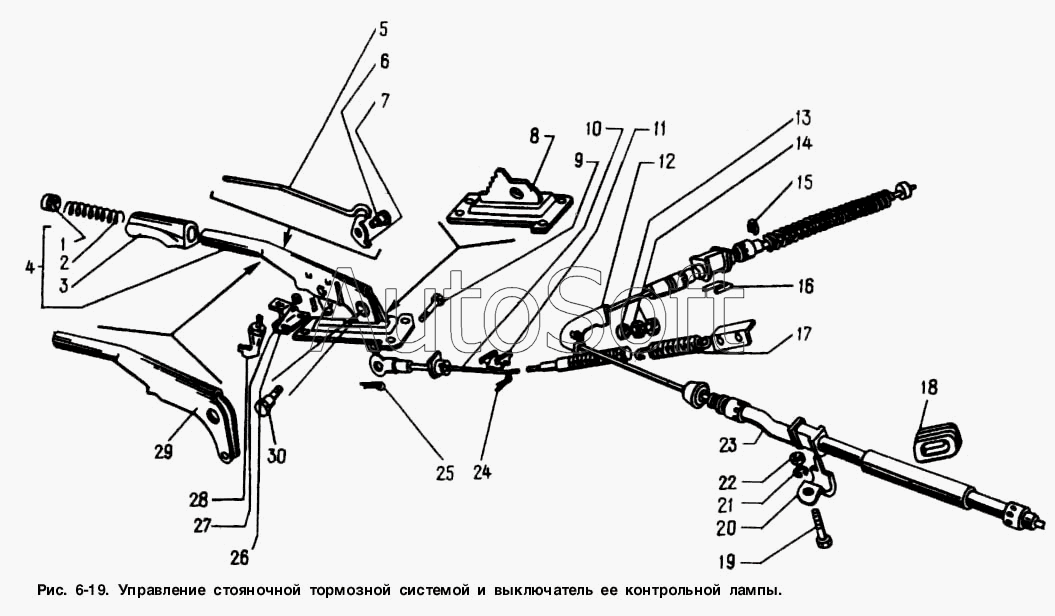

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Управление стояночной тормозной системой и выключатель ее контрольной лампы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Кнопка рычага | |
| 2 | 2***6 | Пружина тяги собачки | |
| 3 | 4***1 | Рукоятка ручного рычага тормоза | |
| 4 | 2***0 | Механизм ручного привода тормоза в сборе | |
| 5 | 2***8 | Тяга собачки рычага | |
| 6 | 4***4 | Ось собачки | |
| 7 | 2***0 | Собачка рычага | |
| 8 | 2***8 | Кронштейн крепления ручного рычага тормоза с сектором в сборе | |
| 9 | 2***9 | Палец 8х14 | |
| 10 | 2***8 | Трос привода передний в сборе | |
| 11 | 2***4 | Вкладыш кронштейна подвески троса | |
| 12 | 2***6 | Уравнитель тросов привода тормоза | |
| 13 | 2***2 | Втулка регулировочного наконечника | |
| 14 | 2***9 | Гайка М8 | |
| 15 | 2***5 | Шайба упорная | |
| 16 | 2***9 | Скоба крепления наконечника оболочки | |
| 17 | 2***3 | Пружина оттяжная | |
| 18 | 2***7 | Втулка защитная оболочки | |
| 19 | 4***3 | Болт М6х16 | |
| 20 | 2***5 | Скоба промежуточной подвески | |
| 21 | 2***9 | Болт М6х12 | |
| 22 | 2***9 | Гайка | |
| 23 | 2***0 | Трос привода тормоза задний в сборе | |
| 24 | 2***9 | Шплинт 3,2х25 разводной | |
| 25 | 2***9 | Шплинт 2,5х12 | |
| 26 | 2***0 | Кронштейн выключателя контрольной лампы | |
| 27 | 3***9 | Гайка М6 фланцевая самостопорящаяся | |
| 28 | 4***1 | Выключатель контрольной лампы в сборе | |
| 28 | В***9 | Выключатель контрольной лампы в сборе | |
| 29 | 2***5 | Рычаг ручной тормоза в сборе | |
| 30 | 2***6 | Ось рычага ручного привода тормоза |
