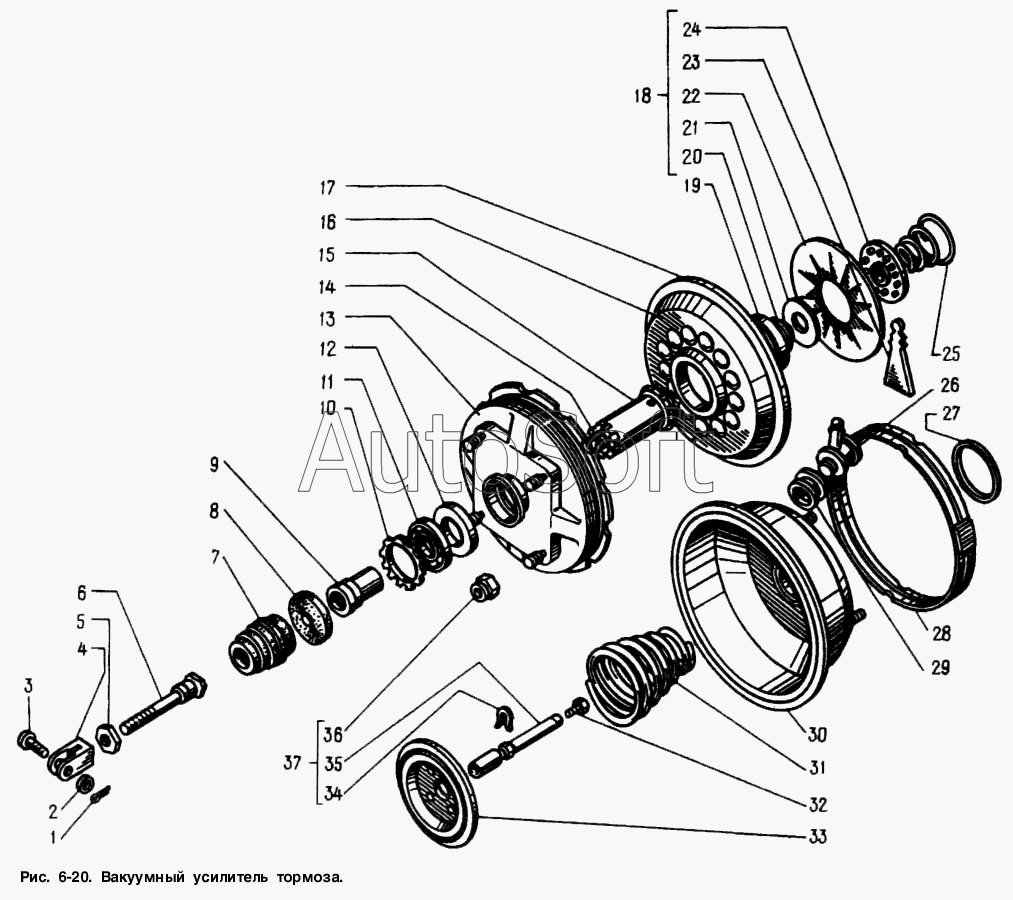

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Вакуумный усилитель тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3510010 | 2***0 | Усилитель вакуумного тормоза в сборе (включает все детали на рис.74 "Вакуумный усилитель тормоза", кроме 412-3510088, 252005-29, 258039-29, 260034- | |
| 1 | 2***9 | Шплинт 3,2х20 | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 2***9 | Палец толкателя М8х25 | |
| 4 | 4***0 | Вилка толкателя поршня главного цилиндра | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 2***8 | Толкатель поршня с опорой в сборе | |
| 7 | 4***6 | Чехол защитный усилителя | |
| 8 | 4***6 | Фильтр воздушный усилителя | |
| 9 | 2***0 | Втулка прижимная опоры толкателя | |
| 10 | 4***4 | Шайба стопорная уплотнительной манжеты | |
| 11 | 4***0 | Манжета уплотнительная корпуса поршня | |
| 12 | 4***2 | Кольцо направляющее поршня усилителя | |
| 13 | 2***2 | Основание корпуса усилителя в сборе | |
| 14 | 4***6 | Винт регулировочный центрального клапана | |
| 15 | 2***8 | Корпус поршня усилителя | |
| 16 | 2***8 | Диафрагма поршня | |
| 17 | 2***2 | Кольцо опорное диафрагмы поршня | |
| 18 | 2***6 | Диск опорный диафрагмы поршня в сборе | |
| 19 | 4***0 | Кольцо запорное диафрагмы поршня | |
| 20 | 4***3 | Клапан центральный усилителя | |
| 21 | 4***5 | Шайба опорная центрального клапана | |
| 22 | 4***1 | Оболочка секторов опорного диска диафрагмы | |
| 23 | 2***8 | Сектор опорного диска диафрагмы | |
| 24 | 4***4 | Шайба фиксирующая секторов | |
| 25 | 4***6 | Пружина возвратная сектора опорного диска | |
| 26 | 4***9 | Клапан обратный в сборе | |
| 27 | 4***8 | Кольцо уплотнительное крышки | |
| 28 | 4***2 | Втулка уплотнительная обратного клапана | |
| 29 | 4***1 | Кольцо соединительное корпуса | |
| 30 | 2***4 | Крышка корпуса в сборе | |
| 31 | 4***8 | Пружина возвратная поршня | |
| 32 | 4***1 | Болт регулировочный штока | |
| 33 | 2***4 | Тарелка опорная диска диафрагмы | |
| 34 | 4***6 | Скоба оси разжимного рычага | |
| 35 | 2***2 | Шток усилителя тормоза | |
| 36 | 4***5 | Гайка М8 самостопорящаяся | |
| 37 | 2***0 | Шток усилителя тормоза в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
