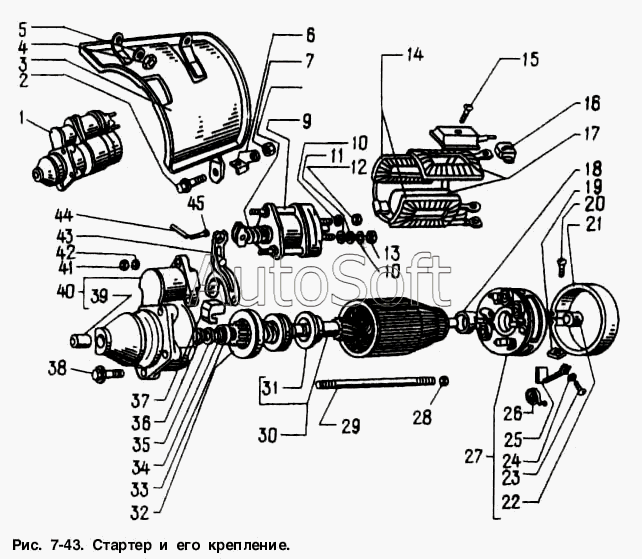

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Стартер и его крепление
28
33
33
32
32
31
31
30
30
29
29
34
27
27
26
26
25
25
24
23
22
39
45
44
44
43
43
42
41
40
40
22
39
38
37
37
36
36
35
35
34
1
8
8
7
6
5
4
3
2
1
9
16
21
21
20
19
18
18
17
17
16
15
15
14
14
13
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3708010-01 | 2***1 | Стартер в сборе (взаимозаменяемые с 2141-3708010, СТ221-3708000, 35.3708) | |
| 23.3708110 | 2***0 | Катушки сериесные в сборе (для стартера 35.3708) | |
| 29.3708071 | 2***1 | Кожух защитный (для стартера 35.3708) | |
| 29.3708300 | 2***0 | Крышка со стороны коллектора в сборе (для стартера СТ221-3708000) | |
| 29.3708302 | 2***2 | Вкладыш (для стартера СТ221-3708000) | |
| 35.3708 | 3***8 | Стартер в сборе (взаимозаменяемые с 2141-3708010, СТ221-3708000, 2141-3708010-01) | |
| 35.3708081 | 3***1 | Шпилька стяжная (для стартера 35.3708) | |
| 35.3708150 | 3***0 | Катушки шунтовые в сборе (для стартера СТ221-3708000) | |
| 35.3708200 | 3***0 | Якорь в сборе (для стартера СТ221-3708000) | |
| 35.3708800 | 3***0 | Реле стартера в сборе (для стартера 35.3708) | |
| 1 | 2***0 | Стартер в сборе (взаимозаменяемые с СТ221-3708000, 2141-3708010-01, 35.3708) | |
| 1 | С***0 | Стартер в сборе (взаимозаменяемые с 2141-3708010, 2141-3708010-01, 35.3708) | |
| 2 | 3***3 | Болт М6х16 с несъемной шайбой | |
| 3 | 2***4 | Щиток теплоизолирующий в сборе | |
| 4 | 2***9 | Гайка М8 | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 2***6 | Кронштейн крепления щитка | |
| 7 | 3***9 | Гайка М6 фланцевая самостопорящаяся | |
| 8 | 2***5 | Реле стартера в сборе (для стартера СТ221-3708000) | |
| 8 | С***А | Реле стартера в сборе (для стартера СТ221-3708000) | |
| 9 | 2***8 | Болт стяжной реле | |
| 9 | С***3 | Болт стяжной реле | |
| 10 | 1***0 | Шайба 8 пружинная | |
| 11 | 1***1 | Шайба 8 | |
| 12 | 1***1 | Гайка М8 | |
| 13 | 1***1 | Гайка М8 низкая | |
| 14 | 2***0 | Катушки шунтовые в сборе (для стартера СТ221-3708000) | |
| 14 | С***0 | Катушки шунтовые в сборе (для стартера СТ221-3708000) | |
| 15 | 2***5 | Винт крепления полюсов | |
| 15 | С***5 | Винт крепления полюсов | |
| 16 | 2***8 | Втулка изоляционная | |
| 16 | С***6 | Втулка изоляционная | |
| 17 | 2***0 | Катушки сериесные в сборе (для стартера СТ221-3708000) | |
| 17 | С***0 | Катушки сериесные в сборе (для стартера СТ221-3708000) | |
| 18 | 2***5 | Диск тормозной (для стартера СТ221-3708000) | |
| 18 | С***4 | Диск тормозной (для стартера СТ221-3708000) | |
| 19 | 1***1 | Гайка М4 квадратная | |
| 20 | 1***1 | Винт М4х16 | |
| 21 | 2***8 | Лента защитная (для стартера СТ221-3708000) | |
| 21 | С***1 | Лента защитная (для стартера СТ221-3708000) | |
| 22 | 2***0 | Вкладыш (для стартера СТ221-3708000) | |
| 22 | С***2 | Вкладыш (для стартера СТ221-3708000) | |
| 23 | 1***1 | Винт М4х8 | |
| 24 | 1***0 | Шайба 4 пружинная | |
| 25 | 2***0 | Щетка в сборе | |
| 25 | Ф***0 | Щетка в сборе | |
| 26 | 2***0 | Пружина щетки | |
| 26 | С***4 | Пружина щетки | |
| 27 | 2***0 | Крышка со стороны коллектора в сборе (для стартера СТ221-3708000) | |
| 27 | С***0 | Крышка со стороны коллектора в сборе (для стартера СТ221-3708000) | |
| 28 | 1***1 | Гайка М6 самоконтрящаяся | |
| 29 | 2***0 | Шпилька стяжная (для стартера СТ221-3708000) | |
| 29 | С***1 | Шпилька стяжная (для стартера СТ221-3708000) | |
| 30 | 2***0 | Якорь в сборе (для стартера СТ221-3708000) | |
| 30 | С***0 | Якорь в сборе (для стартера СТ221-3708000) | |
| 31 | 2***8 | Ограничитель хода шестерни | |
| 31 | С***А | Ограничитель хода шестерни | |
| 32 | 2***0 | Привод включения стартера в сборе | |
| 32 | С***0 | Привод включения стартера в сборе | |
| 33 | 2***6 | Ограничитель хода шестерни | |
| 33 | С***А | Ограничитель хода шестерни | |
| 34 | 2***8 | Кольцо замковое | |
| 34 | С***3 | Кольцо замковое | |
| 35 | 2***0 | Шайба упорная | |
| 35 | М***5 | Шайба упорная | |
| 36 | 2***5 | Шайба регулировочная толщиной 0,3 мм | |
| 36 | С***9 | Шайба регулировочная толщиной 0,3 мм | |
| 37 | 2***8 | Заглушка крышки | |
| 37 | С***А | Заглушка крышки | |
| 38 | 3***0 | Болт М8х40 с несъемной шайбой | |
| 39 | 2***5 | Вкладыш крышки стартера | |
| 39 | С***2 | Вкладыш крышки стартера | |
| 40 | 2***0 | Крышка со стороны привода в сборе | |
| 40 | С***0 | Крышка со стороны привода в сборе | |
| 41 | 1***1 | Гайка М5 | |
| 42 | 1***1 | Шайба 5 пружинная | |
| 43 | 2***0 | Рычаг привода в сборе | |
| 43 | С***А | Рычаг привода в сборе | |
| 44 | 2***5 | Ось рычага привода | |
| 44 | С***4 | Ось рычага привода | |
| 45 | 1***1 | Шплинт 2х20 |
