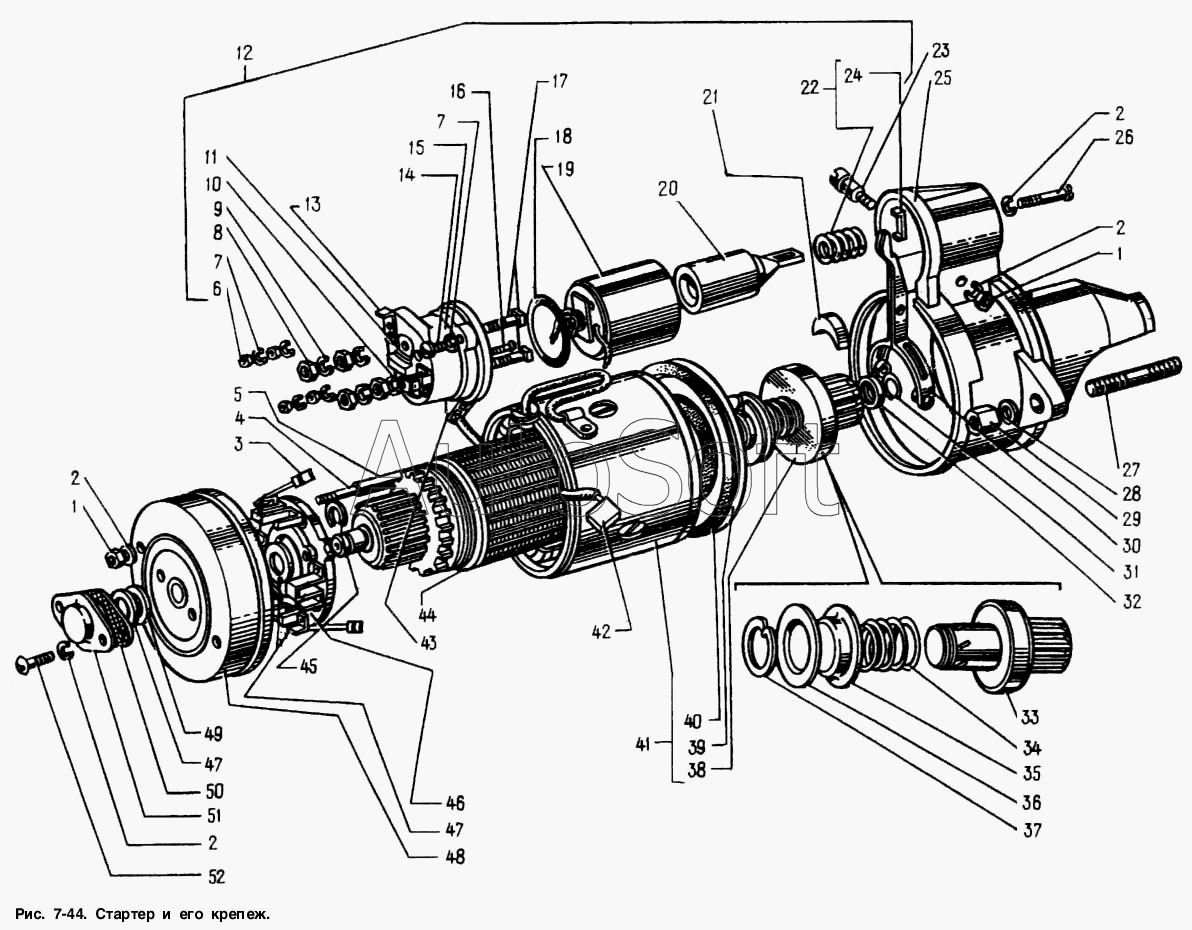

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Стартер и его крепеж
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2140-3708010-11 | 2***1 | Стартер в сборе (включает все детали на рис.85 "Стартер и его крепеж", кроме 216596-29) | |
| 4216.3708 | 4***8 | Стартер в сборе (включает все детали на рис.85 "Стартер и его крепеж", кроме 216596-29) | |
| 4216.3708110 | 4***0 | Блок катушек полюсов в сборе | |
| 1 | 4***4 | Гайка М6 | |
| 2 | 4***5 | Шайба 6 пружинная | |
| 3 | 4***0 | Щетка неизолированная в сборе | |
| 4 | 2***3 | Шпилька М8х176 | |
| 5 | 2***9 | Трубка изоляционная | |
| 6 | 4***3 | Гайка М5 | |
| 7 | 4***4 | Шайба 5 пружинная | |
| 8 | 4***5 | Гайка М8 | |
| 9 | 4***6 | Шайба 8 пружинная | |
| 10 | 2***3 | Наконечник | |
| 11 | 2***6 | Штекер | |
| 12 | 4***0 | Реле в сборе | |
| 13 | 2***5 | Штекер | |
| 14 | 2***9 | Винт М5х14 | |
| 15 | 4***1 | Крышка реле | |
| 16 | С***9 | Болт МХ-0799 | |
| 17 | 2***4 | Болт контактный | |
| 18 | 4***5 | Кольцо уплотнитсльное | |
| 19 | 4***0 | Ярмо со штоком в сборе | |
| 20 | 4***2 | Якорь | |
| 21 | 2***0 | Заглушка | |
| 22 | 2***2 | Пружина | |
| 23 | 4***4 | Ось рычага | |
| 24 | 2***3 | Скоба | |
| 25 | 4***0 | Крышка со стороны привода | |
| 26 | 2***9 | Винт М6х30 | |
| 27 | 2***9 | Шпилька М12х1,25х60 | |
| 28 | 2***9 | Шайба 12 пружинная | |
| 29 | 3***9 | Гайка М12х1,25 | |
| 30 | 4***0 | Рычаг в сборе | |
| 31 | 4***7 | Кольцо замковое | |
| 32 | 4***4 | Кольцо упорное | |
| 33 | 4***0 | Муфта привода в сборе | |
| 34 | 2***3 | Пружина | |
| 35 | 4***5 | Кольцо поводковое | |
| 36 | 4***4 | Кольцо упорное | |
| 37 | 4***1 | Кольцо запорное | |
| 38 | 4***0 | Привод в сборе | |
| 39 | 4***0 | Опора промежуточная | |
| 40 | 2***8 | Кольцо уплотнитсльное | |
| 41 | 4***0 | Корпус в сборе | |
| 42 | 4***1 | Щетка изолированная в сборе | |
| 43 | 4***2 | Щетка изолированная в сборе | |
| 44 | 4***1 | Якорь в сборе | |
| 45 | 2***4 | Шайба стопорная | |
| 46 | 4***0 | Траверса в сборе | |
| 47 | 4***9 | Шайба регулировочная (наибольшее количество) | |
| 48 | 4***0 | Крышка со стороны коллектора в сборе | |
| 49 | 4***5 | Шайба упорная | |
| 50 | 2***3 | Прокладка | |
| 51 | 2***1 | Колпак | |
| 52 | 2***9 | Винт М6х14 |
