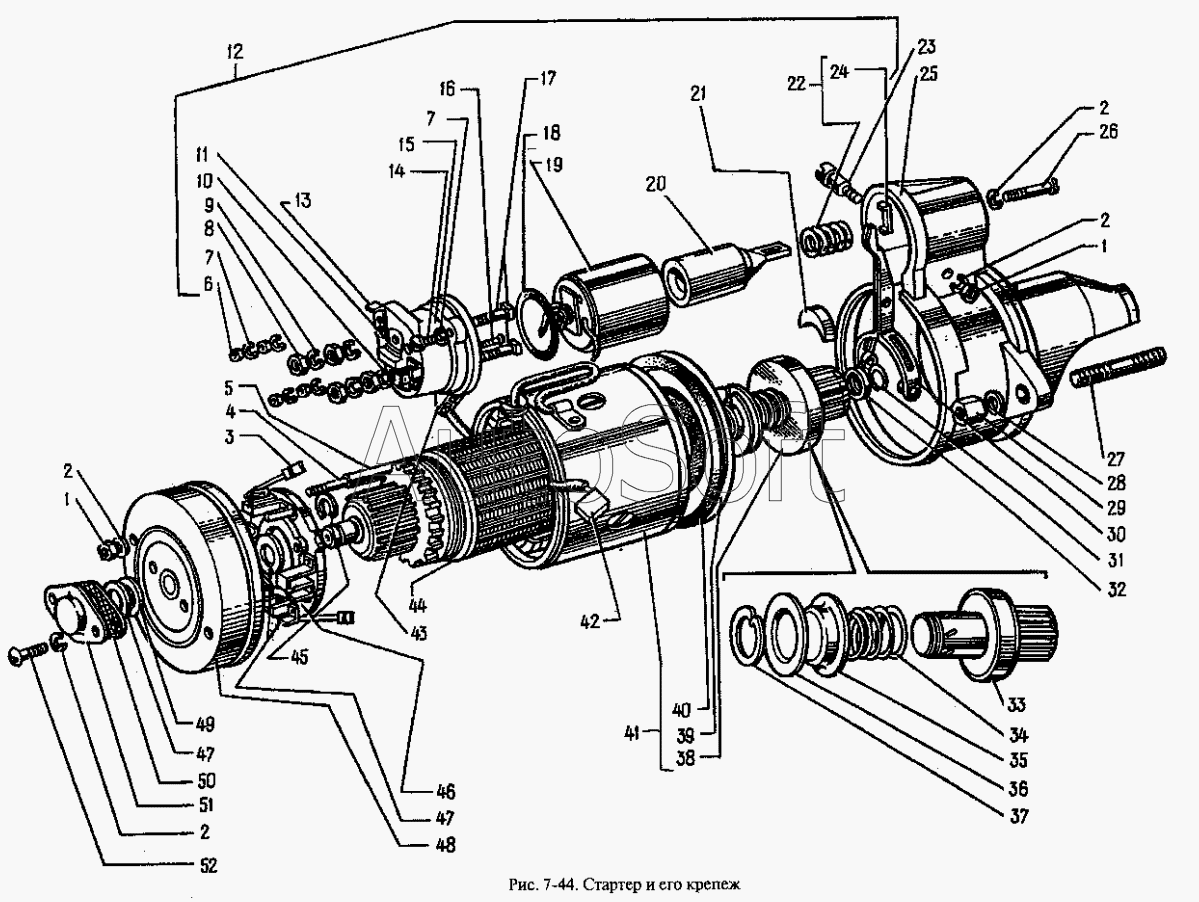

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Стартер и его крепеж
39
26
27
28
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
47
48
49
50
51
52
12
2140-3708010-11
4216.3708
1
1
2
2
2
2
3
4
5
6
7
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2140-3708010-11 | 2***1 | Стартер в сборе (включает все детали на рис.85 "Стартер и его крепеж", кроме 216596-29) | |
| 4216.3708 | 4***8 | Стартер в сборе (включает все детали на рис.85 "Стартер и его крепеж", кроме 216596-29) | |
| 4216.3708110 | 4***0 | Блок катушек полюсов в сборе | |
| 1 | 4***4 | Гайка М6 | |
| 2 | 4***5 | Шайба 6 пружинная | |
| 3 | 4***0 | Щетка неизолированная в сборе | |
| 4 | 2***3 | Шпилька М8х176 | |
| 5 | 2***9 | Трубка изоляционная | |
| 6 | 4***3 | Гайка М5 | |
| 7 | 4***4 | Шайба 5 пружинная | |
| 8 | 4***5 | Гайка М8 | |
| 9 | 4***6 | Шайба 8 пружинная | |
| 10 | 2***3 | Наконечник | |
| 11 | 2***6 | Штекер | |
| 12 | 4***0 | Реле в сборе | |
| 13 | 2***5 | Штекер | |
| 14 | 2***9 | Винт М5х14 | |
| 15 | 4***1 | Крышка реле | |
| 16 | С***9 | Болт МХ-0799 | |
| 17 | 2***4 | Болт контактный | |
| 18 | 4***5 | Кольцо уплотнитсльное | |
| 19 | 4***0 | Ярмо со штоком в сборе | |
| 20 | 4***2 | Якорь | |
| 21 | 2***0 | Заглушка | |
| 22 | 2***2 | Пружина | |
| 23 | 4***4 | Ось рычага | |
| 24 | 2***3 | Скоба | |
| 25 | 4***0 | Крышка со стороны привода | |
| 26 | 2***9 | Винт М6х30 | |
| 27 | 2***9 | Шпилька М12х1,25х60 | |
| 28 | 2***9 | Шайба 12 пружинная | |
| 29 | 3***9 | Гайка М12х1,25 | |
| 30 | 4***0 | Рычаг в сборе | |
| 31 | 4***7 | Кольцо замковое | |
| 32 | 4***4 | Кольцо упорное | |
| 33 | 4***0 | Муфта привода в сборе | |
| 34 | 2***3 | Пружина | |
| 35 | 4***5 | Кольцо поводковое | |
| 36 | 4***4 | Кольцо упорное | |
| 37 | 4***1 | Кольцо запорное | |
| 38 | 4***0 | Привод в сборе | |
| 39 | 4***0 | Опора промежуточная | |
| 40 | 2***8 | Кольцо уплотнитсльное | |
| 41 | 4***0 | Корпус в сборе | |
| 42 | 4***1 | Щетка изолированная в сборе | |
| 43 | 4***2 | Щетка изолированная в сборе | |
| 44 | 4***1 | Якорь в сборе | |
| 45 | 2***4 | Шайба стопорная | |
| 46 | 4***0 | Траверса в сборе | |
| 47 | 4***7 | Шайба регулировочная | |
| 48 | 4***0 | Крышка со стороны коллектора в сборе | |
| 49 | 4***5 | Шайба упорная | |
| 50 | 2***3 | Прокладка | |
| 51 | 2***1 | Колпак | |
| 52 | 2***9 | Винт М6х14 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
