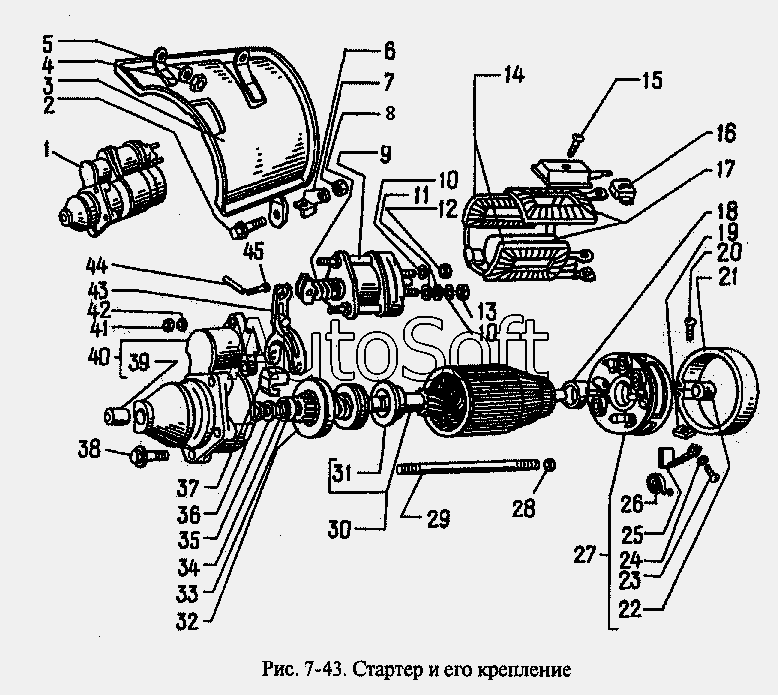

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Стартер и его крепление
22
17
14
8
2141-3708010-01
35.3708
29
30
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
24
25
25
26
26
27
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
39
39
40
40
41
42
43
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3708010-01 | 2***1 | Стартер в сборе (взаимозаменяемые с 2141-3708010, СТ221-3708000, 35.3708) | |
| 29.3708071 | 2***1 | Кожух защитный (для стартера 35.3708) | |
| 29.3708300 | 2***0 | Крышка со стороны коллектора в сборе (для стартера СТ221-3708000) | |
| 35.3708 | 3***8 | Стартер в сборе (взаимозаменяемые с 2141-3708010, СТ221-3708000, 2141-3708010-01) | |
| 1 | 2***0 | Стартер в сборе (взаимозаменяемые с СТ221-3708000, 2141-3708010-01, 35.3708) | |
| 1 | С***0 | Стартер в сборе (взаимозаменяемые с 2141-3708010, 2141-3708010-01, 35.3708) | |
| 2 | 3***3 | Болт М6х16 с несъемной шайбой | |
| 3 | 2***4 | Щиток теплоизолирующий в сборе | |
| 4 | 2***9 | Гайка М8 | |
| 5 | 2***9 | Шайба 8 | |
| 6 | 2***6 | Кронштейн крепления щитка | |
| 7 | 3***9 | Гайка М6 фланцевая самостопорящаяся | |
| 8 | 2***5 | Реле стартера в сборе (для стартера СТ221-3708000) | |
| 8 | 3***0 | Реле стартера в сборе (для стартера 35.3708) | |
| 8 | С***А | Реле стартера в сборе (для стартера СТ221-3708000) | |
| 9 | 2***8 | Болт стяжной реле | |
| 9 | С***3 | Болт стяжной реле | |
| 10 | 1***0 | Шайба 8 пружинная | |
| 11 | 1***1 | Шайба 8 | |
| 12 | 1***1 | Гайка М8 | |
| 13 | 1***1 | Гайка М8 низкая | |
| 14 | 2***0 | Катушки шунтовые в сборе (для стартера СТ221-3708000) | |
| 14 | 3***0 | Катушки шунтовые в сборе (для стартера СТ221-3708000) | |
| 14 | С***0 | Катушки шунтовые в сборе (для стартера СТ221-3708000) | |
| 15 | 2***5 | Винт крепления полюсов | |
| 15 | С***5 | Винт крепления полюсов | |
| 16 | 2***8 | Втулка изоляционная | |
| 16 | С***6 | Втулка изоляционная | |
| 17 | 2***0 | Катушки сериесные в сборе (для стартера СТ221-3708000) | |
| 17 | 2***0 | Катушки сериесные в сборе (для стартера 35.3708) | |
| 17 | С***0 | Катушки сериесные в сборе (для стартера СТ221-3708000) | |
| 18 | 2***5 | Диск тормозной (для стартера СТ221-3708000) | |
| 18 | С***4 | Диск тормозной (для стартера СТ221-3708000) | |
| 19 | 1***1 | Гайка М4 квадратная | |
| 20 | 1***1 | Винт М4х16 | |
| 21 | 2***8 | Лента защитная (для стартера СТ221-3708000) | |
| 21 | С***1 | Лента защитная (для стартера СТ221-3708000) | |
| 22 | 2***0 | Вкладыш (для стартера СТ221-3708000) | |
| 22 | 2***2 | Вкладыш (для стартера СТ221-3708000) | |
| 22 | С***2 | Вкладыш (для стартера СТ221-3708000) | |
| 23 | 1***1 | Винт М4х8 | |
| 24 | 1***0 | Шайба 4 пружинная | |
| 25 | 2***0 | Щетка в сборе | |
| 25 | Ф***0 | Щетка в сборе | |
| 26 | 2***0 | Пружина щетки | |
| 26 | С***4 | Пружина щетки | |
| 27 | 2***0 | Крышка со стороны коллектора в сборе (для стартера СТ221-3708000) | |
| 27 | С***0 | Крышка со стороны коллектора в сборе (для стартера СТ221-3708000) | |
| 28 | 1***1 | Гайка М6 самоконтрящаяся | |
| 29 | 2***0 | Шпилька стяжная (для стартера СТ221-3708000) | |
| 29 | 3***1 | Шпилька стяжная (для стартера 35.3708) | |
| 29 | С***1 | Шпилька стяжная (для стартера СТ221-3708000) | |
| 30 | 2***0 | Якорь в сборе (для стартера СТ221-3708000) | |
| 30 | 3***0 | Якорь в сборе (для стартера СТ221-3708000) | |
| 30 | С***0 | Якорь в сборе (для стартера СТ221-3708000) | |
| 31 | 2***8 | Ограничитель хода шестерни | |
| 31 | С***А | Ограничитель хода шестерни | |
| 32 | 2***0 | Привод включения стартера в сборе | |
| 32 | С***0 | Привод включения стартера в сборе | |
| 33 | 2***6 | Ограничитель хода шестерни | |
| 33 | С***А | Ограничитель хода шестерни | |
| 34 | 2***8 | Кольцо замковое | |
| 34 | С***3 | Кольцо замковое | |
| 35 | 2***0 | Шайба упорная | |
| 35 | М***5 | Шайба упорная | |
| 36 | 2***5 | Шайба регулировочная толщиной 0,3 мм | |
| 36 | С***9 | Шайба регулировочная толщиной 0,3 мм | |
| 37 | 2***8 | Заглушка крышки | |
| 37 | С***А | Заглушка крышки | |
| 38 | 3***0 | Болт М8х40 с несъемной шайбой | |
| 39 | 2***5 | Вкладыш крышки стартера | |
| 39 | С***2 | Вкладыш крышки стартера | |
| 40 | 2***0 | Крышка со стороны привода в сборе | |
| 40 | С***0 | Крышка со стороны привода в сборе | |
| 41 | 1***1 | Гайка М5 | |
| 42 | 1***1 | Шайба 5 пружинная | |
| 43 | 2***0 | Рычаг привода в сборе | |
| 43 | С***А | Рычаг привода в сборе | |
| 44 | 2***5 | Ось рычага привода | |
| 44 | С***4 | Ось рычага привода | |
| 45 | 1***1 | Шплинт 2х20 |
