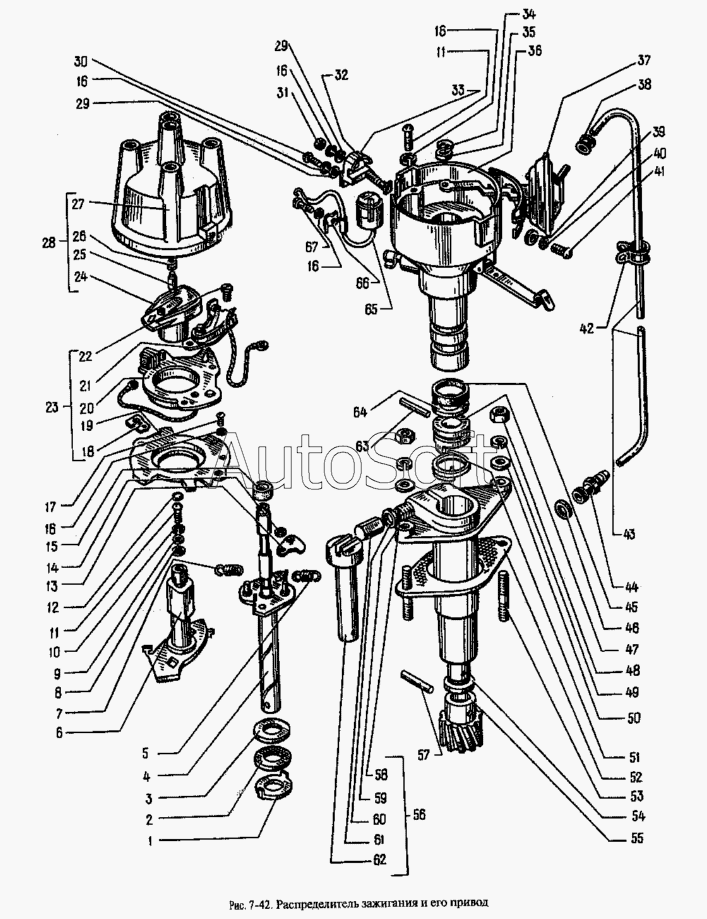

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Распределитель зажигания и его привод
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
60
67
66
65
64
64
63
62
61
33
59
58
57
56
55
54
53
52
6
14
13
12
11
11
10
9
8
7
15
5
4
3
2
1
43
47.3706
24
32
31
30
29
29
28
27
26
25
2140-3706010
23
22
21
20
19
18
17
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2140-3706010 | 2***0 | Распределитель зажигания в сборе (включает все детали на рис.83 "Распределитель зажигания и его привод", кроме 412-1016010-20, 412-1016030, 412-370 | |
| 412-1104088 | 4***8 | Скоба крепления трубки | |
| 47.3706 | 4***6 | Распределитель зажигания в сборе (включает все детали на рис.83 "Распределитель зажигания и его привод", кроме 412-1016010-20, 412-1016030, 412-370 | |
| 1 | Р***8 | Шайба стопорная | |
| 2 | Н***2 | Шайба 15 текстолитовая | |
| 3 | Н***П | Шайба 15 | |
| 4 | Р***0 | Валик с пластиной грузиков в сборе | |
| 5 | 4***5 | Пружина | |
| 6 | Р***0 | Кулачок распределителя в сборе | |
| 7 | С***4 | Пружина | |
| 8 | Н***8 | Шайба 7 - по потребности, но не более 6 шт. | |
| 9 | Н***9 | Шайба 4 | |
| 10 | Н***7 | Шайба 4 пружинная | |
| 11 | Н***9 | Винт М4х 10 | |
| 12 | Р***6 | Сальник | |
| 13 | Р***2 | Грузик | |
| 14 | Н***9 | Шайба 4,2 - по потребности, но не более 4 шт. Для моделей 21412 и 214122 | |
| 15 | Р***1 | Втулка | |
| 16 | Н***3 | Шайба 4 пружинная | |
| 17 | Н***9 | Винт М4х5 | |
| 18 | Р***5 | Держатель | |
| 19 | Р***1 | Обойма подшипника | |
| 20 | Р***0 | Пластина прерывателя в сборе | |
| 21 | Р***0 | Прерыватель в сборе | |
| 22 | Н***9 | Винт М4х5 | |
| 23 | Р***0 | Пластина прерывателя в сборе | |
| 24 | Р***0 | Бегунок распределителя зажигания в сборе | |
| 25 | Р***2 | Уголек контактный | |
| 26 | Р***4 | Пружина контактная | |
| 27 | Р***1 | Крышка распределителя | |
| 28 | Р***0 | Крышка распределителя зажигания в сборе | |
| 29 | Н***9 | Шайба 4 | |
| 30 | Н***9 | ВинтМ4х8 | |
| 31 | Н***9 | Гайка М4 | |
| 32 | Н***9 | Болт М4х22 | |
| 33 | Р***4 | Фиксатор крышки | |
| 34 | Н***8 | Шайба 3 | |
| 35 | Н***9 | Шайба регулировочная | |
| 36 | 4***0 | Корпус распределителя в сборе | |
| 37 | 4***0 | Регулятор вакуумный в сборе | |
| 38 | 4***6 | Втулка трубки | |
| 39 | Н***9 | Шайба 5 | |
| 40 | Н***3 | Шайба 5 пружинная | |
| 41 | Н***9 | Винт М5х10 | |
| 42 | 4***Б | Скоба крепления трубки | |
| 43 | 4***0 | Трубка вакуумного регулятора (взаимозаменяемые с 412-3706042) | |
| 43 | 4***2 | Трубка вакуумного регулятора (взаимозаменяемые с 412-3706015-20) | |
| 44 | 4***0 | Штуцер переходной трубки | |
| 45 | 4***8 | Кольцо уплотнительное | |
| 46 | 4***7 | Прокладка штуцера переходной трубки | |
| 47 | Р***1 | Муфта | |
| 48 | 2***9 | Гайка | |
| 49 | 2***9 | Болт М6х12 | |
| 50 | 2***9 | Шайба 6 | |
| 51 | Р***В | Кольцо пружинное | |
| 52 | 4***0 | Прокладка корпуса | |
| 53 | 3***9 | Шпилька М6х18 | |
| 54 | 3***2 | Шайба 13 | |
| 55 | 4***8 | Шестерня привода ведомая | |
| 56 | 4***0 | Привод распределителя в сборе | |
| 57 | 2***7 | Штифт 4х25 | |
| 58 | 3***9 | Шпилька М8х1х28 | |
| 59 | 4***0 | Корпус привода | |
| 60 | 2***9 | Шайба 8 | |
| 61 | 4***4 | Гайка М8х1 | |
| 62 | 4***6 | Валик привода распределителя зажигания | |
| 63 | Н***3 | Штифт П33 | |
| 64 | Н***3 | Шайба 13 (толщина 0,32 мм) - по потребности, но не более 2 шт. для моделей 21412 и 214122 | |
| 64 | Н***3 | Шайба 13 (толщина 0,5 мм) - по потребности, но не более 2 шт. для моделей 21412 и 214122 | |
| 65 | К***5 | Конденсатор | |
| 66 | Р***Б | Скоба | |
| 67 | Н***9 | Винт М4х6,8 |
