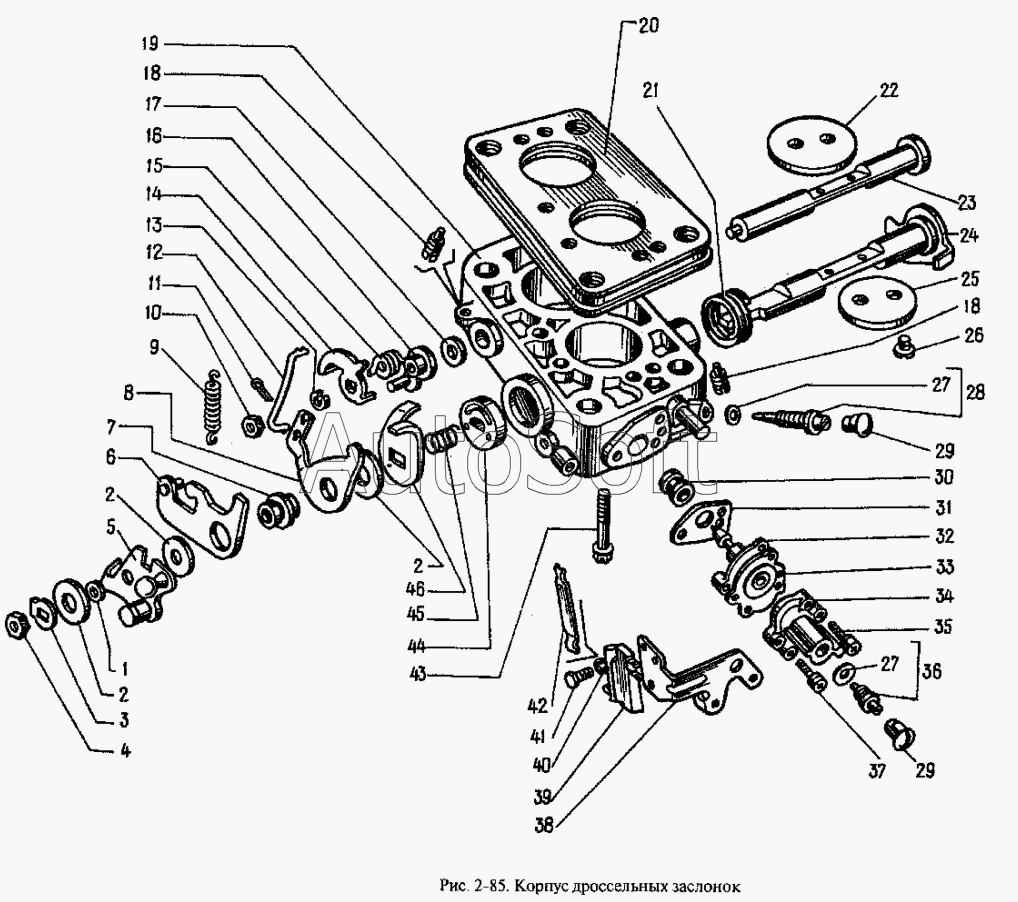

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Корпус дроссельных заслонок
36
25
26
27
27
28
29
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
2
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Втулка | |
| 2 | 2***5 | Шайба 7,1 | |
| 3 | 2***4 | Шайба стопорная | |
| 4 | 2***4 | Гайка М7х1 | |
| 5 | 2***0 | Рычаг управления дроссельной заслонкой в сборе | |
| 6 | 2***0 | Рычаг дроссельной заслонки в сборе | |
| 7 | 2***7 | Втулка рычага привода дроссельной заслонкой второй камеры | |
| 8 | 2***1 | Рычаг управления дроссельной заслонкой | |
| 9 | 2***2 | Пружина рычага | |
| 10 | 1***1 | Гайка М5 | |
| 11 | 2***5 | Шплинт | |
| 12 | 2***5 | Тяга соединительная | |
| 13 | 2***4 | Шайба 5,3 пружинная | |
| 14 | 2***6 | Рычаг привода заслонки | |
| 15 | 2***6 | Пружина | |
| 16 | 2***0 | Рычаг пневмопривода в сборе | |
| 17 | 1***1 | Шайба 8 | |
| 18 | 2***1 | Винт стопорный М5х12,5 | |
| 19 | 2***0 | Корпус дроссельных заслонок в сборе | |
| 20 | 2***4 | Прокладка изоляционная в сборе | |
| 21 | 2***9 | Пружина оси | |
| 22 | 2***0 | Заслонка дроссельная | |
| 23 | 2***0 | Ось дроссельной заслонки в сборе | |
| 24 | 2***0 | Ось дроссельной заслонки в сборе | |
| 25 | 2***6 | Заслонка дроссельная первой камеры | |
| 26 | 2***7 | Винт М4х0,7х6 крепления дроссельный | |
| 27 | 2***8 | Прокладка | |
| 28 | 2***0 | Винт холостого хода с прокладкой в сборе | |
| 29 | 4***1 | Втулка ограничительная | |
| 30 | 2***4 | Распылитель | |
| 31 | 2***5 | Прокладка | |
| 32 | 2***2 | Корпус экономайзера | |
| 33 | 2***1 | Шток экономайзера в сборе | |
| 34 | 2***1 | Крышка экономайзера | |
| 35 | 2***2 | Винт М4х0,7х14,8 с шайбой в сборе | |
| 36 | 2***2 | Винт регулировочный | |
| 37 | 2***6 | Винт М4х0,7х25 с шайбой в сборе | |
| 38 | 2***6 | Кронштейн микропереключателя | |
| 39 | 2***0 | Микропереключатель в сборе (421.3709) | |
| 40 | 1***0 | Шайба 3 пружинная | |
| 41 | 2***2 | Винт | |
| 42 | 2***4 | Фиксатор | |
| 43 | 2***0 | Винт смесительной камеры | |
| 44 | 2***5 | Золотник отсоса картерных газов | |
| 45 | 2***1 | Пружина клапана отсоса картерных газов | |
| 46 | 2***0 | Рычаг управления дроссельной заслонкой |
