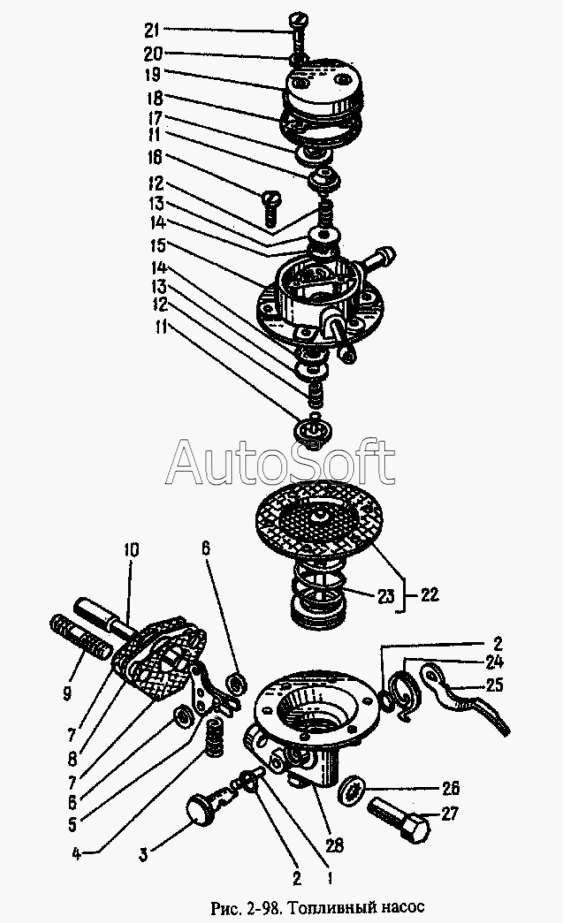

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Топливный насос
14
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
412-1106010-02
13
13
12
12
11
11
10
9
8
7
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1106010-02 | 4***2 | Насос топливный в сборе (Б7А) | |
| 1 | Б***8 | Ось рычага привода | |
| 2 | 0***1 | Кольцо 010-014-25-1, ГОСТ 9833-73 | |
| 3 | Б***Б | Валик ручного привода | |
| 4 | 1***1 | Пружина рычага привода | |
| 5 | Б***0 | Рычаг привода в сборе | |
| 6 | Б***0 | Шайба оси рычага привода | |
| 7 | 4***0 | Прокладка к блоку цилиндров | |
| 8 | 4***5 | Прокладка бензинового насоса теплоизоляционная | |
| 9 | 3***9 | Шпилька М8х1х22 | |
| 10 | 4***4 | Штанга привода топливного насоса | |
| 11 | Б***А | Обойма клапана | |
| 12 | Б***7 | Пружина клапана | |
| 13 | Б***3 | Пластина | |
| 14 | Б***2 | Клапан | |
| 15 | Б***6 | Головка в сборе | |
| 16 | 2***6 | Винт 2М5х12.56.016, ГОСТ 17473-80 | |
| 17 | Б***5 | Фильтр в сборе | |
| 18 | Б***1 | Прокладка крышки | |
| 19 | Б***А | Крышка головки | |
| 20 | 5***6 | Шайба 5П65Г06, ГОСТ 6402-70 | |
| 21 | 2***6 | Винт 2М5х22.56.016, ГОСТ 17473-80 | |
| 22 | Б***А | Диафрагма в сборе | |
| 23 | Б***0 | Пружина диафрагмы | |
| 24 | Б***5 | Пружина оттяжная | |
| 25 | Б***Б | Рычаг ручного привода | |
| 26 | 3***9 | Шайба 8 зубчатая | |
| 27 | 4***1 | Гайка крепления насоса | |
| 28 | Б***0 | Корпус топливного насоса в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
