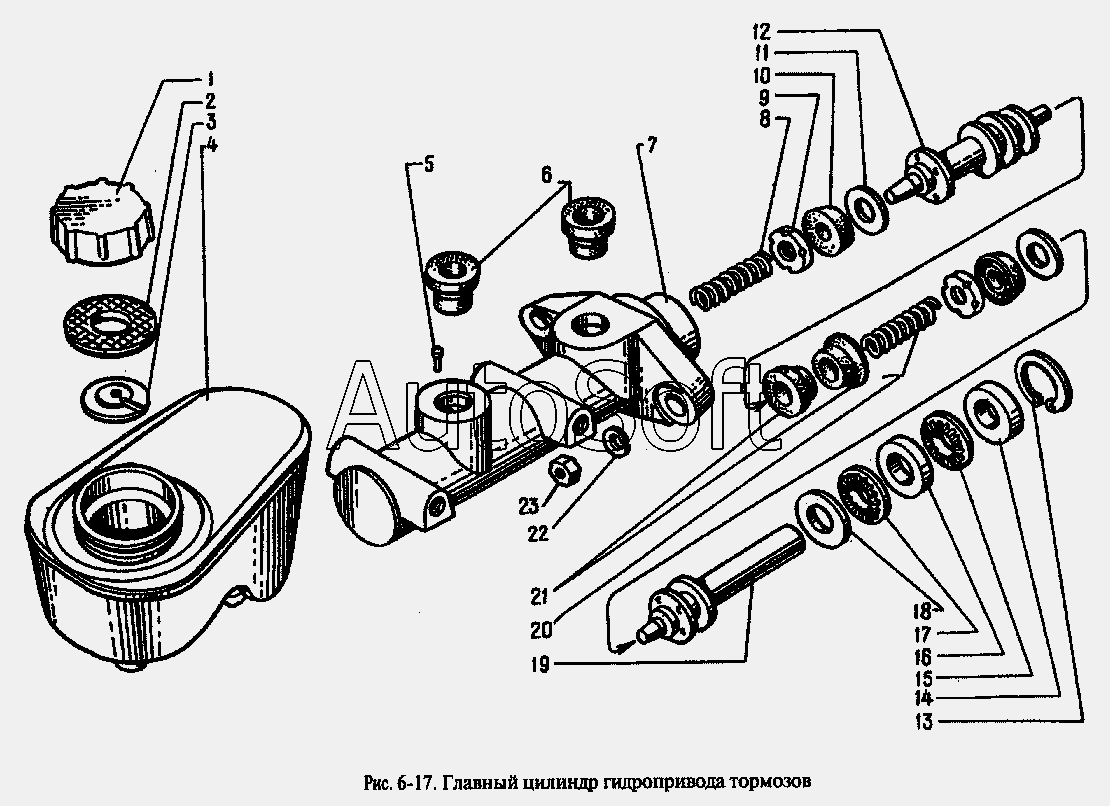

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Главный цилиндр гидропривода тормозов
11
23
22
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
1
2141-3505010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3505010 | 2***0 | Цилиндр главный тормоза в сборе (включает все детали на рис.71 "Главный цилиндр гидропривода тормозов", кроме 250512-29,252136-29) | |
| 1 | 4***0 | Крышка бачка главного цилиндра в сборе | |
| 1 | 4***6 | Крышка бачка главного цилиндра | |
| 2 | 4***2 | Прокладка крышки бачка | |
| 3 | 4***9 | Отражатель крышки | |
| 4 | 2***6 | Бачок в сборе | |
| 5 | 4***1 | Штифт упорный поршня второй камеры | |
| 6 | 2***7 | Втулка соединительная | |
| 7 | 2***5 | Корпус главного цилиндра | |
| 8 | 4***4 | Пружина возвратная поршня второй камеры | |
| 9 | 2***7 | Шайба упорная главной манжеты поршня | |
| 10 | 2***2 | Манжета главная поршня цилиндра | |
| 11 | 2***0 | Клапан поршня главного цилиндра | |
| 12 | 2***4 | Поршень второй камеры цилиндра | |
| 13 | 4***8 | Кольцо стопорное | |
| 14 | 4***1 | Шайба манжет проставочная | |
| 15 | 4***6 | Манжета главного цилиндра наружная | |
| 16 | 4***1 | Шайба манжет проставочная | |
| 17 | 4***6 | Манжета главного цилиндра наружная | |
| 18 | 4***8 | Шайба упорная поршня | |
| 19 | 2***4 | Поршень первой камеры цилиндра | |
| 20 | 4***3 | Пружина возвратная поршня первой камеры | |
| 21 | 2***5 | Манжета разделительная камер | |
| 22 | 2***9 | Шайба 10 пружинная | |
| 23 | 2***9 | Гайка М10 |
