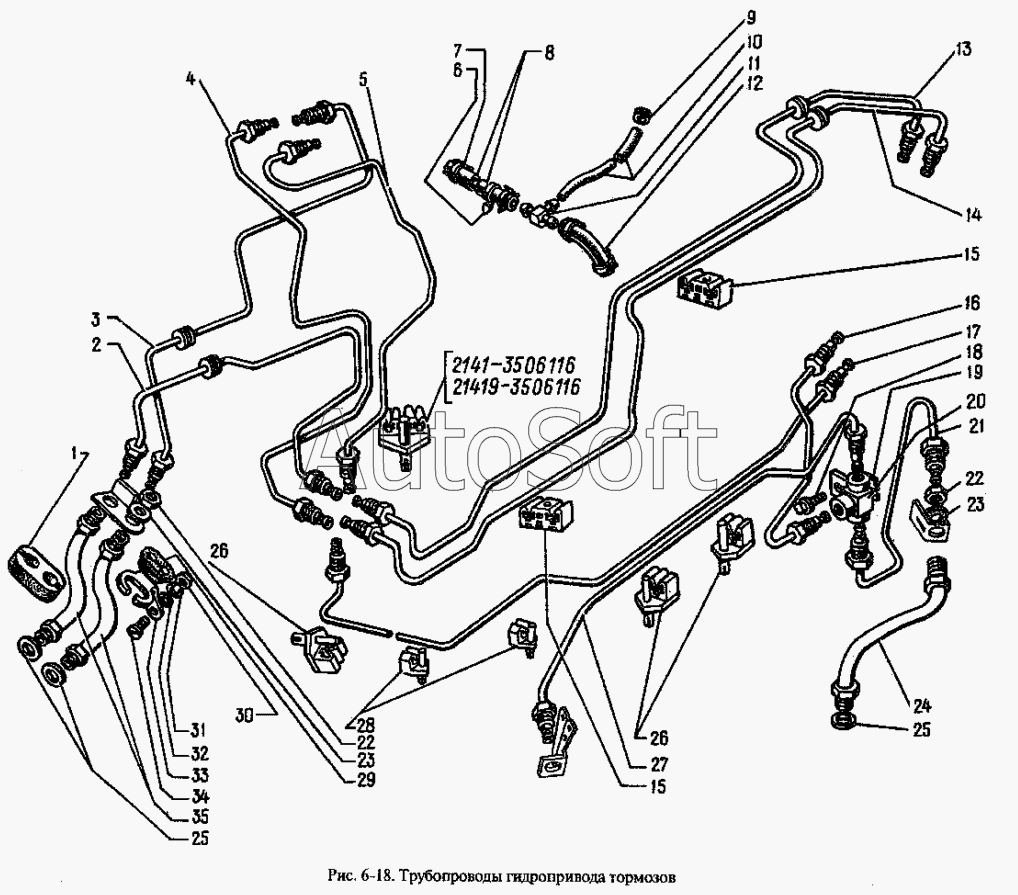

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Трубопроводы гидропривода тормозов
26
26
17
18
19
20
21
22
22
23
23
24
25
25
16
27
28
29
30
31
32
33
34
35
7
2141-3506116
21419-3506116
8
1
2
3
4
5
6
33
8
9
10
11
12
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3506116 | 2***6 | Скоба крепления трубопроводов | |
| 21419-3506116 | 2***6 | Скоба крепления трубопроводов | |
| 1 | 2***5 | Соединитель гибких шлангов переднего тормоза | |
| 2 | 2***4 | Трубка от сигнального устройства к большому цилиндру левого тормоза в сборе | |
| 3 | 2***6 | Трубка от второй камеры главного цилиндра к малому цилиндру левого тормоза в сборе | |
| 4 | 2***6 | Трубка от второй камеры главного цилиндра к сигнальному устройству | |
| 5 | 2***2 | Трубка от первой камеры главного цилиндра к сигнальному устройству | |
| 6 | 3***1 | Скоба | |
| 7 | 3***0 | Хомут 18 в сборе | |
| 8 | 2***1 | Шланг усилителя тормозов | |
| 8 | 2***5 | Шланг усилителя тормозов | |
| 9 | 4***4 | Втулка уплотнительная | |
| 10 | 2***4 | Трубка эконометра | |
| 11 | 2***0 | Тройник трубки эконометра | |
| 12 | 2***0 | Шланг усилителя тормозов | |
| 13 | 2***2 | Трубка от сигнального устройства к большому цилиндру правого тормоза в сборе | |
| 14 | 2***8 | Трубка от сигнального устройства к малому цилиндру правого тормоза в сборе | |
| 15 | 2***4 | Скоба крепления трубопроводов | |
| 16 | 2***6 | Трубка от регулятора давления к коллектору в сборе | |
| 17 | 2***6 | Трубка от сигнального устройства к регулятору давления в сборе | |
| 18 | 3***5 | Болт М8х25 с несъемной шайбой | |
| 19 | 3***6 | Гайкодержатель с гайкой М8 в сборе | |
| 20 | 2***8 | Коллектор гидропривода в сборе | |
| 21 | 2***8 | Трубка от коллектора к шлангу правого тормоза в сборе | |
| 22 | 2***9 | Гайка М16х1,5 | |
| 23 | 2***9 | Шайба 16 зубчатая | |
| 24 | 4***8 | Шланг тормозов гибкий в сборе | |
| 25 | 3***3 | Шайба 10,3 уплотнительная | |
| 26 | 2***0 | Скоба крепления трубопроводов | |
| 27 | 2***2 | Трубка от коллектора к шлангу левого тормоза в сборе | |
| 28 | 2***0 | Скоба крепления трубопроводов | |
| 29 | 2***8 | Держатель гибких шлангов | |
| 30 | 2***9 | Гайка М8 | |
| 31 | 2***9 | Шайба 8 пружинная | |
| 32 | 2***9 | Шайба 8 | |
| 33 | 2***6 | Кронштейн крепления шлангов правый | |
| 33 | 2***7 | Кронштейн крепления шлангов левый | |
| 34 | 2***9 | Болт М8х20 | |
| 35 | 2***8 | Шланг гибкий передних тормозов в сборе |
