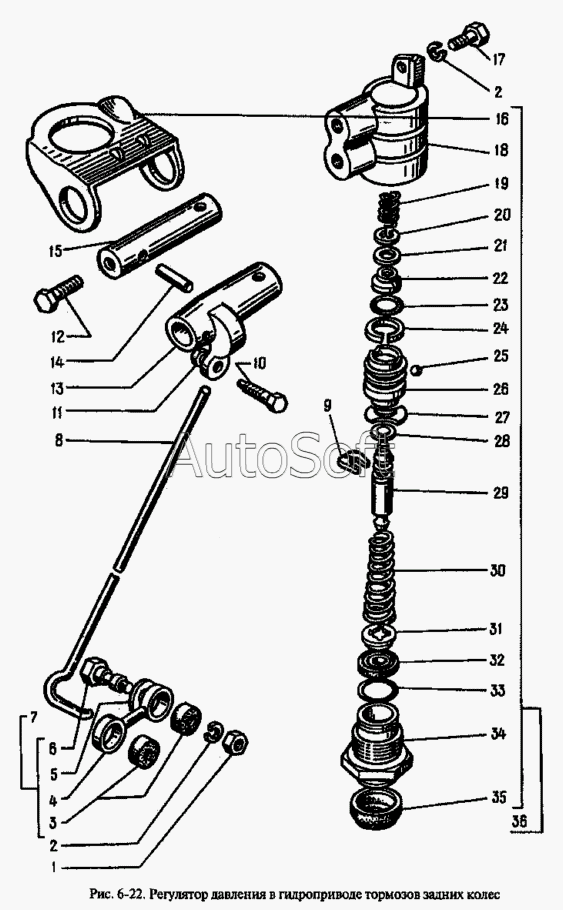

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Регулятор давления в гидроприводе тормозов задних колес
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
9
1
2
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-3535005 | 2***5 | Регулятор давления с нагрузочным стержнем в сборе | |
| 1 | 2***9 | Гайка М8 | |
| 2 | 2***9 | Шайба 8 пружинная | |
| 3 | 4***6 | Втулка стойки нагрузочной пружины | |
| 4 | 2***6 | Стойка стержня в сборе | |
| 5 | 2***9 | Шайба 10 | |
| 6 | 2***0 | Ось нижнего шарнира стойки | |
| 7 | 2***8 | Стойка стержня с втулками в сборе | |
| 8 | 2***2 | Стержень нагрузочный | |
| 9 | 4***2 | Скоба упорная поршня | |
| 10 | 2***0 | Болт регулировочный нажимного рычага | |
| 11 | 2***9 | Шайба 8 пружинная | |
| 12 | 4***1 | Винт крепления пружины | |
| 13 | 2***6 | Рычаг нажимной поршня | |
| 14 | 3***5 | Штифт 6х28 | |
| 15 | 2***0 | Ось нажимного рычага поршня | |
| 16 | 2***5 | Кронштейн регулятора давления | |
| 17 | 4***3 | Болт М8х18 | |
| 18 | 2***4 | Корпус регулятора | |
| 19 | 2***0 | Пружина прижимная конуса | |
| 20 | 4***0 | Шайба стопорная | |
| 21 | 2***2 | Шайба 6,45 промежуточная управляющего конуса | |
| 22 | 2***8 | Конус управляющий шарикового клапана | |
| 23 | 4***0 | Кольцо уплотнительное гильзы поршня | |
| 24 | 4***4 | Пружина прижимная шарика | |
| 25 | 2***3 | Шарик 4-200 | |
| 26 | 2***6 | Гильза поршня | |
| 27 | 4***8 | Шайба пружинная возвратная гильзы | |
| 28 | 4***8 | Манжета уплотнительная большой ступени поршня | |
| 29 | 2***8 | Поршень регулятора | |
| 30 | 4***6 | Пружина возвратная поршня | |
| 31 | 4***4 | Втулка распорная манжеты малой ступени поршня | |
| 32 | 4***4 | Манжета уплотнительная малой ступени поршня | |
| 33 | 4***8 | Кольцо уплотнительное втулки | |
| 34 | 4***6 | Втулка крепления корпуса регулятора давления | |
| 35 | 4***6 | Чехол защитный регулятора давления | |
| 36 | 2***0 | Регулятор давления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
