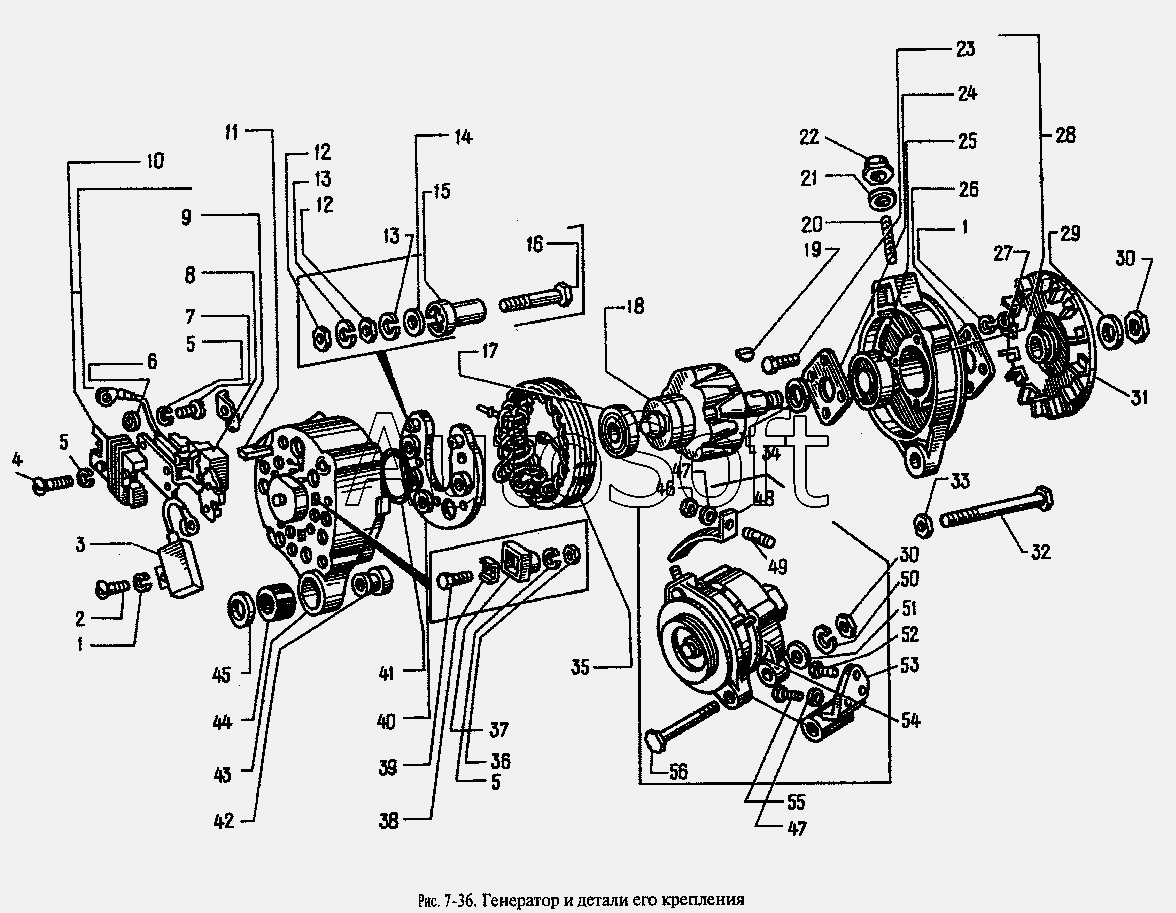

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Генератор и детали его крепления
35
41
40
40
39
38
38
37
37
36
35
41
34
34
33
32
32
31
31
30
30
29
28
47
47
56
55
54
54
53
52
51
50
49
48
28
46
45
45
44
44
43
43
42
42
9
15
14
14
13
13
12
12
11
11
10
10
9
15
8
8
7
6
5
5
5
4
3
3
2
21
27
26
26
25
25
24
24
23
23
22
1
1
21
20
19
18
18
17
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба 5 пружинная | |
| 2 | 1***1 | Винт М5х8 | |
| 3 | 2***0 | Конденсатор в сборе | |
| 3 | К***В | Конденсатор в сборе | |
| 4 | 1***1 | Винт М4х12 | |
| 5 | 1***0 | Шайба 4 пружинная | |
| 6 | 2***1 | Шайба | |
| 7 | 1***1 | Винт М4х16 | |
| 8 | 2***0 | Щеткодержатель со щетками в сборе | |
| 8 | Г***0 | Щеткодержатель со щетками в сборе | |
| 9 | 2***3 | Основание | |
| 9 | Г***9 | Основание | |
| 10 | 2***0 | Регулятор напряжения в сборе | |
| 10 | Я***В | Регулятор напряжения в сборе | |
| 11 | 1***0 | Колодка соединительная | |
| 11 | Г***6 | Колодка соединительная | |
| 12 | 1***1 | Гайка М6 низкая | |
| 13 | 1***0 | Шайба 6 пружинная | |
| 14 | 2***6 | Шайба | |
| 14 | Н***7 | Шайба | |
| 15 | 2***7 | Втулка изоляционная | |
| 15 | Г***7 | Втулка изоляционная | |
| 16 | 2***2 | Болт контактный | |
| 16 | Г***Б | Болт контактный | |
| 17 | 2***0 | Подшипник со стороны контактных колец | |
| 17 | 6***9 | Подшипник со стороны контактных колец | |
| 18 | 2***0 | Ротор в сборе | |
| 18 | Г***0 | Ротор в сборе | |
| 19 | 1***0 | Шпонка сегментная | |
| 20 | 1***1 | Шпилька М10х1,25х25 | |
| 21 | 2***0 | Шайба | |
| 21 | Г***4 | Шайба | |
| 22 | 1***1 | Гайка М10х1,25 самоконтрящаяся | |
| 23 | 2***9 | Винт | |
| 23 | Г***9 | Винт | |
| 24 | 2***5 | Шайба | |
| 24 | Г***5 | Шайба | |
| 25 | 2***0 | Подшипник со стороны привода | |
| 25 | 6***9 | Подшипник со стороны привода | |
| 26 | 2***4 | Держатель сальника наружный | |
| 26 | Г***4 | Держатель сальника наружный | |
| 27 | 1***1 | Гайка М5 | |
| 28 | 2***0 | Крышка со стороны привода в сборе | |
| 28 | Г***0 | Крышка со стороны привода в сборе | |
| 29 | 1***3 | Шайба 12 пружинная коническая | |
| 30 | 1***1 | Гайка М12х1,25 | |
| 31 | 2***1 | Шкив с вентилятором | |
| 31 | Г***1 | Шкив с вентилятором | |
| 32 | 2***0 | Болт стяжной | |
| 32 | Г***0 | Болт стяжной | |
| 33 | 1***1 | Гайка М6 самоконтрящаяся | |
| 34 | 2***6 | Шайба упорная подшипника | |
| 34 | Г***5 | Шайба упорная подшипника | |
| 35 | 2***0 | Статор с обмоткой в сборе | |
| 35 | Г***0 | Статор с обмоткой в сборе | |
| 36 | 1***1 | Гайка М4 низкая | |
| 37 | 2***0 | Втулка изоляционная | |
| 37 | Г***Б | Втулка изоляционная | |
| 38 | 2***2 | Пластина | |
| 38 | Г***2 | Пластина | |
| 39 | 1***1 | Болт М4х25 | |
| 40 | 2***5 | Блок выпрямителей в сборе | |
| 40 | Б***0 | Блок выпрямителей в сборе | |
| 41 | 2***8 | Кольцо уплотнительное | |
| 41 | Г***2 | Кольцо уплотнительное | |
| 42 | 2***4 | Втулка | |
| 42 | Г***1 | Втулка | |
| 43 | 2***1 | Крышка со стороны контактных колец в сборе | |
| 43 | Г***1 | Крышка со стороны контактных колец в сборе | |
| 44 | 2***6 | Втулка буферная | |
| 44 | П***2 | Втулка буферная | |
| 45 | 2***8 | Втулка поджимная | |
| 45 | Г***3 | Втулка поджимная | |
| 46 | 1***1 | Гайка М10х1,25 | |
| 47 | 1***3 | Шайба 10 пружинная коническая | |
| 48 | 2***5 | Планка установочная | |
| 49 | 1***1 | Шпилька М10х1,25х20 | |
| 50 | 1***0 | Шайба 12 пружинная | |
| 51 | 1***1 | Шайба 12 | |
| 52 | 1***1 | Болт М10х1,25х20 | |
| 53 | 2***0 | Кронштейн | |
| 54 | 2***0 | Генератор в сборе | |
| 54 | Г***0 | Генератор в сборе | |
| 55 | 1***1 | Болт М10х1.25х40 | |
| 56 | 1***1 | Болт М12х1,25х120 |
