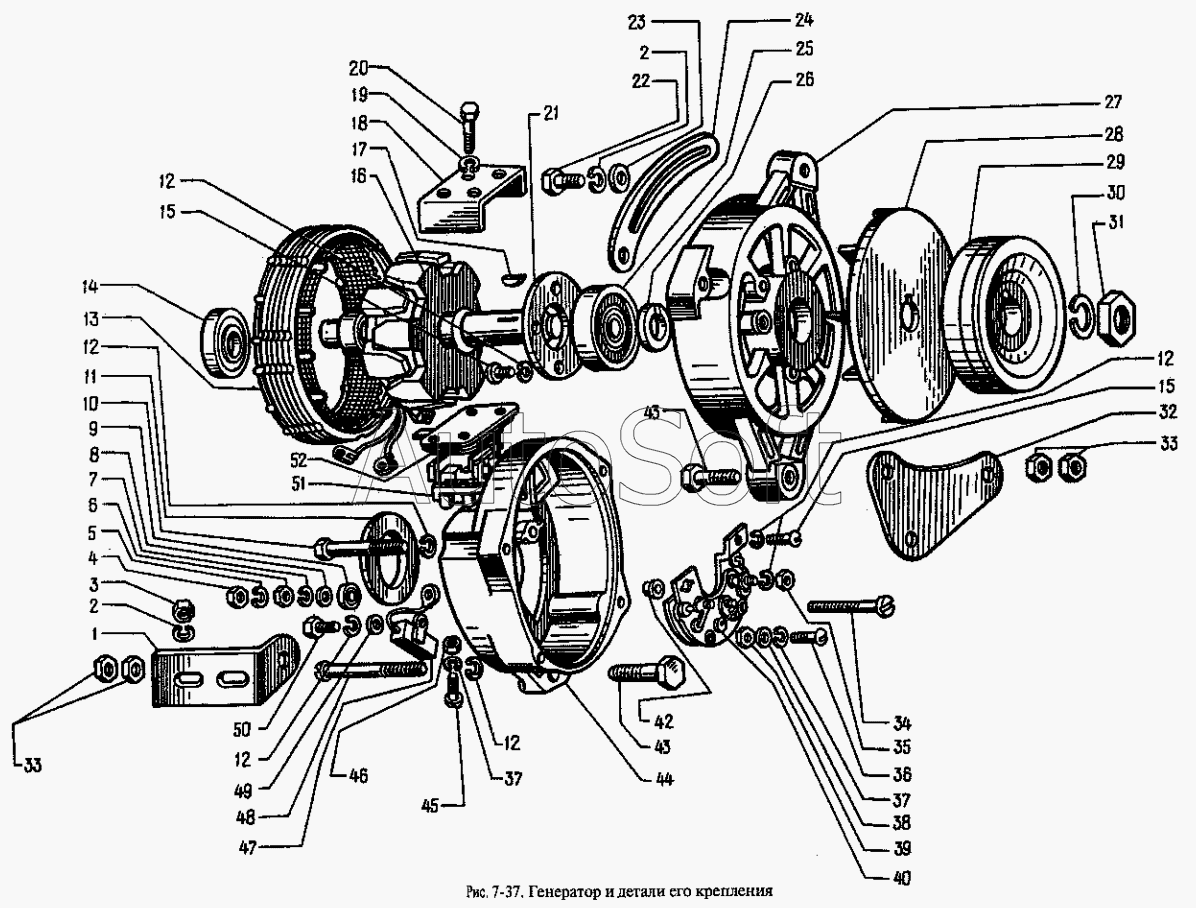

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Генератор и детали его крепления
412-3701010-12
412-3701010-14
24.3771
58.3701010
27
16
13
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
39
40
42
43
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24.3771 | 2***1 | Генератор в сборе (взаимозаменяемые с 412-3701010-12, 58.3701010, 412-3701010-14) | |
| 29-3701010-01 | 2***1 | Щеткодержатель с регулятором в сборе (включает Я112, ФЭ3.5961022, 29.3701014, 17-3701016, М11-71079 | |
| 292.3701013 | 2***3 | Колодка | |
| 412-3701010-12 | 4***2 | Генератор в сборе (взаимозаменяемые с 58.3701010, 412-3701010-14, 24.3771) | |
| 412-3701010-14 | 4***4 | Генератор в сборе (взаимозаменяемые с 412-3701010-12, 58.3701010, 24.3771) | |
| 58.3701010 | 5***0 | Генератор в сборе (взаимозаменяемые с 412-3701010-12, 412-3701010-14, 24.3771) | |
| БПВ-46-65-02 | Б***2 | Блок полупроводниковый (БЛВ4-60-02) | |
| 1 | 4***1 | Кронштейн задний | |
| 2 | 2***9 | Шайба 8 пружинная | |
| 3 | 2***9 | Шайба 8 пружинная | |
| 4 | 8***3 | Гайка М6 | |
| 5 | М***6 | Шайба 6 пружинная | |
| 6 | 8***3 | Гайка М6 | |
| 7 | Х***2 | Шайба 6 пружинная | |
| 8 | М***6 | Шайба б | |
| 9 | Г***1 | Втулка изоляционная | |
| 10 | М***9 | Винт М5х35 | |
| 11 | 5***0 | Крышка подшипника | |
| 12 | Х***1 | Шайба 5 пружинная | |
| 13 | 1***0 | Статор в сборе (для генератора 24.3771) | |
| 13 | 5***0 | Статор в сборе (для генератора 58.3701) | |
| 14 | 6***1 | Подшипник | |
| 15 | М***3 | Винт М5х15 | |
| 16 | 1***0 | Ротор в сборе (для генератора 24.3771) | |
| 16 | 5***0 | Ротор в сборе (для генератора 58.3701) | |
| 17 | 4***9 | Шпонка 4х6,5 | |
| 18 | 2***4 | Кожух | |
| 19 | М***9 | Шайба 4 пружинная | |
| 20 | 1***6 | Болт М4х35 | |
| 21 | Г***4 | Шайба специальная | |
| 22 | 2***9 | Болт М8х30 | |
| 23 | 2***9 | Шайба 8 | |
| 24 | 4***5 | Планка установочная | |
| 25 | 6***1 | Подшипник | |
| 26 | Г***А | Втулка | |
| 27 | 2***0 | Крышка со стороны привода в сборе (включает Г250Ж-3701401-Б, Г250-3701054-А, 6-180603К1С9Ш | |
| 27 | Г***Б | Крышка со стороны привода | |
| 28 | Г***5 | Вентилятор в сборе | |
| 29 | 5***0 | Шкив в сборе | |
| 30 | М***4 | Шайба 16 пружинная | |
| 31 | М***5 | Гайка М16х1,5 | |
| 32 | 4***0 | Кронштейн передний | |
| 33 | 2***9 | Гайка М10х1,25 | |
| 34 | Г***1 | Болт М6х47 | |
| 35 | Х***3 | Гайка М5 | |
| 36 | М***6 | Винт М4х32 | |
| 37 | Х***2 | Шайба 4 пружинная | |
| 38 | М***4 | Шайба 4 | |
| 39 | 1***1 | Гайка М4 низкая | |
| 40 | М***3 | Шайба изоляционная | |
| 42 | Б***8 | Втулка | |
| 43 | 2***9 | Болт М10х1,25х40 | |
| 44 | 2***1 | Крышка со стороны контактных колец в сборе | |
| 45 | М***7 | Винт М4х25 | |
| 46 | М***8 | Шайба 4 | |
| 47 | К***В | Конденсатор в сборе | |
| 48 | 4***1 | Винт специальный | |
| 49 | 8***7 | Шайба 5,3 | |
| 50 | М***9 | БолтМ5 | |
| 51 | Ф***2 | Щетка в сборе | |
| 52 | Я***А | Регулятор интегральный |
