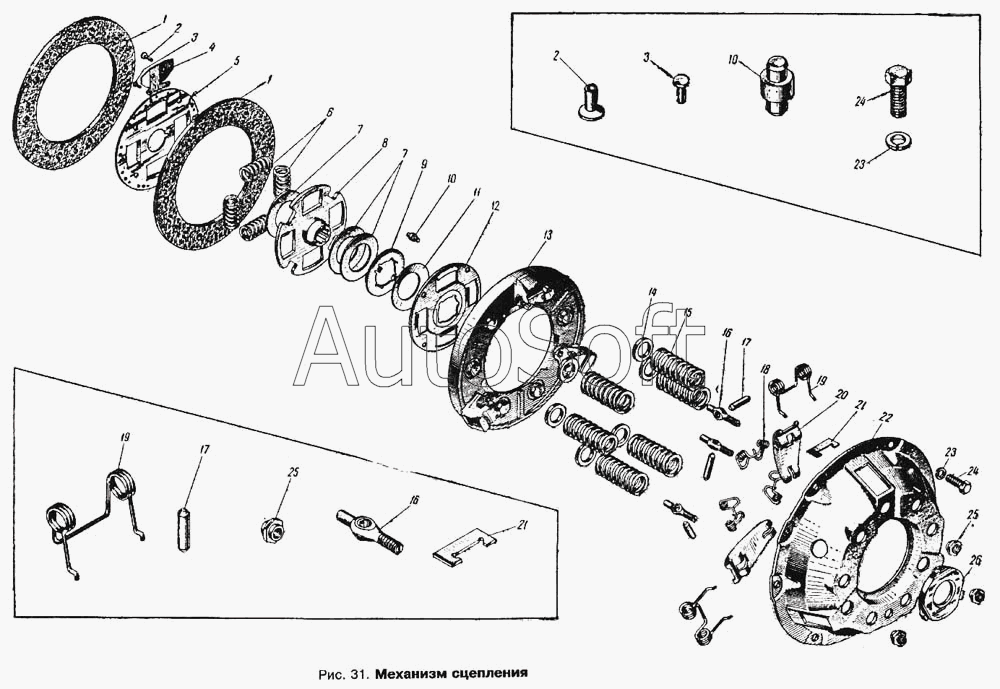

Каталог запасных частей к технике: АЗЛК Москвич 412. Механизм сцепления (Часть 1)
19
19
11
12
13
14
15
16
16
17
17
18
10
10
20
21
21
22
23
23
24
24
25
25
26
9
8
7
7
6
5
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-1601130 | 4***0 | Диск сцепления ведомый в сборе | |
| 408-1601132 | 4***2 | Диск сцепления ведомый с пластинами в сборе | |
| 408-1601175 | 4***5 | Вилка выключения сцепления с кронштейном и подшипником в сборе | |
| 408-1601178 | 4***8 | Вилка выключения сцепления с подшипником в сборе | |
| 408-1601180 | 4***0 | Подшипник выключения сцепления в сборе | |
| 1 | 4***8 | Накладка ведомого диска, фрикционная | |
| 2 | 3***П | Заклепка накладки ведомого диска сцепления, трубчатая | |
| 2 | Г***П | Заклепка накладки ведомого диска сцепления, трубчатая | |
| 3 | 3***П | Заклепка пластины | |
| 4 | 4***5 | Пластина фрикционной накладки диска, пружинная | |
| 5 | 4***3 | Диск сцепления ведомый | |
| 6 | 4***0 | Пружина демпфера ведомого диска сцепления | |
| 7 | 4***8 | Кольцо демпфера, фрикционное | |
| 7 | 4***9 | Кольцо демпфера ведомого диска сцепления, фрикционное | |
| 8 | 4***2 | Ступица ведомого диска сцепления | |
| 9 | 4***5 | Кольцо демпфера ведомого диска сцепления, упорное | |
| 10 | 4***8 | Палец диска, упорный | |
| 11 | 4***7 | Кольцо демпфера, пружинное | |
| 12 | 4***3 | Пластина демпфера | |
| 13 | 4***3 | Диск нажимной | |
| 14 | 4***8 | Шайба нажимной пружины, изолирующая | |
| 15 | 4***А | Пружина сцепления нажимная | |
| 16 | 4***8 | Палец рычага, регулировочный | |
| 17 | 4***3 | Ось рычага | |
| 18 | 4***6 | Звено пяты и отжимных рычагов соединительное | |
| 19 | 4***9 | Пружина рычага | |
| 20 | 4***5 | Рычаг диска сцепления, отжимной | |
| 21 | 4***6 | Пластина рычага, опорная | |
| 22 | 4***5 | Кожух сцепления | |
| 23 | 2***9 | Шайба пружинная | |
| 24 | 2***9 | Болт | |
| 25 | 4***А | Гайка регулировочного пальца | |
| 26 | 4***4 | Пята отжимных рычагов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
