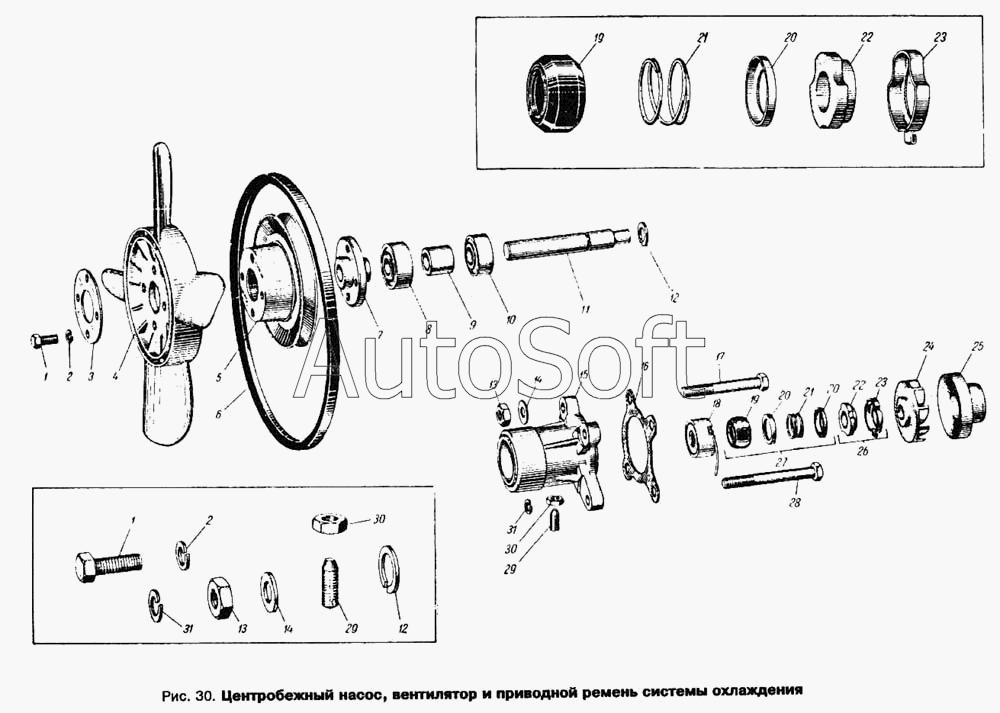

Каталог запасных частей к технике: АЗЛК Москвич 412. Центробежный насос, вентилятор и приводной ремень системы охлаждения
23
23
15
16
17
18
19
19
20
20
20
21
21
22
22
14
14
24
25
26
27
28
29
29
30
30
31
31
7
1
1
2
2
3
4
5
6
8
8
9
10
10
11
12
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1307022 | 4***2 | Валик со стопорным кольцом в сборе | |
| 412-1307022-Б | 4***Б | Валик со стопорным кольцом в сборе | |
| 412-1307039 | 4***9 | Сальник в сборе | |
| 1 | 2***9 | Болт | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 4***Б | Накладка опорная вентилятора | |
| 4 | 4***0 | Вентилятор системы охлаждения | |
| 5 | 4***6 | Шкив в сборе | |
| 6 | 4***0 | Ремень привода вентилятора | |
| 7 | 4***4 | Втулка распорная подшипников | |
| 8 | 1***9 | Подшипник, передний | |
| 8 | 4***0 | Подшипник водяного насоса передний | |
| 9 | 4***Б | Втулка подшипников, распорная | |
| 10 | 1***9 | Подшипник водяного насоса зданий | |
| 10 | 4***7 | Подшипник, задний | |
| 11 | 4***Б | Валик | |
| 12 | 4***9 | Кольцо стопорное подшипников | |
| 13 | 2***9 | Гайка | |
| 14 | 2***9 | Шайба | |
| 15 | 4***Б | Корпус в сборе | |
| 16 | 4***8 | Прокладка водяного насоса | |
| 17 | 2***9 | Болт крепления водяного насоса к блоку цилиндров, короткий | |
| 18 | 4***0 | Корпус сальника с проводом | |
| 19 | 4***8 | Манжета сальника | |
| 20 | 4***7 | Обойма пружины сальника | |
| 21 | 4***4 | Пружина сальника | |
| 22 | 4***1 | Шайба сальника, уплотнительная | |
| 23 | 4***2 | Корпус уплотняющей шайбы сальника | |
| 24 | 4***2 | Крыльчатка | |
| 25 | 4***2 | Втулка направляющая | |
| 26 | 4***0 | Корпус уплотняющей шайбы сальника в сборе | |
| 27 | 4***3 | Манжета сальника в сборе | |
| 28 | 2***9 | Болт крепления водяного насоса к блоку цилиндров, длинный | |
| 29 | 3***9 | Винт заднего подшипника, стопорный | |
| 30 | 2***9 | Гайка | |
| 31 | 2***9 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
