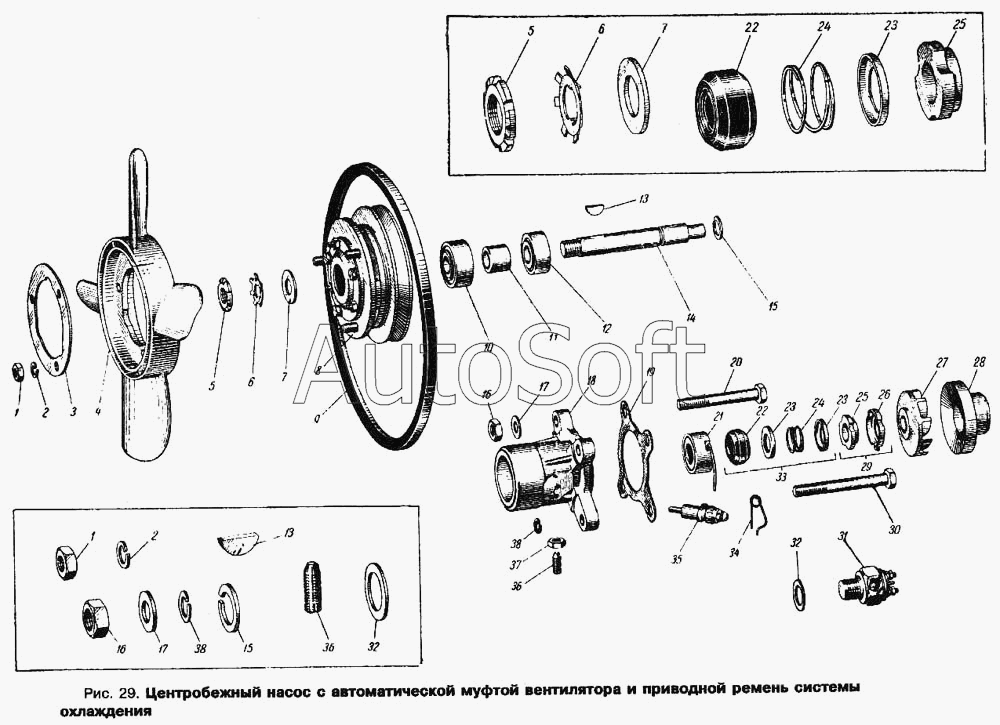

Каталог запасных частей к технике: АЗЛК Москвич 412. Центробежный насос с автоматической муфтой вентилятора и приводной ремень системы охлаждения
29
20
21
22
22
23
23
23
24
24
25
25
26
27
28
19
30
31
32
32
33
34
35
36
36
37
38
38
10
2
2
3
4
5
5
6
6
7
7
8
9
10
1
1
11
12
12
13
13
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 4***8 | Накладка, опорная | |
| 4 | 4***Б | Вентилятор системы охлаждения | |
| 5 | 3***9 | Гайка крепления автоматической муфты на валу | |
| 6 | 3***9 | Шайба специальная, стопорная | |
| 7 | 3***9 | Шайба специальная, опорная | |
| 8 | 4***0 | Муфта автоматическая привода в сборе | |
| 9 | 4***0 | Ремень привода вентилятора | |
| 10 | 1***9 | Подшипник, передний | |
| 10 | 4***0 | Подшипник водяного насоса передний | |
| 11 | 4***6 | Втулка подшипников, распорная | |
| 12 | 1***9 | Подшипник водяного насоса зданий | |
| 12 | 4***7 | Подшипник, задний | |
| 13 | 2***П | Шпонка сегментная | |
| 14 | 4***3 | Валик | |
| 15 | 4***9 | Кольцо стопорное подшипников | |
| 16 | 2***9 | Гайка | |
| 17 | 2***9 | Шайба | |
| 18 | 4***4 | Корпус в сборе | |
| 19 | 4***8 | Прокладка водяного насоса | |
| 20 | 2***9 | Болт крепления водяного насоса к блоку цилиндров, короткий | |
| 21 | 4***0 | Корпус сальника с проводом | |
| 22 | 4***8 | Манжета сальника | |
| 23 | 4***7 | Обойма пружины сальника | |
| 24 | 4***4 | Пружина сальника | |
| 25 | 4***1 | Шайба сальника, уплотнительная | |
| 26 | 4***2 | Корпус уплотняющей шайбы сальника | |
| 27 | 4***2 | Крыльчатка | |
| 28 | 4***2 | Втулка направляющая | |
| 29 | 4***0 | Корпус уплотняющей шайбы сальника в сборе | |
| 30 | 2***9 | Болт крепления водяного насоса к блоку цилиндров, длинный | |
| 31 | 4***0 | Датчик включения автоматической муфты | |
| 32 | 4***0 | Прокладка датчика | |
| 33 | 4***3 | Манжета сальника в сборе | |
| 34 | 4***6 | Защелка токосъемника | |
| 35 | 4***0 | Токосъемник автоматической муфты привода в сборе | |
| 36 | 3***9 | Винт заднего подшипника, стопорный | |
| 37 | 2***9 | Гайка | |
| 38 | 2***9 | Шайба пружинная |
