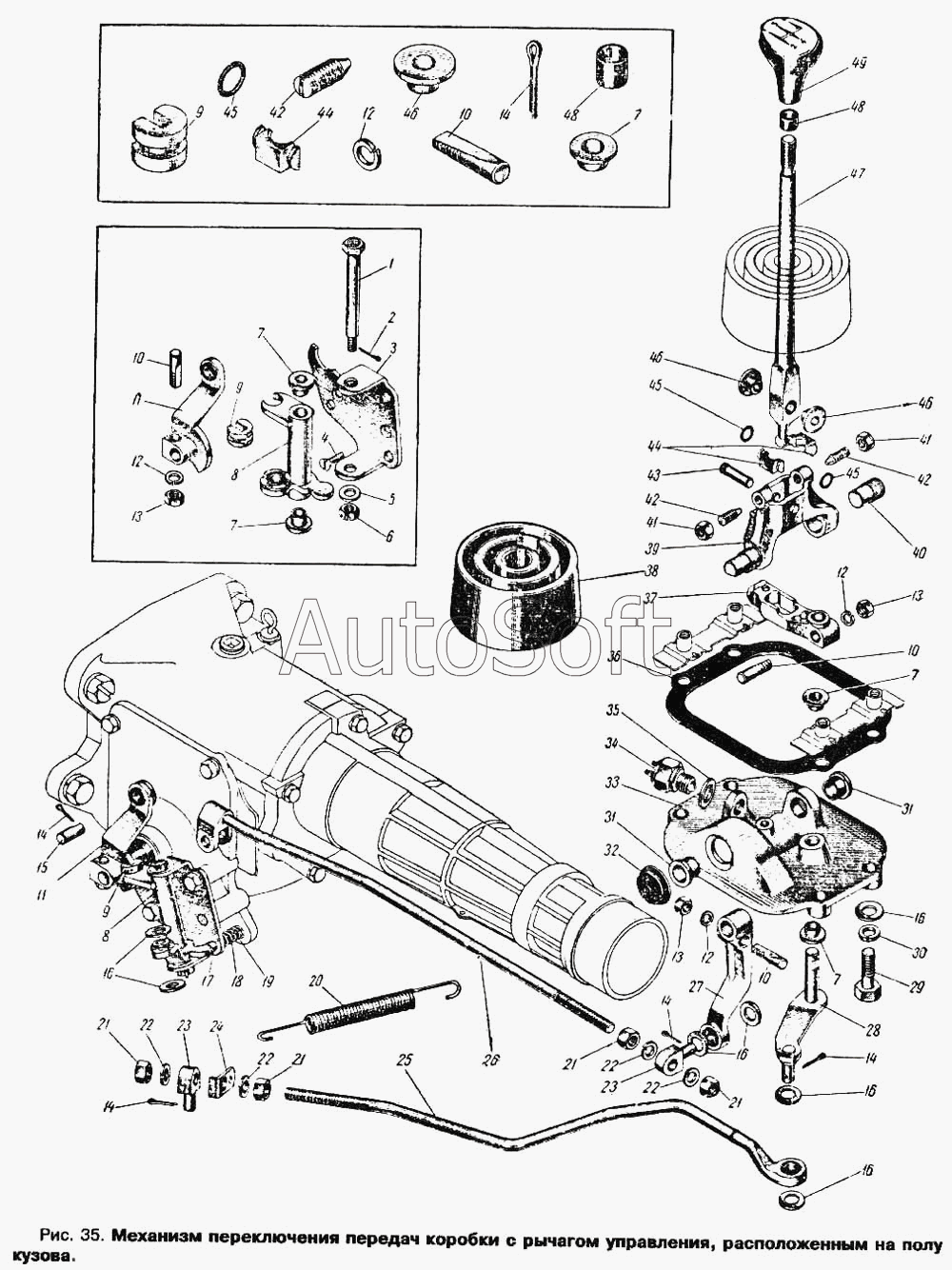

Каталог запасных частей к технике: АЗЛК Москвич 412. Механизм переключения передач коробки передач с рычагом управления, расположенным на полу кузова
37
24
25
26
27
28
29
30
31
31
32
33
34
34
35
36
23
23
38
39
39
40
41
41
42
42
42
43
44
44
45
45
45
46
46
46
47
48
48
49
11
11
1
2
3
4
5
6
7
7
7
7
7
8
8
8
9
9
9
10
10
10
10
12
12
12
12
13
13
13
14
14
14
14
14
15
16
16
16
16
16
17
17
18
19
20
21
21
21
21
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-1703033-Б | 4***Б | Кронштейн крепления верхнего рычага управления переключателем передач, в сборе | |
| 408-1703097-Б | 4***Б | Рычаг управления переключателем передач нижний с втулкой и гильзой в сборе | |
| 412-1703029 | 4***9 | Рычаг переключения передач | |
| 412-1703230 | 4***0 | Ступица рычага управления в сборе | |
| 1 | 4***6 | Палец нижнего рычага | |
| 2 | 2***П | Шплинт разводной | |
| 3 | 4***2 | Кронштейн нижнего рычага управления переключателем передач | |
| 4 | 2***9 | Винт крепления кронштейна нижнего рычага к боковой крышке коробки передач | |
| 5 | 2***9 | Шайба | |
| 6 | 2***9 | Гайка крепления пальца нижнего рычага управления переключателем передач | |
| 7 | 4***А | Втулка оси рычага управления переключателем | |
| 8 | 4***6 | Рычаг управления переключателем передач нижний с втулкой и гильзой в сборе | |
| 8 | 4***2 | Рычаг управления переключателем нижний | |
| 9 | 4***А | Вкладыш нижнего рычага управления переключателем передач | |
| 10 | 4***1 | Клин крепления рычагов | |
| 11 | 4***3 | Рычаг переключателя передач с втулкой и гильзой в сборе | |
| 12 | 2***9 | Шайба пружинная | |
| 13 | 2***9 | Гайка | |
| 14 | 2***П | Шплинт разводной | |
| 15 | 4***1 | Палец тяги рычага переключения передач | |
| 16 | 2***9 | Шайба | |
| 16 | 2***9 | Шайба | |
| 17 | 4***3 | Упор включения заднего хода | |
| 18 | 4***4 | Пружина упора включения заднего хода | |
| 19 | 4***6 | Пружина упора включения заднего хода внутренняя | |
| 20 | 4***9 | Пружина отжимная тяги управления переключателем | |
| 21 | 2***9 | Гайка | |
| 21 | 2***9 | Гайка | |
| 22 | 2***9 | Шайба пружинная | |
| 23 | 4***2 | Сухарь тяги рычага управления переключателем передач регулировочный | |
| 24 | 4***5 | Держатель оттяжной пружины | |
| 25 | 4***0 | Тяга рычага управления переключателем передаче наконечником | |
| 26 | 4***6 | Тяга рычага переключения передач | |
| 27 | 4***8 | Рычаг переключения передач в сборе | |
| 28 | 4***5 | Рычаг управления переключателем передач верхний с осью и пальцем в сборе | |
| 29 | 2***9 | Болт | |
| 30 | 2***9 | Шайба пружинная | |
| 31 | 4***А | Втулка ступицы рычага управления | |
| 32 | 4***2 | Заглушка технологического отверстия корпуса | |
| 33 | 4***1 | Корпус механизма управления коробкой передач | |
| 34 | 4***А | Выключатель света заднего хода в сборе | |
| 34 | В***3 | Выключатель света заднего хода в сборе | |
| 35 | 3***П | Шайба регулировочная | |
| 36 | 4***3 | Прокладка корпуса, уплотнительная | |
| 37 | 4***0 | Поводок верхнего рычага управления переключателем передач | |
| 38 | 4***2 | Чехол рычага управления | |
| 39 | 4***Б | Рычаг переключателя передач с втулкой и гильзой в сборе | |
| 39 | 4***1 | Ступица рычага управления | |
| 40 | 4***2 | Палец ступицы рычага управления | |
| 41 | 2***9 | Гайка | |
| 42 | 3***2 | Винт рычага управления, упорный | |
| 43 | 4***6 | Ось рычага управления | |
| 44 | 4***Б | Вкладыш рычага управления | |
| 45 | 4***А | Шайба 8 | |
| 46 | 4***7 | Втулка оси рычага управления | |
| 47 | 4***4 | Рычаг управления коробкой передач | |
| 48 | 4***0 | Втулка рукоятки стопорная | |
| 49 | 4***А | Рукоятка рычага управления в сборе |
