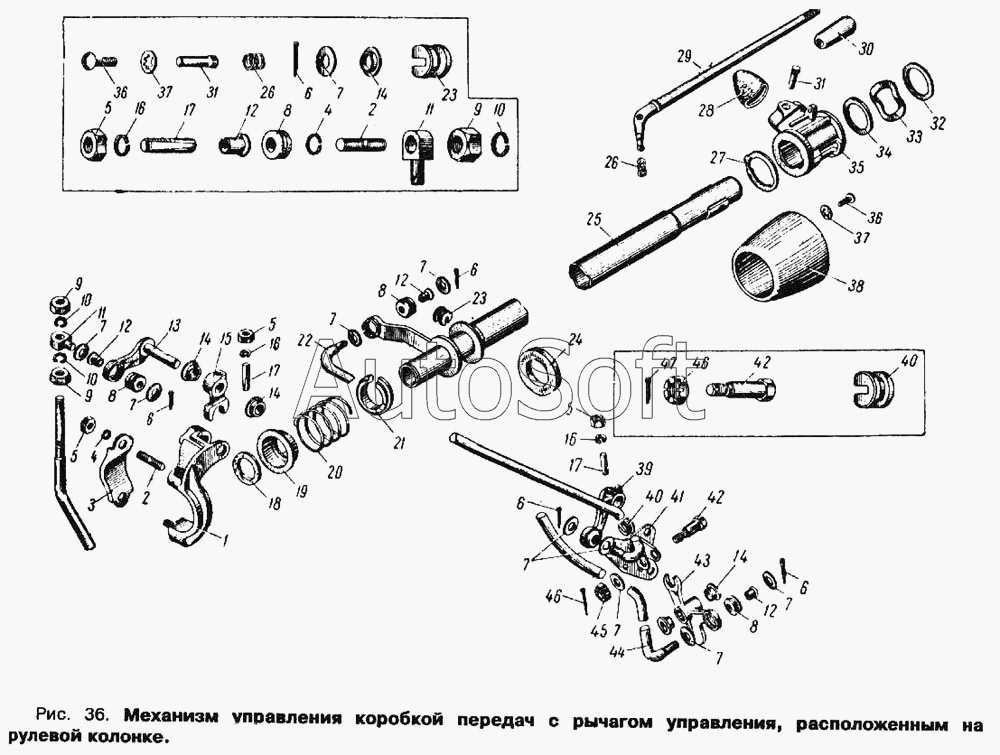

Каталог запасных частей к технике: АЗЛК Москвич 412. Механизм управления коробкой передач с рычагом управления расположенным на рулевой колонке
32
19
20
21
22
23
23
24
25
26
26
27
28
29
30
30
31
31
18
32
33
34
35
36
36
37
37
38
40
40
41
42
42
43
44
45
45
46
46
5
17
17
17
39
1
2
2
3
3
4
4
5
5
5
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
10
10
10
11
11
12
12
12
12
13
13
14
14
14
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-1703012 | 4***2 | Вал управления коробкой передач с сальником в сборе | |
| 412-1703011 | 4***1 | Механизм управления коробкой передач | |
| 412-1703155 | 4***5 | Тяга рычага управления переключателем передач в сборе | |
| 412-1703155-Б | 4***Б | Тяга рычага управления переключателем передач в сборе | |
| 1 | 4***Б | Кронштейн крепления верхнего рычага управления переключателем передач | |
| 2 | 2***8 | Шпилька | |
| 2 | 2***8 | Шпилька | |
| 3 | 4***5 | Хомут кронштейна крепления колонки к картеру | |
| 3 | 4***5 | Хомут кронштейна крепления колонки к картеру | |
| 4 | 2***2 | Шайба пружинная | |
| 4 | 2***9 | Шайба пружинная | |
| 5 | 2***9 | Гайка | |
| 5 | 2***9 | Гайка | |
| 5 | 2***9 | Гайка | |
| 6 | 2***П | Шплинт разводной | |
| 7 | 2***9 | Шайба | |
| 7 | 2***9 | Шайба | |
| 7 | 2***9 | Шайба | |
| 8 | 4***4 | Втулка рычага переключателя передач | |
| 9 | 2***9 | Гайка | |
| 10 | 2***9 | Шайба пружинная | |
| 11 | 4***2 | Сухарь тяги рычага управления переключателем передач регулировочный | |
| 12 | 4***6 | Гильза втулки рычага переключателя передач | |
| 13 | 4***Б | Рычаг управления переключателем передач, верхний | |
| 13 | 4***5 | Рычаг управления переключателем передач верхний с осью и пальцем в сборе | |
| 14 | 4***А | Втулка оси рычага управления переключателем | |
| 15 | 4***Б | Поводок верхнего рычага управления переключателем передач | |
| 16 | 2***9 | Шайба пружинная | |
| 17 | 4***1 | Клин крепления рычагов | |
| 18 | 4***8 | Шайба вала управления коробкой передач, грязезащитная | |
| 19 | 4***9 | Обойма грязезащитной шайбы вала управления коробкой передач | |
| 20 | 4***Б | Пружина вала управления коробкой передач, отжимная | |
| 21 | 4***1 | Шайба отжимной пружины вала управления коробкой передач, упорная | |
| 22 | 4***5 | Тяга рычага переключения передач | |
| 23 | 4***8 | Вкладыш верхнего рычага управления переключателем передач | |
| 24 | 4***6 | Сальник вала управления коробкой передач | |
| 25 | 4***5 | Вал управления коробкой передач с рычагом и шпонками в сборе | |
| 26 | 4***2 | Демпфирующая пружина рычага управления | |
| 27 | 3***2 | Шайба головки вала управления коробкой передач, упорная, нижняя | |
| 28 | 4***2 | Чехол рычага управления | |
| 29 | 4***4 | Рычаг управления коробкой передач | |
| 30 | 4***8 | Рукоятка рычага управления | |
| 30 | О***3 | Рукоятка рычага управления | |
| 31 | 4***А | Ось рычага управления | |
| 32 | 3***2 | Шайба | |
| 32 | 3***2 | Шайба головки вала управления коробкой передач, регулировочная | |
| 33 | 3***2 | Шайба головки вала управления коробкой передач, пружинная | |
| 34 | 3***2 | Шайба | |
| 35 | 4***А | Головка вала управления передач | |
| 36 | 2***8 | Винт | |
| 37 | 2***8 | Шайба зубчатая | |
| 38 | 4***7 | Кожух головки вала управления коробкой передач | |
| 39 | 4***Б | Рычаг управления переключателем передач, верхний, в сборе | |
| 40 | 4***А | Вкладыш нижнего рычага управления переключателем передач | |
| 41 | 4***1 | Кронштейн нижнего рычага управления переключателем передач в сборе | |
| 42 | 4***Б | Палец кронштейна нижнего рычага управления переключателем передач | |
| 43 | 4***Б | Рычаг управления переключателем передач, нижний | |
| 44 | 4***9 | Тяга рычага управления переключателем передач | |
| 45 | 2***9 | Гайка крепления пальца нижнего рычага управления переключателем передач | |
| 46 | 2***П | Шплинт разводной |
