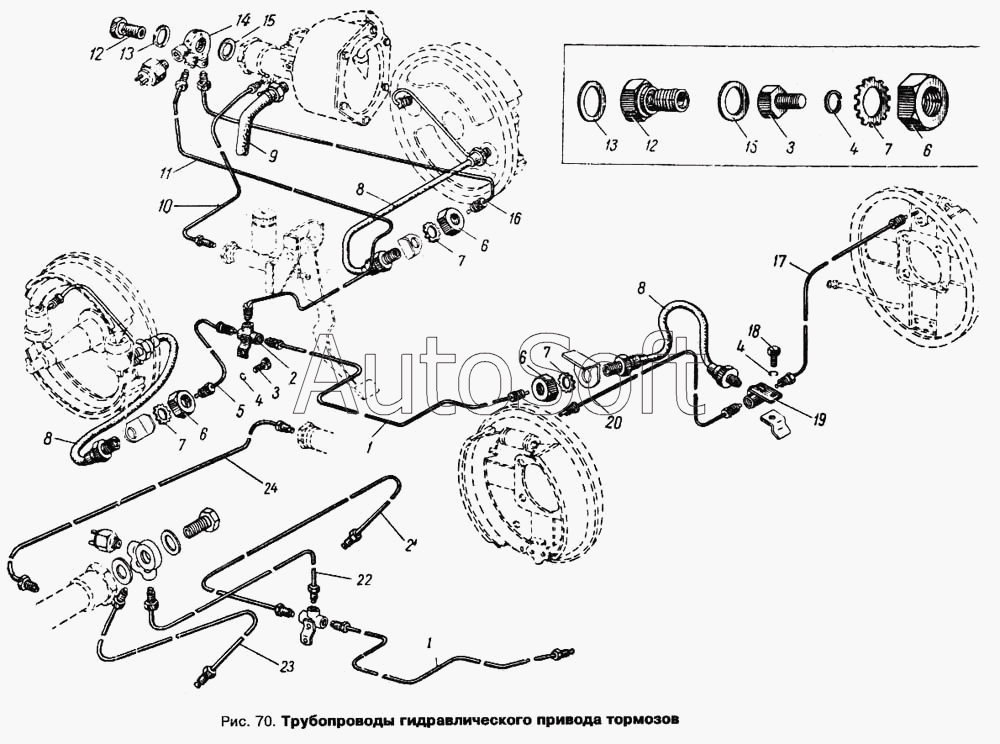

Каталог запасных частей к технике: АЗЛК Москвич 412. Трубопроводы гидравлического привода тормозов
12
12
24
23
22
21
20
19
18
17
16
15
15
14
13
13
11
10
10
8
8
8
7
7
7
7
6
6
6
6
5
4
4
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1104018 | 4***8 | Прокладка скобы крепления трубки | |
| 403-3506030-Б | 4***Б | Коллектор гидропровода тормоза | |
| 1 | 4***0 | Трубка от коллектора к задним тормозам в сборе | |
| 2 | 4***8 | Коллектор трубопроводов тормоза в сборе | |
| 3 | 2***9 | Болт | |
| 4 | 2***9 | Шайба пружинная | |
| 5 | 4***0 | Трубка от коллектора к левому переднему тормозу в сборе | |
| 6 | 2***9 | Гайка | |
| 7 | 2***8 | Шайба пружинная зубчатая с наружным зубом | |
| 8 | 4***1 | Шланг гибкий гидравлического привода передних и задних тормозов | |
| 10 | 4***0 | Трубка от главного цилиндра гидропровода к гидровакуумному усилителю тормозов в сборе | |
| 11 | 4***0 | Трубка от гидровакуумного усилителя тормозов к коллекторугидропровода в сборе | |
| 12 | 4***4 | Болт для соединения тройника (муфты) с цилиндром гидровакуумного усилителя тормозов | |
| 13 | 3***П | Шайба уплотнительная | |
| 14 | 4***1 | Тройник трубок от цил-ра гидровакуумного усилителя тормозов к коллектору трубопроводов, к пер. пр. тормозу и для закреплени | |
| 15 | 3***П | Шайба уплотнительная | |
| 16 | 4***0 | Трубка от гидровакуумного усилителя к правому переднему тормозу в сборе | |
| 17 | 4***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 18 | 2***9 | Болт | |
| 19 | 4***0 | Тройник трубопроводов к задним тормозам в сборе | |
| 20 | 4***0 | Трубка от тройника к левому заднему тормозу в сборе | |
| 21 | 4***0 | Трубка от коллектора к правому переднему тормозу в сборе | |
| 22 | 4***0 | Трубка от гидровакуумного усилителя тормозов к коллекторугидропровода в сборе | |
| 23 | 4***6 | Трубка от гидровакуумного усилителя к левому переднему тормозу в сборе | |
| 24 | 4***0 | Трубка от главного цилиндра гидропровода к гидровакуумному усилителю тормозов в сборе |
