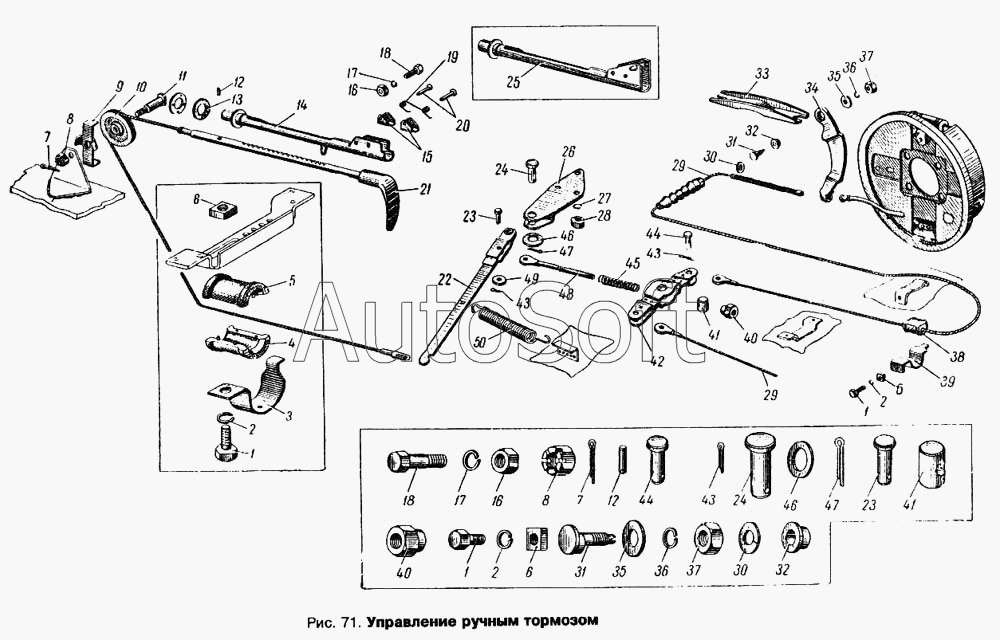

Каталог запасных частей к технике: АЗЛК Москвич 412. Управление ручным тормозом
38
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
35
36
36
37
37
24
24
38
39
40
40
41
41
42
43
43
43
44
44
45
46
46
47
47
48
49
50
11
1
1
1
2
2
2
3
4
5
6
6
6
7
7
8
8
9
10
12
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201453-П29 | 2***9 | Болт | |
| 412П-3508017 | 4***7 | Стержень ручного рычага тормоза с рукояткой и тросом в сборе | |
| 412П-3508060 | 4***0 | Кронштейн крепления промежуточного рычага в сборе | |
| 1 | 2***9 | Болт | |
| 1 | 2***9 | Болт | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 4***3 | Скоба кронштейна подвески переднего ручного рычага тормоза | |
| 4 | А***7 | Втулка переднего троса, направляющая, нижняя часть | |
| 5 | А***6 | Втулка переднего троса, направляющая, верхняя часть | |
| 6 | 2***9 | Гайка четырехгранная | |
| 7 | 2***8 | Шплинт разводной | |
| 8 | 2***9 | Гайка прорезная | |
| 9 | 4***9 | Предохранительная планка ролика (ограничитель троса) | |
| 10 | 4***3 | Ролик ручного привода тормоза в сборе | |
| 11 | 4***1 | Ось ролика ручного привода тормоза | |
| 12 | 2***9 | Штифт стержня ручного рычага тормоза | |
| 13 | 4***6 | Шайба корпуса ручного рычага тормоза, уплотнительная | |
| 14 | 4***Б | Корпус ручного рычага тормоза в сборе | |
| 15 | 4***0 | Собачка ручного рычага тормоза | |
| 16 | 2***9 | Гайка | |
| 17 | 2***9 | Шайба пружинная | |
| 18 | 2***9 | Болт | |
| 19 | 4***6 | Пружина собачек ручного рычага тормоза | |
| 20 | 2***9 | Заклепка собачки ручного рычага тормоза | |
| 21 | 4***7 | Стержень ручного рычага тормоза с рукояткой и тросом в сборе | |
| 22 | 4***7 | Рычаг ручного привода тормоза в сборе, промежуточный | |
| 23 | 2***9 | Палец переднего запора спинки заднего сиденья | |
| 24 | 2***9 | Палец крепления промежуточного рычага ручного привода тормоза к кронштейну | |
| 25 | 4***2 | Корпус ручного рычага тормоза в сборе | |
| 26 | 4***0 | Кронштейн крепления промежуточного рычага в сборе | |
| 27 | 2***9 | Шайба пружинная | |
| 28 | 2***9 | Гайка | |
| 29 | 4***0 | Трос ручного привода тормоза, задний в сборе | |
| 30 | 4***5 | Шайба упорная пружины | |
| 31 | 4***5 | Винт разжимного рычага регулировочный | |
| 32 | 4***6 | Втулка регулировочного винта | |
| 33 | 4***0 | Планка распорная колодок тормоза правая | |
| 34 | 4***0 | Рычаг ручного привода тормоза, разжимной правый | |
| 35 | 2***9 | Шайба | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 2***9 | Гайка | |
| 38 | 4***6 | Втулка скобы промежуточной подвески заднего троса | |
| 38 | Г***8 | Втулка скобы промежуточной подвески заднего троса | |
| 39 | 4***Б | Скоба заднего троса | |
| 40 | 4***6 | Гайка регулировочного наконечника задних тросов ручного привода тормоза | |
| 41 | 4***4 | Палец крепления уравнителя | |
| 42 | 4***А | Уравнитель задних тросов ручного привода в сборе | |
| 43 | 2***9 | Шплинт разводной | |
| 44 | 2***9 | Палец крепления наконечника заднего троса к уравнителю | |
| 45 | 4***8 | Пружина регулировочного наконечника задних тросов ручного привода тормоза | |
| 46 | 2***9 | Шайба | |
| 47 | 2***9 | Шплинт разводной | |
| 48 | 4***2 | Наконечник уравнителя задних тросов, регулировочный | |
| 49 | 2***9 | Шайба | |
| 50 | 4***3 | Пружина промежуточного рычага ручного привода тормоза оттяжная |
