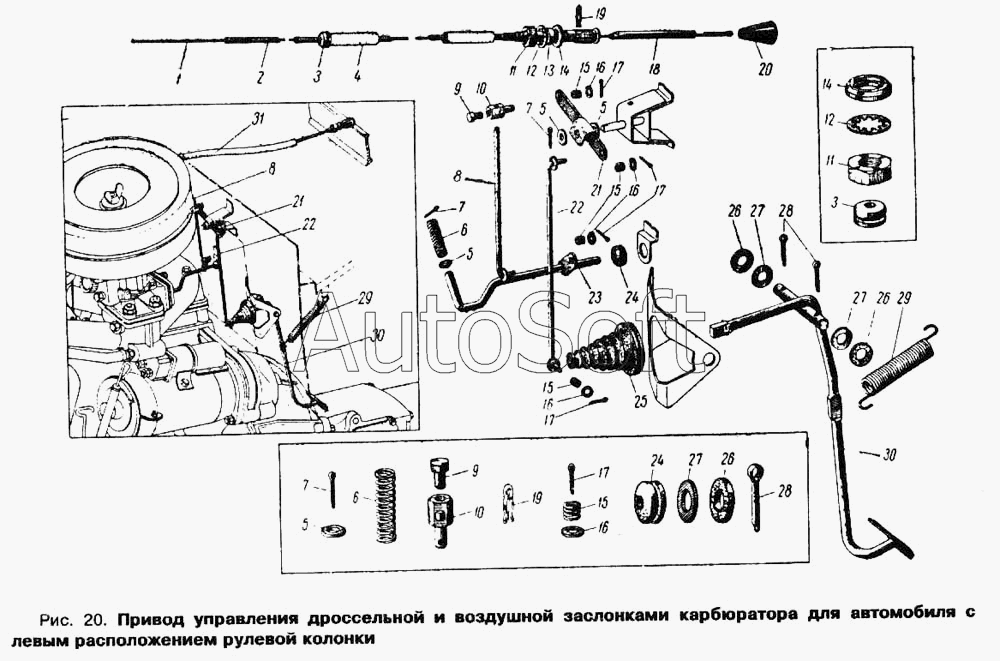

Каталог запасных частей к технике: АЗЛК Москвич 412. Привод управления дроссельной и воздушной заслонкой карбюратора для автомобиля с левым расположением рулевой колонки
16
16
16
16
17
17
17
17
31
30
30
29
29
28
28
27
27
27
26
26
26
25
24
24
23
22
22
21
21
20
19
19
19
18
1
15
15
15
15
14
14
13
12
12
11
11
10
10
9
9
8
8
7
7
7
6
6
5
5
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Тяга управления воздушной заслонкой | |
| 2 | 4***2 | Оболочка тяга управления воздушной заслонкой в сборе | |
| 3 | 4***9 | Втулка | |
| 4 | 4***0 | Трубка (кожух) предохранительная оболочка тяги управления воздушной заслонкой | |
| 5 | 2***8 | Шайба | |
| 6 | 4***0 | Пружина валика привода дроссельной заслонки | |
| 7 | 2***8 | Шплинт разводной | |
| 8 | 4***7 | Тяга соединения промежуточного рычага с валиком привода | |
| 9 | 3***8 | Болт крепления тяги к соединительной оси | |
| 10 | 4***8 | Ось соединительная | |
| 11 | 3***8 | Гайка | |
| 12 | 2***8 | Шайба пружинная с внутренним зубом | |
| 13 | 4***4 | Втулка проставочная | |
| 14 | 4***8 | Шайба проставочная | |
| 15 | 4***5 | Пружина | |
| 16 | 2***8 | Шайба | |
| 17 | 2***8 | Шплинт разводной | |
| 18 | 4***0 | Трубка тяги управления воздушной заслонкой | |
| 19 | 2***2 | Шплинт пружинный | |
| 20 | 4***5 | Ручка тяги управления воздушной заслонкой в сборе | |
| 21 | 4***0 | Рычаг привода дроссельной заслонки, промежуточный | |
| 22 | 4***5 | Тяга соединения педали акселератора с промежуточным рычагом привода | |
| 23 | 4***2 | Валик привода дроссельной заслонки | |
| 24 | 4***2 | Подшипник валика привода дроссельной заслонки | |
| 25 | 4***0 | Чехол педали акселератора пылезащитный | |
| 26 | 4***А | Сальник войлочный | |
| 27 | 2***8 | Шайба | |
| 28 | 2***8 | Шплинт разводной | |
| 29 | 4***5 | Пружина рычага педали акселератора | |
| 30 | 4***5 | Педаль акселератора в сборе | |
| 31 | 4***0 | Тяга управления воздушной заслонкой с оболочкой в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
