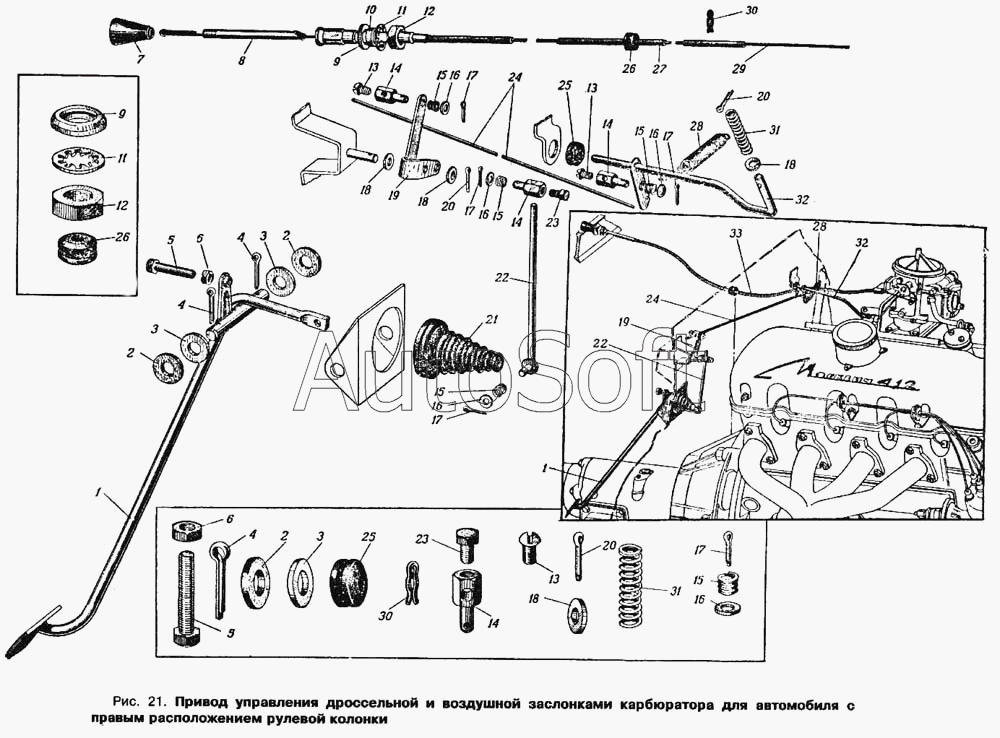

Каталог запасных частей к технике: АЗЛК Москвич 412. Привод управления дроссельной и воздушной заслонкой карбюратора для автомобиля с правым расположением рулевой колонки
26
26
18
18
18
18
19
19
20
20
20
21
22
22
23
23
24
24
25
25
17
17
17
17
17
27
28
28
29
30
30
31
31
32
32
33
1
1
16
16
16
16
16
15
15
15
15
15
14
14
14
14
13
13
13
12
12
11
11
10
9
9
8
7
6
6
5
5
4
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Педаль акселератора в сборе | |
| 2 | 4***А | Сальник войлочный | |
| 3 | 2***8 | Шайба | |
| 4 | 2***8 | Шплинт разводной | |
| 5 | 3***2 | Болт - ограничитель обратного хода педали акселератора | |
| 6 | 2***8 | Гайка | |
| 7 | 4***5 | Ручка тяги управления воздушной заслонкой в сборе | |
| 8 | 4***0 | Трубка тяги управления воздушной заслонкой | |
| 9 | 4***8 | Шайба проставочная | |
| 10 | 4***4 | Втулка проставочная | |
| 11 | 2***8 | Шайба пружинная с внутренним зубом | |
| 12 | 3***8 | Гайка | |
| 13 | 2***8 | Винт крепления тяга к соединительной оси | |
| 14 | 4***Б | Ось соединения промежуточного рычага к тяге валика привода | |
| 15 | 4***5 | Пружина | |
| 16 | 2***8 | Шайба | |
| 17 | 2***8 | Шплинт разводной | |
| 18 | 2***8 | Шайба | |
| 19 | 4***2 | Рычаг привода дроссельной заслонки, промежуточный | |
| 20 | 2***8 | Шплинт разводной | |
| 21 | 4***0 | Чехол педали акселератора пылезащитный | |
| 22 | 4***7 | Тяга соединения промежуточного рычага с валиком привода | |
| 23 | 3***8 | Болт крепления тяги к соединительной оси | |
| 24 | 4***9 | Тяга соединения промежуточного рычага с валиком привода | |
| 25 | 4***2 | Подшипник валика привода дроссельной заслонки | |
| 26 | 4***9 | Втулка | |
| 27 | 4***2 | Оболочка тяга управления воздушной заслонкой в сборе | |
| 28 | 4***5 | Пружина валика привода дроссельной заслонки | |
| 29 | 4***8 | Тяга управления воздушной заслонкой | |
| 30 | 2***2 | Шплинт пружинный | |
| 31 | 4***0 | Пружина валика привода дроссельной заслонки | |
| 32 | 4***2 | Валик привода дроссельной заслонки | |
| 33 | 4***0 | Тяга управления воздушной заслонкой с оболочкой в сборе |
