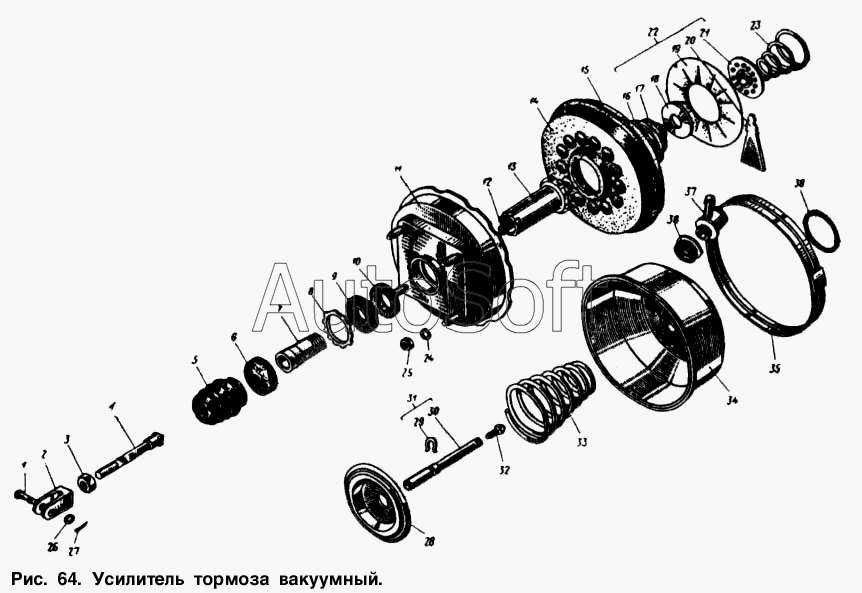

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Усилитель тормоза вакуумный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-3510010 | 4***0 | Усилитель вакуумный тормоза в сборе | |
| 1 | 2***9 | Палец толкателя М8х25 | |
| 2 | 4***4 | Вилка толкателя поршня главного цилиндра | |
| 3 | 2***9 | Гайка М8 | |
| 4 | 4***8 | Толкатель поршня с опорой в сборе | |
| 5 | 4***6 | Чехол защитный усилителя | |
| 6 | 4***6 | Фильтр воздушный усилителя | |
| 7 | 4***0 | Втулка прижимная опоры толкателя | |
| 8 | 4***4 | Шайба стопорная уплотнительной манжеты | |
| 9 | 4***0 | Манжета уплотнительная корпуса поршня | |
| 10 | 4***2 | Кольцо направляющее поршня усилителя | |
| 11 | 4***2 | Основание корпуса усилителя-в сборе | |
| 12 | 4***6 | Винт регулировочный центрального клапана | |
| 13 | 4***8 | Корпус поршня усилителя | |
| 14 | 4***8 | Диафрагма поршня усилителя | |
| 15 | 4***2 | Кольцо опорное диафрагмы поршня | |
| 16 | 4***0 | Кольцо запорное диафрагмы поршня | |
| 17 | 4***3 | Клапан центральный усилителя | |
| 18 | 4***5 | Шайба опорная центрального клапана | |
| 19 | 4***2 | Оболочка секторов опорного диска в сборе | |
| 20 | 4***8 | Сектор опорного диска диафрагмы | |
| 21 | 4***4 | Шайба фиксирующая секторов | |
| 22 | 4***6 | Диск опорный диафрагмы поршня в сборе | |
| 23 | 4***6 | Пружина возвратная сектора опорного диска | |
| 24 | 2***9 | Шайба 8 пружинная | |
| 25 | 2***9 | Гайка М8 | |
| 26 | 2***9 | Шайба 8 | |
| 27 | 2***9 | Шплинт 3,2х20 | |
| 28 | 4***4 | Тарелка опорная диска диафрагмы | |
| 29 | 4***6 | Скоба оси разжимного рычага | |
| 30 | 4***2 | Шток усилителя поршня | |
| 31 | 4***0 | Шток усилителя тормоза в сборе | |
| 32 | 4***1 | Болт регулировочный штока | |
| 33 | 4***8 | Пружина возвратная поршня | |
| 34 | 4***4 | Крышка корпуса усилителя в сборе | |
| 35 | 4***0 | Кольцо соединительное корпуса в сборе | |
| 36 | 4***2 | Втулка уплотнительная обратного клапана | |
| 37 | 4***9 | Клапан обратный в сборе | |
| 38 | 4***8 | Кольцо уплотнительное крышки |
