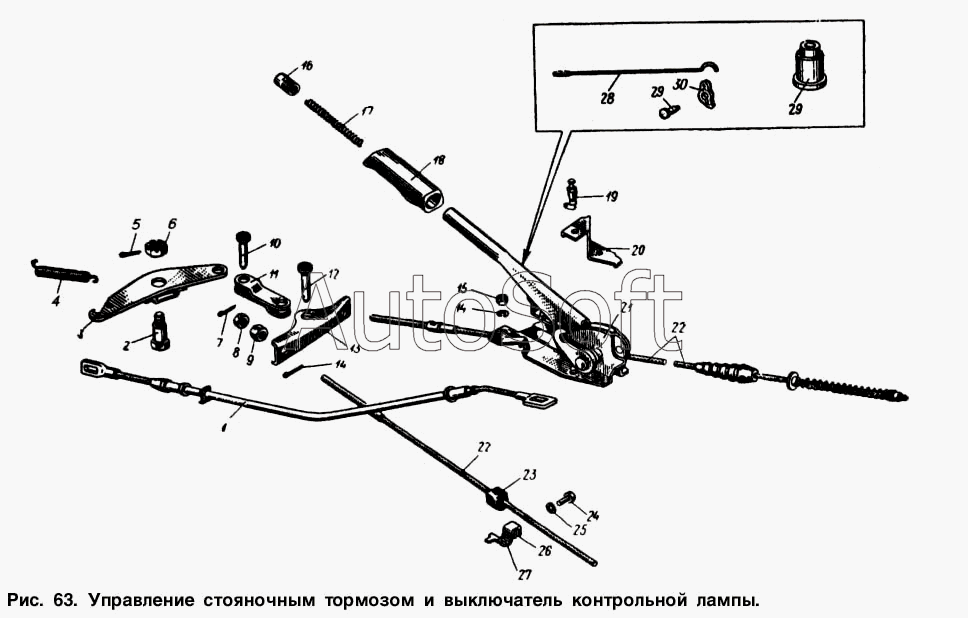

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Управление стояночным тормозом и выключатель контрольный лампы
22
22
14
14
15
16
17
18
19
20
21
13
23
24
25
26
27
28
29
29
30
5
1
2
3
4
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-3508097-02 | 4***2 | Чехол защитный троса задний | |
| 412-3508010 | 4***0 | Механизм ручного привода тормоза в сборе | |
| 412-3508044 | 4***4 | Рычаг промежуточный с серьгой и уравнителем в сборе | |
| 412-3508048 | 4***8 | Сектор ручного рычага тормоза | |
| 412-3508218 | 4***8 | Кожух защитный механизма привода тормоза | |
| 1 | 4***8 | Трос передний в сборе | |
| 2 | 4***6 | Ось промежуточного рычага | |
| 3 | 4***7 | Рычаг промежуточный в сборе | |
| 4 | 4***3 | Пружина промежуточного рычага ручного привода тормоза оттяжная | |
| 5 | 2***9 | Шплинт 2,5х20 | |
| 6 | 3***9 | Гайка М10х1 | |
| 7 | 2***9 | Шплинт разводной 3,2х16 | |
| 8 | 2***9 | Гайка М8 | |
| 9 | 4***6 | Гайка регулировочная наконечника | |
| 10 | 2***9 | Палец 8х20 | |
| 11 | 4***8 | Серьга уравнителя в сборе | |
| 12 | 2***9 | Палец толкателя М8х25 | |
| 13 | 4***6 | Уравнитель тросов | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***9 | Гайка | |
| 16 | 4***1 | Кнопка рычага | |
| 17 | 4***6 | Пружина тяги собачки | |
| 18 | 4***1 | Рукоятка ручного рычага тормоза | |
| 19 | 4***0 | Выключатель контрольной лампы | |
| 20 | 4***0 | Кронштейн выключателя контрольной лампы | |
| 21 | 4***2 | Рычаг ручного тормоза с сектором в сборе | |
| 22 | 4***0 | Трос ручного привода задний в сборе | |
| 23 | 4***6 | Втулка скобы заднего троса | |
| 24 | 2***9 | Болт М6х12 | |
| 25 | 2***9 | Болт М6х12 | |
| 26 | 2***9 | Гайка М6 | |
| 27 | 4***Б | Скоба заднего троса | |
| 28 | 4***8 | Тяга собачки | |
| 29 | 4***4 | Ось собачки | |
| 30 | 4***0 | Собачка ручного рычага тормоза |
