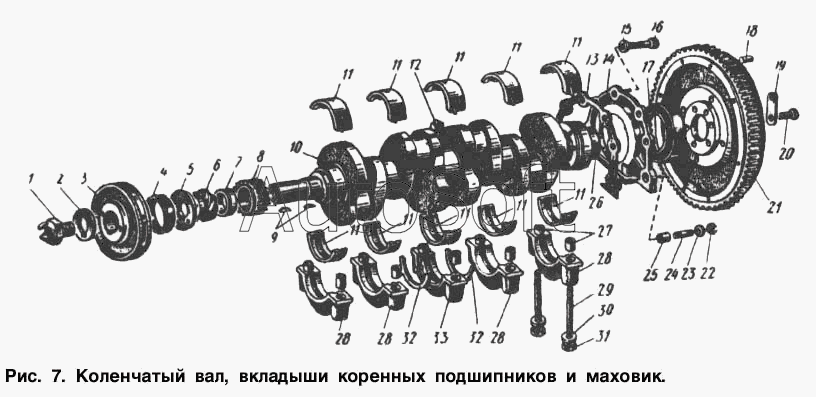

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Коленчатый вал, вкладыши коренных подшипников и маховик
26
17
18
19
20
21
22
23
24
25
16
27
27
28
28
28
28
29
30
31
32
32
33
7
1
2
3
4
5
6
8
9
10
11
11
11
11
11
11
11
11
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1005125 | 4***5 | Обод зубчатый маховика | |
| 412-100 5015-А | 4***А | Вал коленчатый | |
| 412-1005120 | 4***0 | Маховик | |
| 412-1005185-Б | 4***Б | Крышка заднего сальника с сальником в сборе | |
| 1 | 4***4 | Храповик коленчатого вала | |
| 2 | 4***5 | Шайба стопорная храповика | |
| 3 | 4***1 | Шкив в сборе | |
| 4 | 4***4 | Сальник коленчатого вала передний в сборе | |
| 5 | 4***1 | Маслоотражатель | |
| 6 | 4***4 | Шестерня привода масляного насоса | |
| 7 | 4***6 | Втулка распорная | |
| 8 | 4***0 | Звездочка распределительная | |
| 9 | 2***4 | Шпонка 4х8 сегментная | |
| 10 | 4***А | Вал коленчатый с пробками в сборе | |
| 11 | 4***3 | Вкладыш подшипника | |
| 12 | 3***4 | Пробка М18х1,5 | |
| 13 | 4***Б | Прокладка крышки заднего сальника | |
| 14 | 4***Б | Крышка заднего сальника коленчатого вала | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***9 | Болт М6х20 | |
| 17 | 4***0 | Сальник коленчатого вала задний в сборе | |
| 18 | 3***1 | Штифт 6,312х27 | |
| 19 | 4***9 | Пластина стопорная болтов крепления маховика | |
| 20 | 4***7 | Болт крепления маховика | |
| 21 | 4***5 | Маховик в сборе | |
| 22 | 2***9 | Шайба 8 пружинная | |
| 23 | 2***9 | Шайба 8 | |
| 24 | 3***9 | Шпилька М8х1х28 | |
| 25 | 3***0 | Штифт 12х11 | |
| 26 | 4***1 | Подшипник первичного вала коробки передач передний | |
| 27 | 3***1 | Штифт 16,5х15 | |
| 27 | 7***9 | Штифт 16,5х15 | |
| 28 | 4***0 | Крышка подшипников коленчатого вала | |
| 29 | 3***2 | Шпилька М12х1,25х75 | |
| 30 | 3***6 | Шайба 12,5 | |
| 31 | 3***2 | Гайка М12х1,25 | |
| 32 | 4***1 | Шайба упорная подшипника | |
| 33 | 4***5 | Крышка среднего подшипника коленчатого вала |
