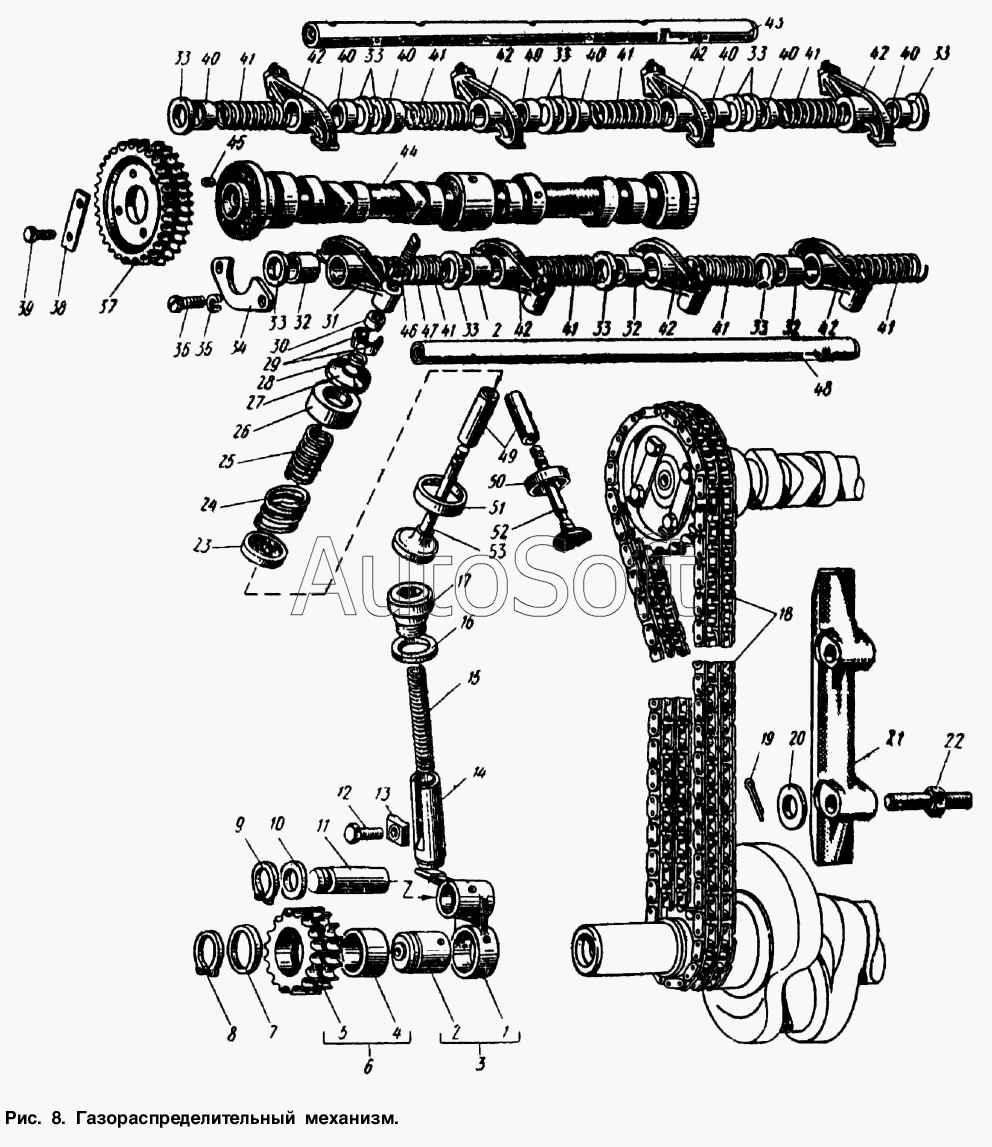

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Газораспределительный механизм
39
24
25
26
27
28
29
30
31
32
32
32
33
33
33
33
33
33
33
33
33
34
35
36
37
38
23
40
40
40
40
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
43
44
45
46
47
48
49
50
51
52
53
8
1
2
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 367017 | 3***7 | Заглушка оси коромысел | |
| 412-1006010 | 4***0 | Вал распределительный с штифтом и заглушками в сборе | |
| 412-1006050-10 | 4***0 | Рычаг со звездочкой в сборе | |
| 412-1006057 | 4***7 | Заглушка | |
| 412-1006064 | 4***4 | Плунжер натяжного устройства с вставкой в сборе | |
| 412-1007033-БР | 4***Р | Втулка клапана направляющая, увеличенная на 0,25 мм | |
| 412-1007080-БР | 4***Р | Седло выпускного клапана вставное увеличенное на 0,6 мм | |
| 412-1007082-БР | 4***Р | Седло впускного клапана вставное увеличенное на 0,6 мм | |
| 1 | 4***0 | Рычаг натяжного устройства | |
| 2 | 4***3 | Ось звездочки натяжного устройства | |
| 3 | 4***0 | Рычаг натяжного устройства в сборе | |
| 4 | 4***7 | Втулка звездочки натяжного устройства | |
| 5 | 4***0 | Звездочка натяжного устройства | |
| 6 | 4***0 | Звездочка натяжного устройства в сборе | |
| 7 | 3***3 | Шайба 22 | |
| 8 | 3***1 | Кольцо 22 пружинное упорное | |
| 9 | 3***0 | Кольцо 12 пружинное упорное | |
| 10 | 3***4 | Шайба 12 | |
| 11 | 4***6 | Ось рычага натяжного устройства | |
| 12 | 3***9 | Болт М10х24 стопорный | |
| 13 | 4***1 | Пластина прижимная плунжера | |
| 14 | 4***1 | Плунжер натяжного устройства | |
| 15 | 4***0 | Пружина натяжного устройства | |
| 16 | 3***5 | Шайба 22 | |
| 17 | 3***9 | Пробка-заглушка М22х1,5 | |
| 18 | 4***0 | Цепь привода вала в сборе | |
| 19 | 2***1 | Шплинт 2х10 разводной | |
| 20 | 2***4 | Шайба 6 | |
| 21 | 4***8 | Успокоитель цепи | |
| 22 | 4***0 | Ось успокоителя цепи | |
| 23 | 4***0 | Шайба пружины клапана опорная | |
| 24 | 4***0 | Пружина клапана наружная | |
| 25 | 4***1 | Пружина клапана внутренняя | |
| 26 | 4***4 | Колпак клапана маслозащитный | |
| 27 | 4***5 | Тарелка пружины клапана | |
| 28 | 4***7 | Шайба тарелки пружин клапана уплотнительная | |
| 29 | 4***8 | Сухарь клапана | |
| 30 | 4***7 | Наконечник стержня клапана | |
| 31 | 4***6 | Коромысло клапана | |
| 32 | 4***4 | Втулка коромысла клапана распорная большая | |
| 33 | 3***6 | Шайба 16 | |
| 34 | 4***8 | Фланец распределительного вала упорный | |
| 35 | 2***4 | Шайба 6 пружинная | |
| 36 | 2***7 | Винт М6х20 | |
| 37 | 4***0 | Звездочка распределительного вала ведомая | |
| 38 | 4***3 | Пластина стопорная болтов крепления ведомой звездочки распределительного вала | |
| 39 | 2***7 | Болт М6х14 | |
| 40 | 4***6 | Втулка коромысла клапана распорная малая | |
| 41 | 4***0 | Пружина коромысел клапанов подвижная | |
| 42 | 4***9 | Коромысло клапана в сборе | |
| 43 | 4***4 | Ось коромысел выпускных клапанов с заглушками в сборе | |
| 44 | 4***5 | Вал распределительный | |
| 45 | 3***0 | Штифт 8х10 | |
| 46 | 3***3 | Контргайка болта коромысла | |
| 47 | 4***2 | Винт регулировочный коромысла | |
| 48 | 4***0 | Ось коромысел впускных клапанов с заглушками в сборе | |
| 49 | 4***3 | Втулка клапана направляющая | |
| 50 | 4***0 | Седло выпускного клапана вставное | |
| 51 | 4***2 | Седло впускного клапана вставное | |
| 52 | 4***1 | Клапан выпускной | |
| 53 | 4***1 | Клапан впускной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
