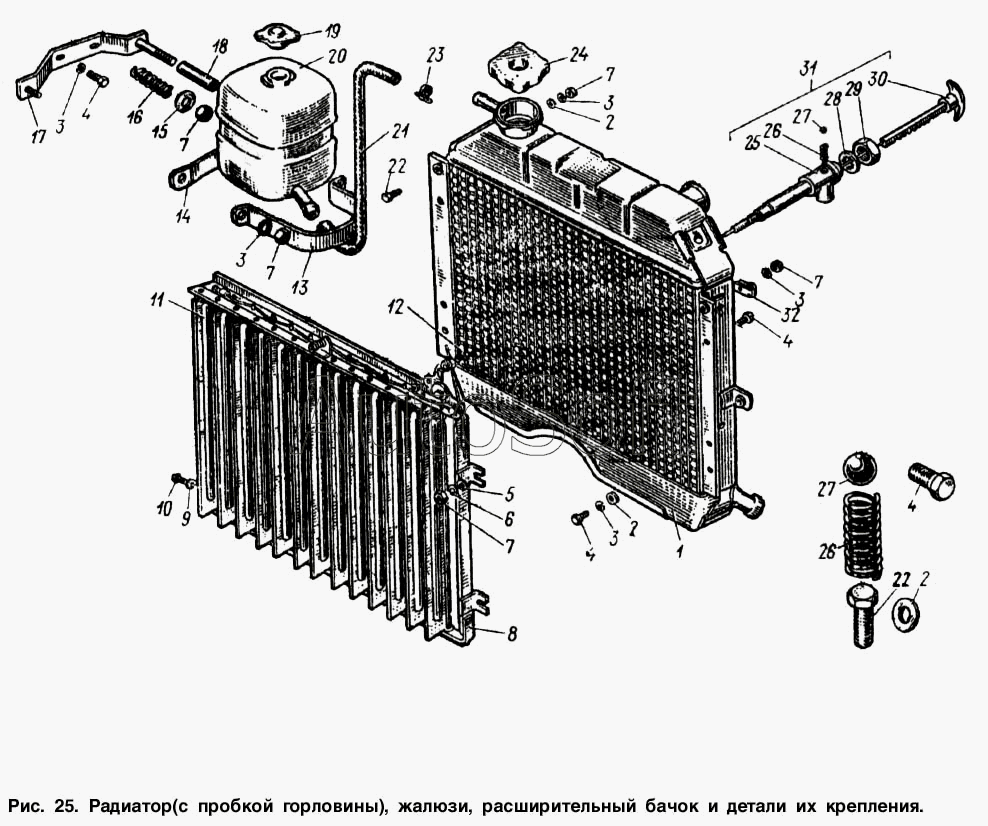

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Радиатор (с пробкой горловины), жалюзи, расширительный бачок и детали их крепления
1
2
2
2
3
3
3
3
3
4
4
4
4
5
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1301008-20 | 4***0 | Радиатор с пробкой в сборе | |
| 1 | 4***0 | Радиатор в сборе | |
| 2 | 2***9 | Шайба 6 увеличенная | |
| 3 | 2***9 | Болт М6х12 | |
| 3 | 2***9 | Болт М6х12 | |
| 4 | 2***9 | Болт М6х14 | |
| 4 | 2***9 | Болт М6х14 | |
| 5 | 2***9 | Шайба 6 | |
| 6 | 2***9 | Шайба 6 пружинная | |
| 7 | 2***9 | Гайка | |
| 7 | 2***9 | Гайка | |
| 7 | 2***9 | Гайка | |
| 8 | 4***3 | Рамка жалюзи радиатора в сборе | |
| 9 | 2***2 | Шайба 5 пружинная | |
| 10 | 2***6 | Винт М5х8 | |
| 11 | 4***0 | Жалюзи радиатора в сборе | |
| 12 | 2***8 | Винт М5х8 | |
| 13 | 4***2 | Хомут крепления бачка | |
| 14 | 4***0 | Основание хомута | |
| 15 | 4***0 | Тарелка пружины хомута | |
| 16 | 4***5 | Пружина хомута | |
| 17 | 4***5 | Кронштейн бачка в сборе | |
| 18 | 4***7 | Втулка пружины | |
| 19 | 4***5 | Пробка бачка в сборе | |
| 20 | 4***0 | Бачок расширительный в сборе | |
| 21 | 4***0 | Шланг пароотводящей трубки | |
| 22 | 2***9 | Болт М6х20 | |
| 23 | 3***8 | Хомут 26 в сборе | |
| 24 | 4***0 | Пробка радиатора в сборе | |
| 25 | 4***0 | Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе | |
| 26 | 4***4 | Пружина фиксатора ручки управления жалюзи радиатора | |
| 27 | 2***1 | Шарик V 8мм Н | |
| 28 | 2***2 | Шайба 16 пружинная | |
| 29 | 2***9 | Гайка М16х1,5 | |
| 30 | 4***3 | Ручка управления жалюзи радиатора с тягой в сборе | |
| 31 | 4***0 | Ручка управления жалюзи радиатора с тягой и фиксатором в сборе | |
| 32 | 4***8 | Скоба |
