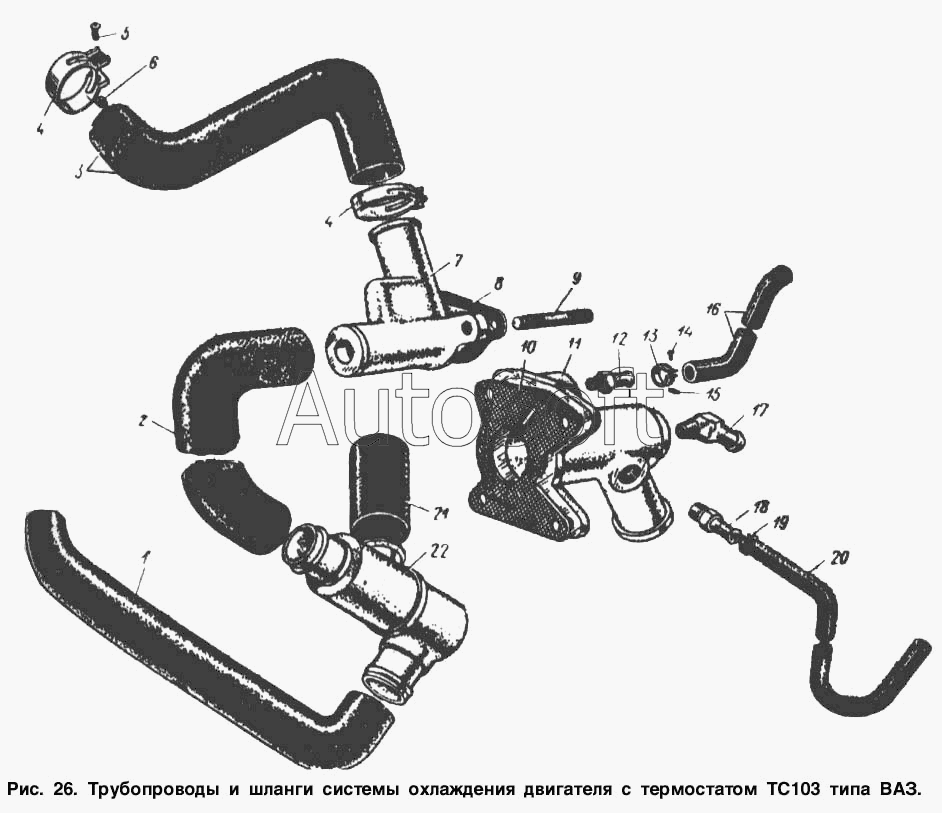

Каталог запасных частей к технике: АЗЛК Москвич-2137 (1977). Трубопроводы и шланги системы охлаждения двигателя с термостатом ТС103 типа ВАЗ
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Шланг подводящий | |
| 2 | 4***0 | Шланг перепускной термостата системы охлаждения | |
| 3 | 4***0 | Шланг отводящий | |
| 4 | 2***9 | Хомут 42 | |
| 5 | 2***9 | Винт М5х30 | |
| 6 | 2***9 | Гайка М5 | |
| 7 | 4***4 | Патрубок выпускной водяной рубашки двигателя | |
| 8 | 4***2 | Прокладка | |
| 9 | 3***9 | Шпилька М8х1х28 | |
| 10 | 4***0 | Прокладка патрубка водяного насоса | |
| 11 | 4***0 | Патрубок подводящий водяного насоса | |
| 12 | 4***1 | Штуцер | |
| 13 | 2***0 | Хомут 22 | |
| 14 | 2***9 | Винт М5х25 | |
| 15 | 2***9 | Гайка М5 | |
| 16 | 4***0 | Шланг отводящий подогрева впускной трубы | |
| 17 | 4***0 | Угольник отводящего шланга отопителя | |
| 18 | 3***9 | Ниппель К 3/8" | |
| 19 | 3***0 | Хомут 18 в сборе | |
| 20 | 4***0 | Шланг, отводящий от карбюратора жидкость для подогрева | |
| 21 | 4***0 | Шланг подводящий водяного насоса | |
| 22 | 4***0 | Гнездо с термостатом типа ТС103 в сборе |
