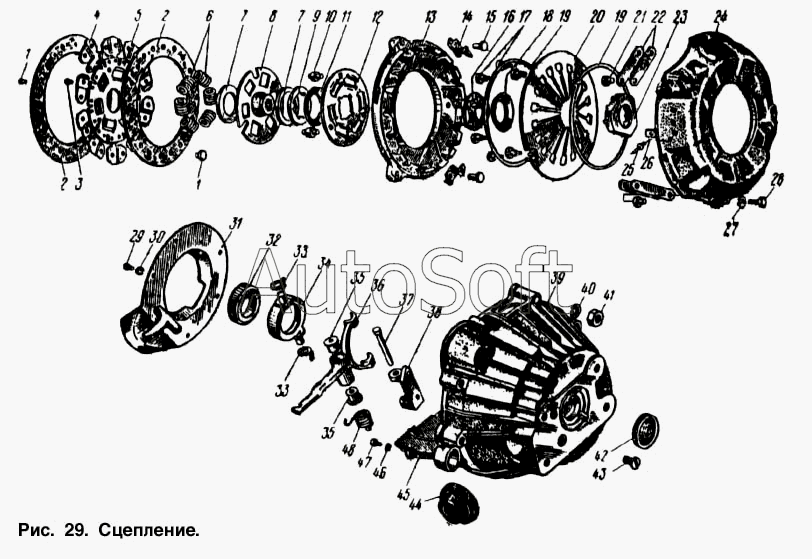

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Сцепление
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1601090 | 4***0 | Диск сцепления нажимной с кожухом в сборе | |
| 412-1601101 | 4***1 | Пружина нажимная с пятой в сборе | |
| 412-1601122 | 4***2 | Кожух сцепления с пластинами в сборе | |
| 412-1601130-01 | 4***1 | Диск сцепления ведомый в сборе | |
| 412-1601132-10 | 4***0 | Диск сцепления ведомый с пластинами в сборе | |
| 412-1601175 | 4***5 | Вилка с кронштейном в сборе | |
| 412-1601178 | 4***8 | Вилка с подшипником в сборе | |
| 412-1601180-02 | 4***2 | Подшипник выключения сцепления в сборе | |
| 412-1601271 | 4***1 | Грузик балансировочный (По потребности) | |
| 412-1601272 | 4***2 | Грузик балансировочный (По потребности) | |
| 412-1601273 | 4***3 | Грузик балансировочный (По потребности) | |
| 412-1601274 | 4***4 | Грузик балансировочный (По потребности) | |
| 412-1601275 | 4***5 | Грузик балансировочный (По потребности) | |
| 412-1601276 | 4***6 | Грузик балансировочный(По потребности) | |
| 412-1601277 | 4***7 | Грузик балансировочныйПо потребности) | |
| 412-1601953 | 4***3 | Подшипник со звеньями в сборе (комплект) | |
| 412-1601954-20 | 4***0 | Накладка фрикционная с заклепками (комплект) | |
| 412Э-1601010-01 | 4***1 | Картер сцепления в сборе | |
| 412Э-1601950 | 4***0 | Картер сцепления в сборе (комплект) | |
| 1 | 3***7 | Заклепка 4х5,4 | |
| 2 | 4***1 | Накладка фрикционная ведомого диска | |
| 3 | 3***9 | Заклепка 3х5 | |
| 4 | 4***0 | Пластина пружинная | |
| 5 | 4***3 | Диск сцепления ведомый | |
| 6 | 4***0 | Пружина демпфера | |
| 7 | 4***8 | Кольцо фрикционное демпфера | |
| 8 | 4***2 | Ступица ведомого диска | |
| 9 | 4***5 | Кольцо упорное демпфера | |
| 10 | 4***8 | Палец упорный | |
| 11 | 4***7 | Кольцо пружинное демпфера | |
| 12 | 4***3 | Пластина демпфера | |
| 13 | 4***3 | Диск сцепления нажимной | |
| 14 | 4***3 | Звено соединительное | |
| 15 | 3***8 | Заклепка 6,3х19 | |
| 16 | 4***7 | Втулка центральная | |
| 17 | 3***2 | Палец стяжной | |
| 18 | 4***9 | Шайба пружинная | |
| 19 | 4***0 | Кольцо опорное | |
| 20 | 4***5 | Пружина нажимная | |
| 21 | 3***9 | Заклепка 6,2х9,5 | |
| 22 | 4***0 | Пластина соединительная | |
| 23 | 4***4 | Пята опорная | |
| 24 | 4***5 | Кожух сцепления | |
| 25 | 3***5 | Заклепка 4,8х8 (По потребности) | |
| 26 | 4***0 | Грузик балансировочный (По потребности) | |
| 27 | 2***9 | Шайба 8 пружинная | |
| 28 | 2***9 | Болт М8х25 | |
| 29 | 2***9 | Винт М6х8 | |
| 30 | 2***9 | Шайба 6 пружинная | |
| 31 | 4***0 | Щиток вентиляционный | |
| 32 | 4***2 | Подшипник выключения сцепления | |
| 33 | 4***7 | Звено соединительное | |
| 34 | 4***5 | Обойма подшипника | |
| 35 | 4***6 | Втулка вилки | |
| 36 | 4***3 | Вилка выключения сцепления | |
| 37 | 4***5 | Ось вилки | |
| 38 | 4***9 | Кронштейн вилки | |
| 39 | 4***0 | Картер сцепления | |
| 40 | 2***9 | Шайба 10 пружинная | |
| 41 | 2***9 | Гайка М10х1,25 | |
| 42 | 4***3 | Сальник первичного вала коробки передач в сборе | |
| 43 | 2***9 | Винт М8х18 | |
| 44 | 4***1 | Чехол вилки пылезащитный | |
| 45 | 4***0 | Щиток картера сцепления | |
| 46 | 2***9 | Болт М6х12 | |
| 47 | 2***9 | Болт М6х14 | |
| 48 | 4***5 | Пружина оттяжная |
