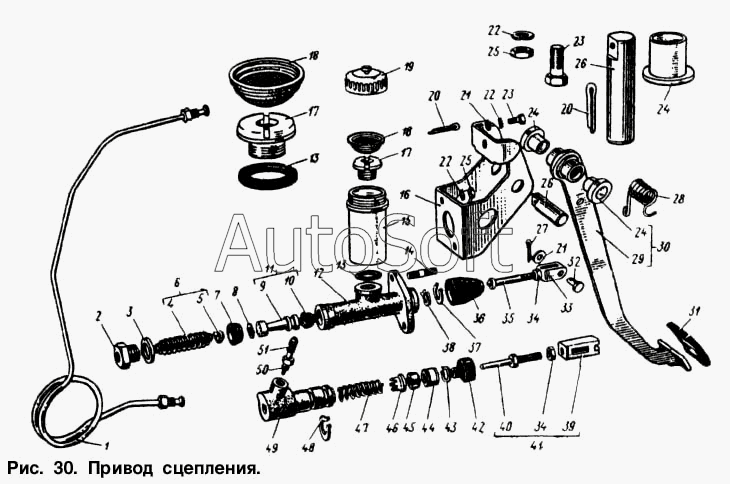

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Привод сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
20
20
21
21
22
22
22
23
23
24
24
24
25
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-3505950 | 4***0 | Толкатель поршня главного цилиндра (комплект) | |
| 412-1602510-01 | 4***1 | Рабочий цилиндр привода сцепления в сборе | |
| 1 | 4***0 | Трубка привода включения сцепления в сборе | |
| 2 | 4***7 | Штуцер главного цилиндра привода выключения сцепления | |
| 3 | 4***1 | Прокладка штуцера | |
| 4 | 4***2 | Пружина главного цилиндра | |
| 5 | 4***7 | Держатель возвратной пружины поршня главного цилиндра привода выключения сцепления | |
| 6 | 4***1 | Пружина в сборе | |
| 7 | 4***5 | Манжета уплотнительная | |
| 8 | 4***0 | Клапан поршня главного цилиндра тормоза | |
| 9 | 4***9 | Поршень главного цилиндра | |
| 10 | 4***3 | Манжета поршня главного цилиндра привода выключения сцепления уплотнительная наружная | |
| 11 | 4***8 | Поршень главного цилиндра в сборе | |
| 12 | 4***6 | Корпус главного цилиндра | |
| 13 | 4***1 | Прокладка штуцера бачка тормоза | |
| 14 | 3***2 | Шпилька М8х18 | |
| 15 | 4***Б | Корпус бачка | |
| 16 | 4***8 | Кронштейн педали сцепления | |
| 17 | 4***5 | Штуцер бачка | |
| 18 | 4***1 | Сетка бачка в сборе | |
| 19 | 4***0 | Крышка бачка | |
| 20 | 2***3 | Шплинт 4х25 | |
| 21 | 2***9 | Шайба 8 | |
| 21 | 2***9 | Шайба 8 | |
| 22 | 2***9 | Шайба 8 пружинная | |
| 23 | 2***9 | Болт М8х18 | |
| 24 | 4***7 | Втулка ступицы | |
| 25 | 2***9 | Шайба 8 пружинная | |
| 26 | 4***5 | Ось педали | |
| 27 | 2***9 | Шплинт 3,2х20 | |
| 28 | 4***Б | Пружина оттяжная педали сцепления | |
| 29 | 4***5 | Педаль сцепления | |
| 30 | 4***0 | Педаль сцепления с втулками в сборе | |
| 31 | 4***8 | Накладка площадки педали | |
| 32 | 2***9 | Палец толкателя М8х25 | |
| 33 | 4***4 | Вилка толкателя поршня главного цилиндра | |
| 34 | 2***9 | Гайка М8 | |
| 34 | 2***9 | Гайка М8 | |
| 35 | 4***2 | Толкатель | |
| 36 | 4***5 | Колпак защитный | |
| 37 | 4***8 | Кольцо стопорное | |
| 38 | 4***Б | Шайба упорная | |
| 39 | 4***4 | Наконечник толкателя вилки | |
| 40 | 4***1 | Толкатель вилки | |
| 41 | 4***1 | Толкатель вилки выключения сцепления в сборе | |
| 42 | 4***1 | Колпак защитный | |
| 43 | 4***8 | Кольцо стопорное | |
| 44 | 4***4 | Поршень цилиндра | |
| 45 | 4***1 | Манжета уплотнительная поршня | |
| 46 | 4***5 | Грибок распорный манжеты | |
| 47 | 4***7 | Пружина цилиндра | |
| 48 | 4***5 | Кольцо стопорное цилиндра | |
| 49 | 4***1 | Рабочий цилиндр привода | |
| 50 | 4***4 | Клапан перепускной | |
| 51 | 4***5 | Колпачок клапана |
