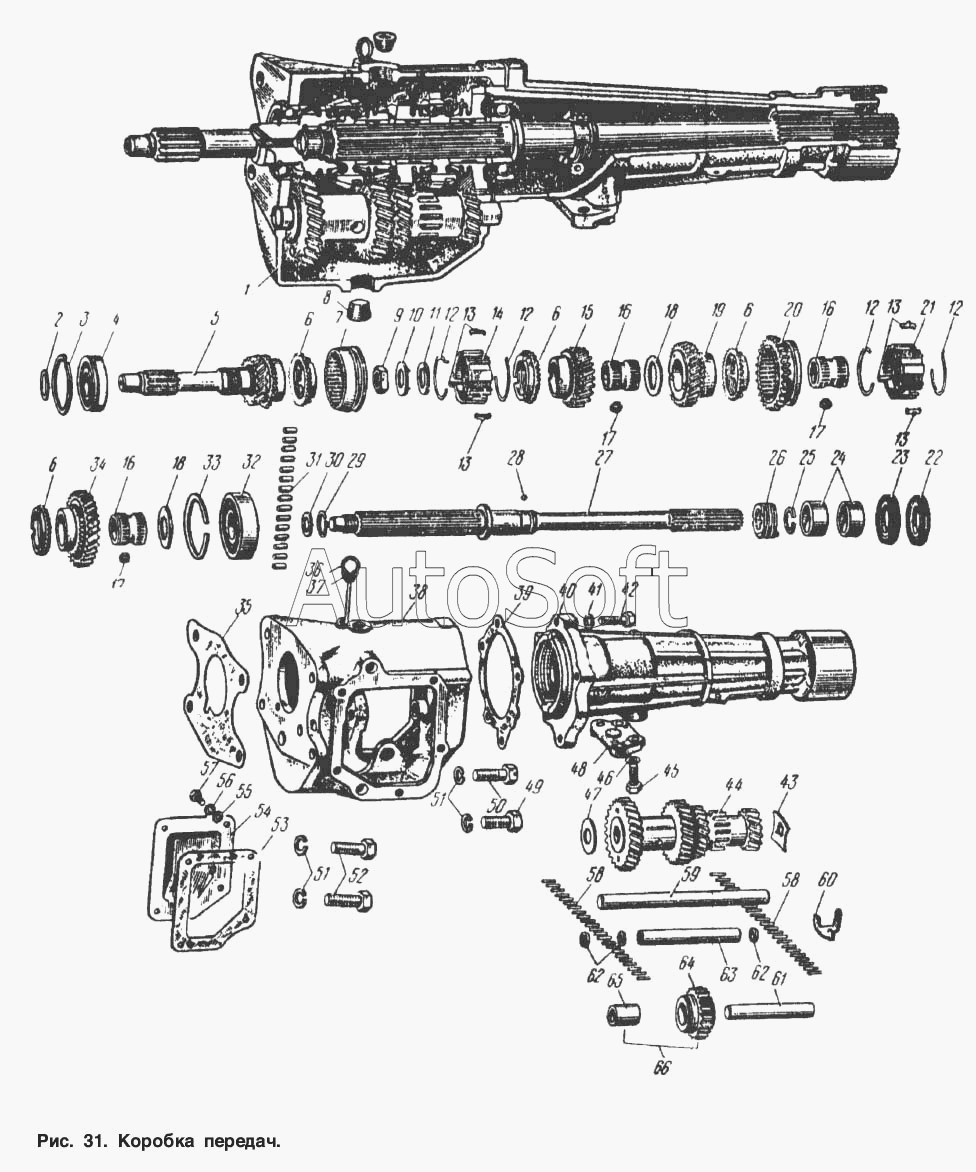

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Коробка передач
1
2
3
4
4
5
6
6
6
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
15
16
16
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
58
59
60
61
62
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1701228 | 4***8 | Грязеотражатель удлинителя | |
| 408-1701063 | 4***3 | Шайба упорная блока шестерен промежуточного вала коробки передач задняя (с черной меткой) | |
| 408-1701064 | 4***4 | Шайба упорная блока шестерен промежуточного вала коробки передач задняя (с желтой меткой) | |
| 408-1701139 | 4***9 | Шестерня заднего хода коробки передач со ступицей в сборе (комплект) | |
| 408-1701154 | 4***4 | Муфта синхронизатора третьей и четвертой передач со ступицей в сборе (комплект) | |
| 1 | 4***0 | Коробка передач в сборе | |
| 2 | 4***4 | Кольцо заднего подшипника первичного вала коробки передач стопорное | |
| 3 | 4***8 | Кольцо заднего подшипника первичного вала коробки передач упорное | |
| 4 | 4***1 | Подшипник первичного вала задний | |
| 4 | 5***1 | Подшипник первичного вала задний | |
| 5 | 4***0 | Вал коробки передач первичный | |
| 6 | 4***1 | Кольцо синхронизатора блокирующее | |
| 7 | 4***5 | Муфта синхронизатора третьей и четвертой передач | |
| 8 | 3***8 | Пробка К1/2" | |
| 9 | 4***7 | Гайка вторичного вала | |
| 10 | 4***Б | Шайба стопорная гайки вторичного вала | |
| 11 | 4***Б | Шайба пружинная гайки вторичного вала | |
| 12 | 4***1 | Пружина синхронизатора | |
| 13 | 4***2 | Сухарь синхронизатора коробки передач | |
| 14 | 4***5 | Ступица муфты синхронизатора третьей и четвертой передач | |
| 15 | 4***1 | Шестерня третьей передачи вторичного вала коробки передач | |
| 16 | 4***1 | Втулка вторичного вала | |
| 17 | 4***Б | Сухарь втулки вторичного вала | |
| 18 | 4***5 | Шайба шестерен вторичного вала распорная | |
| 19 | 4***7 | Шестерня второй передачи вторичного вала коробки передач | |
| 20 | 4***0 | Шестерня заднего хода ведомая | |
| 21 | 4***4 | Ступица шестерни заднего хода коробки передач | |
| 22 | 4***4 | Сальник удлинителя наружный | |
| 23 | 4***3 | Сальник удлинителя внутренний | |
| 24 | 4***5 | Втулка заднего подшипника вторичного вала | |
| 25 | 4***1 | Кольцо запорное шестерни спидометра | |
| 26 | 4***3 | Шестерня привода спидометра ведущая | |
| 27 | 4***5 | Вал коробки передач вторичный | |
| 28 | 2***3 | Шарик 4-200 | |
| 29 | 4***2 | Кольцо запорное переднего подшипника | |
| 30 | 3***2 | Шайба упорная роликов | |
| 31 | 4***0 | Ролик переднего подшипника вторичного вала | |
| 32 | 4***1 | Подшипник вториного вала средний | |
| 32 | 6***Ш | Подшипник вториного вала средний | |
| 33 | 4***2 | Кольцо упорное среднего подшипника | |
| 34 | 4***2 | Шестерня первой передачи вторичного вала коробки передач | |
| 35 | 4***8 | Прокладка коробки передач передняя | |
| 36 | 4***А | Указатель уровня масла в сборе | |
| 37 | 4***А | Шайба указателя уровня масла | |
| 38 | 4***5 | Картер коробки передач | |
| 39 | 4***3 | Прокладка удлинителя | |
| 40 | 4***Б | Удлинитель картера коробки передач в сборе | |
| 41 | 2***9 | Шайба 8 пружинная | |
| 42 | 2***9 | Болт М8х28 | |
| 43 | 4***2 | Шайба упорная блока шестерен промежуточного вала коробки передач задняя (с синей меткой) | |
| 44 | 4***0 | Блок шестерен промежуточного вала коробки передач | |
| 45 | 2***9 | Болт М10х28 | |
| 46 | 2***9 | Шайба 10 пружинная | |
| 47 | 4***0 | Шайба упорная блока шестерен промежуточного вала коробки передач передняя | |
| 48 | 4***2 | Кронштейн задней опоры двигателя | |
| 49 | 2***9 | Болт М 12х3О | |
| 50 | 3***9 | Болт М12х35 | |
| 51 | 2***9 | Шайба 12 пружинная | |
| 52 | 2***9 | Болт М12х35 | |
| 53 | 4***1 | Прокладка крышки люка картера коробки передач со стороны промежуточной шестерни заднето хода | |
| 54 | 4***Б | Крышка люка паразитной шестерни | |
| 55 | 2***9 | Шайба 6 | |
| 56 | 2***9 | Шайба 6 пружинная | |
| 57 | 2***9 | Болт М6х14 | |
| 58 | 4***2 | Игла подшипника блока шестерен | |
| 59 | 4***2 | Ось блока шестерен промежуточного вала коробки передач | |
| 60 | 4***4 | Стопор осей блока шестерен промежуточного вала и промежуточной шестерни | |
| 61 | 4***2 | Ось паразитной шестерни | |
| 62 | 4***4 | Кольцо упорное подшипника | |
| 63 | 4***8 | Трубка промежуточного вала распорная | |
| 64 | 4***2 | Шестерня паразитная заднего хода | |
| 65 | 4***4 | Втулка паразитной шестерни | |
| 66 | 4***0 | Шестерня паразитная заднего хода в сборе |
