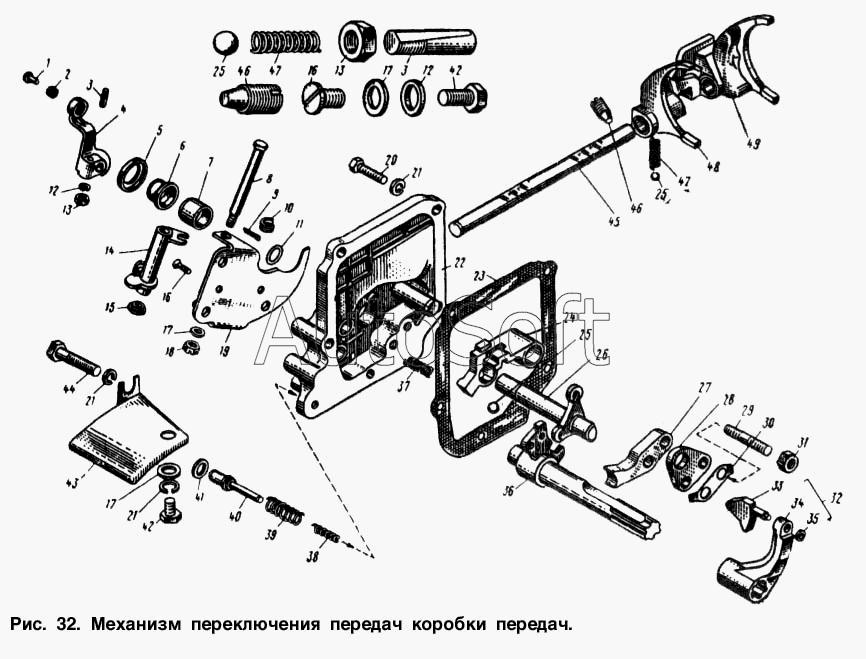

Каталог запасных частей к технике: АЗЛК Москвич-2734 (1998). Механизм переключения передач коробки передач
408-1702011
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
17
17
18
19
20
21
21
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 407-1702049-21 | 4***1 | Рычаг переключения заднего хода | |
| 407-1702052 | 4***2 | Стержень замка вилок переключения передач направляющий | |
| 407-1702075 | 4***5 | Прокладка упора включения заднего хода регулировочная | |
| 408-1702011 | 4***1 | Механизм переключения передач в сборе | |
| 408-1702013 | 4***3 | Крышка боковая | |
| 1 | 4***6 | Гильза втулки рычага переключателя передач | |
| 2 | 4***4 | Втулка рычагов | |
| 3 | 4***1 | Клин крепления рычагов | |
| 4 | 4***3 | Рычаг переключателя передач с втулкой и гильзой в сборе | |
| 5 | 4***4 | Обойма манжеты-скребка вала переключения передач | |
| 6 | 4***3 | Манжета-скребок вала переключателя передач | |
| 7 | 4***5 | Втулка вала переключателя передач | |
| 8 | 4***6 | Палец нижнего рычага | |
| 9 | 2***3 | Шплинт 2,5х12 | |
| 10 | 4***А | Вкладыш нижнего рычага управления переключателем передач | |
| 11 | 4***0 | Сальник боковой крышки | |
| 12 | 2***9 | Шайба 8 пружинная | |
| 13 | 2***9 | Шайба 8 пружинная | |
| 14 | 4***6 | Рычаг управления переключателем передач нижний с втулкой и гильзой в сборе | |
| 15 | 4***3 | Втулка | |
| 16 | 2***9 | Винт М5х10 | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 3***9 | Гайка М8 | |
| 19 | 4***2 | Кронштейн нижнего рычага управления переключателем передач | |
| 20 | 2***9 | Болт М8х22 | |
| 21 | 2***9 | Шайба 8 пружинная | |
| 22 | 4***2 | Крышка картера коробки передача боковая в сборе | |
| 23 | 4***1 | Прокладка боковой крышки картера коробки передач | |
| 24 | 4***А | Замок вилок переключения передачи заднего хода | |
| 25 | 2***1 | Шарик V 8мм Н | |
| 26 | 4***А | Переключатель передач в сборе | |
| 27 | 4***Б | Упор рычага переключения заднего хода | |
| 28 | 4***8 | Кронштейн вала переключателя | |
| 29 | 3***8 | Шпилька М8х 1х25 | |
| 30 | 4***2 | Пластина стопорная | |
| 31 | 2***1 | Гайка М8х1 | |
| 32 | 4***Б | Вилка переключения заднего хода в сборе | |
| 33 | 4***Б | Сухарь вилки заднего хода | |
| 34 | 4***Б | Вилка переключения заднего хода | |
| 35 | 2***0 | Шайба 3 | |
| 36 | 4***1 | Рычаг переключения заднего хода в сборе | |
| 37 | 4***А | Пружина фиксатора рычага переключения | |
| 38 | 4***6 | Пружина упора включения заднего хода внутренняя | |
| 39 | 4***4 | Пружина упора включения заднего хода | |
| 40 | 4***3 | Упор включения заднего хода | |
| 41 | 4***А | Прокладка упора включения заднего хода регулировочная | |
| 42 | 2***9 | Болт М8х12 | |
| 43 | 4***8 | Щиток упора заднего хода коробки передач защитный | |
| 44 | 2***9 | Болт М8х50 | |
| 45 | 4***1 | Стержень вилок переключения передач | |
| 46 | 3***9 | Винт М8х1х22 | |
| 47 | 4***1 | Пружина фиксатора вилок переключения передач | |
| 48 | 4***1 | Вилка переключения первой и второй передач | |
| 49 | 4***1 | Вилка переключения третьей и четвертой передач |
