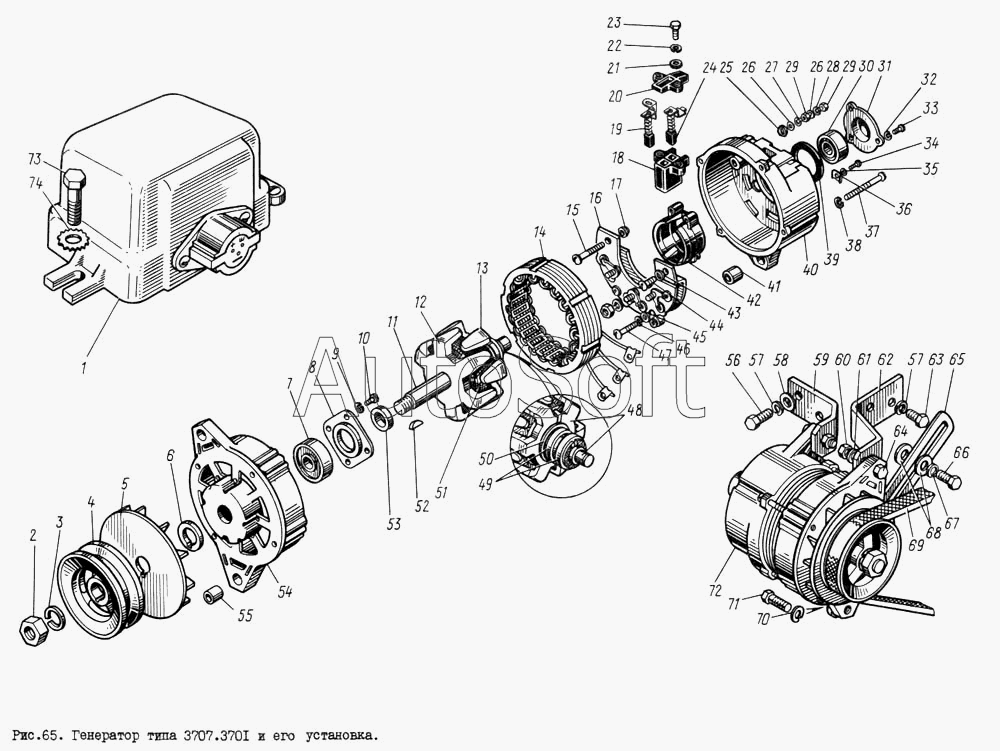

Каталог запасных частей к технике: ЗИЛ-131. Генератор типа 3707.3701 и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
72
72
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
58
59
60
61
62
63
64
65
66
68
69
70
71
73
74
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3702023 | 1***3 | Изолятор разъема регулятора напряжения | |
| 130-3702025 | 1***5 | Наконечник разъема регулятора напряжения | |
| Г250И1-3701010-Т | Г***Т | Щеткодержатель в сборе | |
| МХ-1252 | М***2 | Винт специальный | |
| 1 | 1***1 | Регулятор напряжения типа 201.3702 в сборе | |
| 2 | М***1 | Гайка | |
| 3 | М***4 | Шайба пружинная | |
| 4 | Г***Т | Шкив | |
| 5 | 3***5 | Вентилятор | |
| 6 | Г***А | Втулка | |
| 7 | 6***9 | Подшипник | |
| 8 | Г***4 | Шайба специальная | |
| 9 | Х***1 | Шайба пружинная | |
| 10 | М***3 | Винт | |
| 11 | 2***0 | Вал ротора | |
| 12 | 2***1 | Наконечник полюсный со стороны привода | |
| 13 | 2***1 | Наконечник полюсный со стороны контактных колец | |
| 14 | 3***0 | Статор в сборе | |
| 15 | Г***1 | Болт контактный | |
| 16 | Б***2 | Блок выпрямительный | |
| 17 | Г***8 | Втулка | |
| 18 | Г***1 | Щеткодержатель | |
| 19 | Г***0 | Щетка массовая в сборе | |
| 20 | Г***2 | Крышка щеткодержателя | |
| 21 | 8***7 | Шайба | |
| 22 | Х***Т | Шайба пружинная | |
| 23 | Г***6 | Болт специальный | |
| 24 | Г***0 | Щетка изолированная в сборе | |
| 25 | Г***Т | Втулка изоляционная | |
| 26 | М***6 | Шайба | |
| 27 | Х***Т | Шайба пружинная | |
| 28 | М***Т | Шайба пружинная | |
| 29 | Г***0 | Гайка М6 6Н7 5.016,ГОСТ 5927-70 | |
| 30 | 6***9 | Подшипник | |
| 31 | 3***0 | Крышка подшипника | |
| 32 | Х***Т | Шайба пружинная | |
| 33 | 8***1 | Винт | |
| 34 | 7***8 | Винт | |
| 35 | Х***Т | Шайба пружинная | |
| 36 | В***3 | Скоба | |
| 37 | М***0 | Винт | |
| 38 | Х***Т | Шайба пружинная | |
| 39 | 3***8 | Кольцо уплотнительное | |
| 41 | Г***3 | Втулка | |
| 42 | 3***5 | Кожух с пластинами в сборе | |
| 43 | Х***Т | Шайба пружинная | |
| 44 | М***3 | Винт | |
| 45 | М***4 | Шайба | |
| 46 | Х***Т | Шайба пружинная | |
| 47 | В***2 | Винт М4х32 58.016, ГОСТ 17473-72 | |
| 48 | 2***0 | Ротор в сборе | |
| 49 | Г***5 | Кольцо контактное в сборе | |
| 50 | Г***8 | Шайба изоляционная | |
| 50 | М***Т | Шайба изоляционная | |
| 51 | 2***0 | Катушка возбуждения | |
| 52 | Ш***5 | Шпонка 4х6,5 | |
| 53 | Г***6 | Втулка распорная | |
| 54 | 3***0 | Крышка со стороны привода в сборе | |
| 55 | Г***3 | Втулка | |
| 56 | 2***8 | Болт | |
| 57 | 2***2 | Шайба пружинная | |
| 57 | 2***2 | Шайба пружинная | |
| 57 | 2***2 | Шайба пружинная | |
| 58 | 2***8 | Шайба | |
| 59 | 1***Б | Кронштейн генератора задний | |
| 60 | 2***8 | Гайка | |
| 61 | 2***2 | Шайба пружинная | |
| 62 | 1***Б | Кронштейн генератора передний | |
| 63 | 2***8 | Болт | |
| 64 | 2***8 | Болт | |
| 65 | 1***Б | Планка генератора натяжная | |
| 66 | 2***8 | Болт | |
| 67 | 2***2 | Шайба пружинная | |
| 68 | 2***8 | Шайба | |
| 69 | 1***А | Ремень приводной | |
| 70 | 2***2 | Шайба пружинная | |
| 71 | 2***8 | Болт | |
| 72 | 3***0 | Крышка со стороны контактных колец в сборе | |
| 73 | 2***8 | Болт | |
| 74 | 2***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
