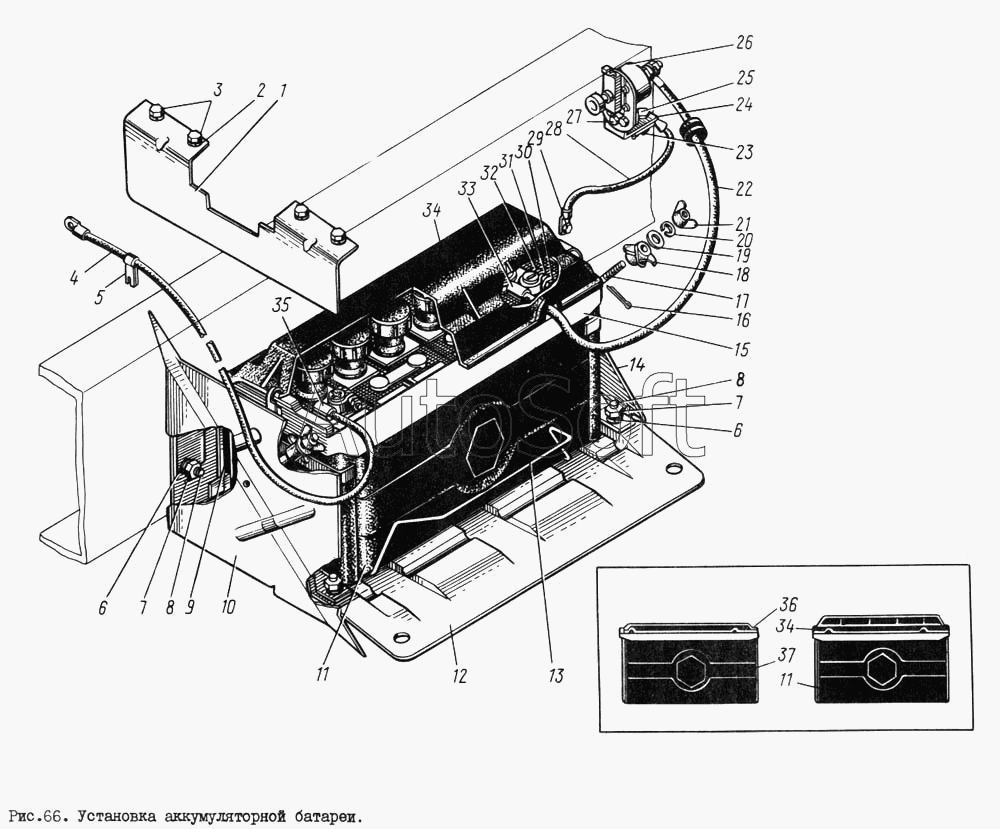

Каталог запасных частей к технике: ЗИЛ-131. Установка аккумуляторной батареи
1
2
3
4
5
6
6
7
7
8
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3711054 | 1***4 | Втулка защитная | |
| 250508-П | 2***П | Гайка | |
| 1 | 1***0 | Щиток аккумуляторной батареи верхний в сборе | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***8 | Болт | |
| 4 | 1***А | Провод аккумуляторная батарея-стартер в сборе | |
| 5 | 3***8 | Скоба | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***8 | Гайка | |
| 8 | 2***8 | Болт | |
| 9 | 1***Б | Буфер | |
| 10 | 1***0 | Кронштейн крепления гнезда передний в сборе | |
| 12 | 1***Б | Гнездо аккумуляторной батареи в сборе | |
| 13 | 1***9 | Скоба аккумуляторной батареи | |
| 14 | 1***3 | Кронштейн крепления гнезда задний | |
| 15 | 1***4 | Рамка крепления аккумуляторной батареи | |
| 16 | 2***8 | Шплинт | |
| 17 | 1***5 | Стяжка крепления аккумуляторной батареи и кожуха | |
| 18 | 1***9 | Упор стяжки крепления аккумуляторной батареи | |
| 19 | 2***8 | Шайба | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 4***5 | Гайка-барашек | |
| 22 | 1***0 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 23 | 2***8 | Гайка | |
| 24 | 1***2 | Кронштейн выключателя массы | |
| 25 | 2***8 | Болт | |
| 26 | 1***0 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 27 | 2***8 | Болт | |
| 28 | 1***2 | Провод кабина-рама в сборе | |
| 29 | 2***8 | Болт | |
| 30 | 2***6 | Гайка | |
| 31 | 2***6 | Шайба пружинная | |
| 32 | 2***6 | Болт | |
| 33 | 1***8 | Наконечник к отрицательной клемме аккумуляторной батареи | |
| 34 | 1***1 | Крышка аккумуляторной батареи | |
| 35 | 1***2 | Наконечник к положительной клемме аккумуляторной батареи | |
| 36 | 1***1 | Крышка аккумуляторной батареи |
