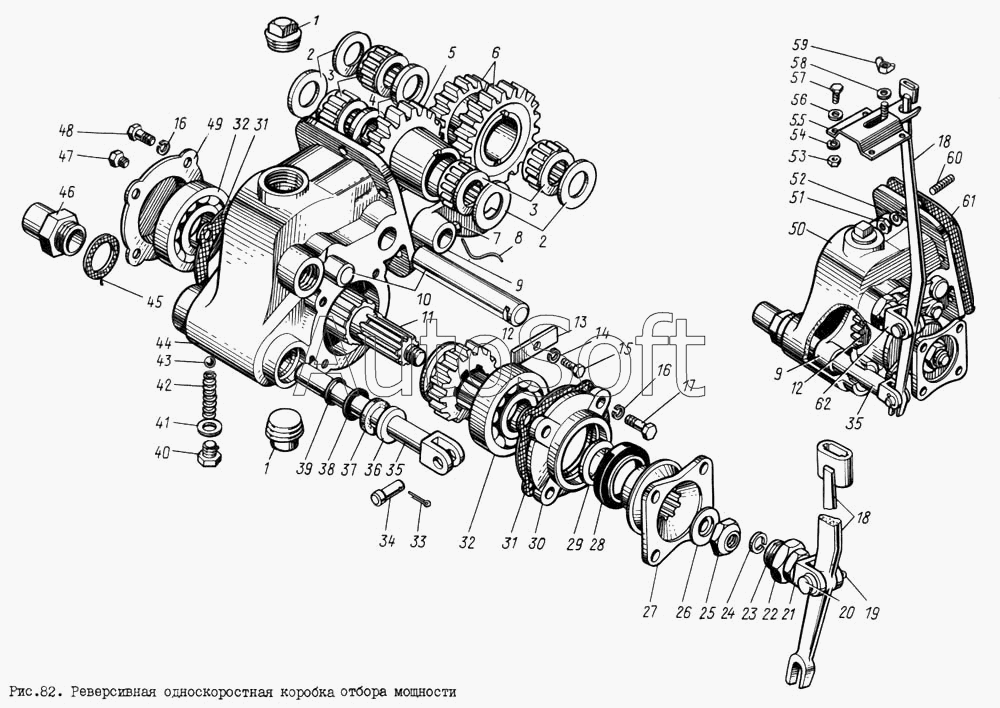

Каталог запасных частей к технике: ЗИЛ-131. Реверсивная односкоростная коробка отбора мощности
47
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
31
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
16
16
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305539-П8 | 3***8 | Шайба-прокладка | |
| 1 | 3***П | Пробка коническая | |
| 2 | 1***8 | Шайба блока шестерен опорная | |
| 3 | 1***0 | Роликоподшипник блока шестерен | |
| 4 | 1***5 | Кольцо распорное | |
| 5 | 1***4 | Шестерня постоянного зацепления промежуточного вала | |
| 6 | 1***0 | Блок шестерен реверсивной коробки | |
| 7 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 8 | 2***2 | Шплинт-проволока | |
| 9 | 1***6 | Вилка включения передач | |
| 10 | 1***0 | Ось блока шестерен | |
| 11 | 1***0 | Вал реверсивной коробки вторичный | |
| 12 | 1***4 | Шестерня включения передач | |
| 13 | 1***1 | Пластина осей стопорная | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 2***8 | Болт | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 2***8 | Болт | |
| 18 | 1***0 | Рычаг включения передач | |
| 19 | 2***8 | Шплинт | |
| 20 | 2***8 | Палец | |
| 21 | 1***Б | Кронштейн рычага | |
| 22 | 3***8 | Гайка | |
| 23 | 1***Б | Держатель кронштейна рычага | |
| 24 | 1***5 | Кольцо кронштейна рычага стопорное | |
| 25 | 1***1 | Гайка крепления фланца | |
| 26 | 2***8 | Шайба | |
| 27 | 1***2 | Фланец вторичного вала в сборе | |
| 28 | 1***6 | Манжета крышки переднего подшипника | |
| 29 | 1***7 | Шайба фланца опорная | |
| 30 | 1***0 | Крышка переднего подшипника вторичного вала в сборе | |
| 31 | 4***9 | Прокладка крышек переднего и заднего подшипников | |
| 32 | 4***2 | Подшипник шариковый вторичного вала передний в сборе | |
| 33 | 2***П | Шплинт | |
| 34 | 2***8 | Палец | |
| 35 | 1***2 | Шток вилки включения передач | |
| 36 | 1***9 | Обойма штока | |
| 37 | 4***8 | Кольцо уплотнительное штока | |
| 38 | 4***9 | Манжета штока | |
| 39 | 3***П | Кольцо уплотнительное | |
| 40 | 3***8 | Пробка пружины фиксатора | |
| 41 | 3***П | Шайба уплотнительная | |
| 42 | 1***6 | Пружина фиксатора стержня переключения передач | |
| 43 | 3***П | Шарик | |
| 44 | 1***5 | Картер реверсивной коробки | |
| 45 | 1***9 | Прокладка заглушки штока | |
| 46 | 1***8 | Заглушка штока | |
| 47 | 2***8 | Пробка | |
| 48 | 2***8 | Болт | |
| 49 | 1***5 | Крышка заднего подшипника вторичного вала | |
| 50 | 1***А | Коробка отбора мощности реверсивная в сборе | |
| 51 | 2***8 | Гайка | |
| 52 | 2***2 | Шайба пружинная | |
| 53 | 2***8 | Гайка | |
| 54 | 2***2 | Шайба пружинная | |
| 55 | 1***0 | Запор рычага управления коробки отбора мощности в сборе | |
| 56 | 2***8 | Шайба плоская | |
| 57 | 2***8 | Болт | |
| 58 | 2***8 | Шайба плоская | |
| 59 | 3***1 | Гайка | |
| 60 | 3***П | Шпилька | |
| 61 | 1***1 | Прокладка крышки люка коробки передач | |
| 62 | 1***Б | Кронштейн рычага включения передач в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
