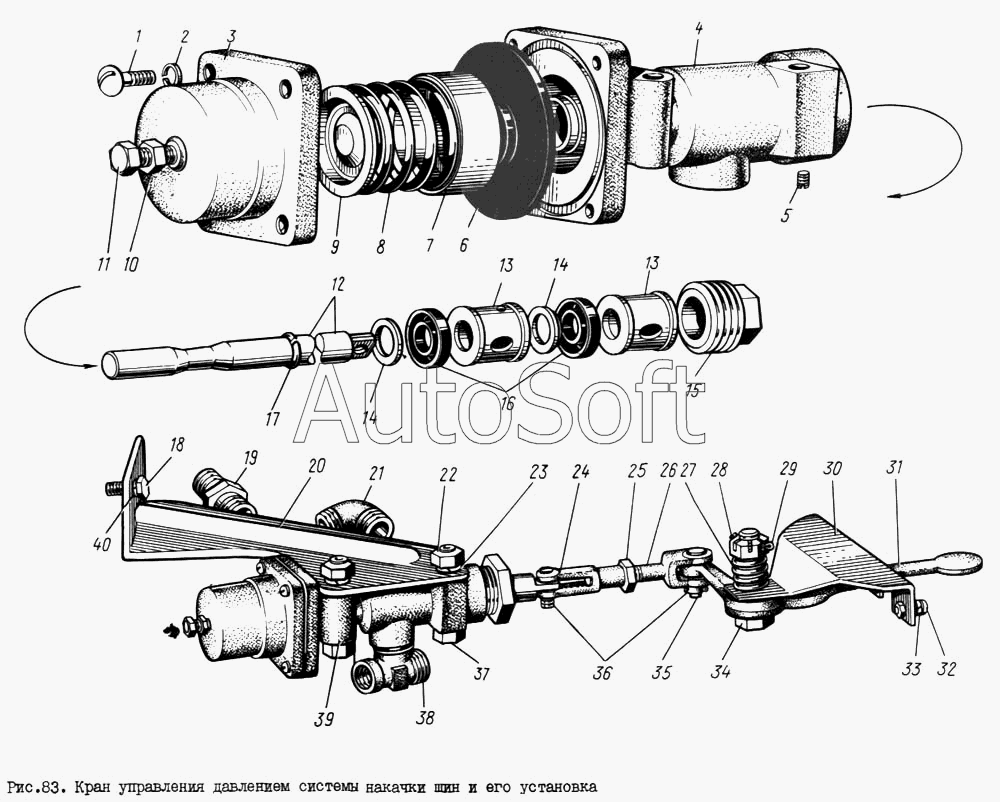

Каталог запасных частей к технике: ЗИЛ-131. Кран управления давлением системы накачки шин и его установка
30
20
21
22
23
24
25
26
27
28
29
19
31
32
33
34
35
36
37
39
40
9
1
2
3
3
4
5
6
7
8
20
10
11
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Винт | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 1***Б | Крышка клапана ограничителя | |
| 3 | 3***П | Тройник крана | |
| 4 | 1***Б | Корпус крана управления давлением | |
| 5 | 4***8 | Винт | |
| 6 | 1***0 | Диафрагма клапана ограничителя | |
| 7 | 1***Б | Стакан клапана ограничителя направляющий | |
| 8 | 1***1 | Пружина клапана ограничителя | |
| 9 | 1***3 | Шайба клапана ограничителя упорная | |
| 10 | 2***8 | Гайка | |
| 11 | 2***8 | Болт | |
| 12 | 1***2 | Золотник крана управления давлением | |
| 13 | 1***А | Втулка распорная | |
| 14 | 1***2 | Кольцо распорное | |
| 15 | 1***5 | Направляющая золотника | |
| 16 | 1***5 | Уплотнение крана управления давлением | |
| 17 | 3***9 | Кольцо замочное | |
| 18 | 2***8 | Болт | |
| 19 | 3***8 | Штуцер ввертной | |
| 20 | 1***4 | Кронштейн крепления крана управления давлением | |
| 20 | 1***5 | Кронштейн крепления крана управления давлением | |
| 21 | 4***П | Угольник крана | |
| 22 | 2***8 | Гайка | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 1***0 | Тяга рычага крана управления давлением в сборе | |
| 25 | 2***8 | Гайка | |
| 26 | 5***8 | Вилка | |
| 27 | 4***7 | Пружина нажимная колодки тормоза | |
| 28 | 2***8 | Гайка | |
| 29 | 2***8 | Шплинт | |
| 30 | 1***4 | Кронштейн рычага привода крана в сборе | |
| 31 | 1***5 | Рычаг привода крана | |
| 32 | 2***8 | Винт | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 2***8 | Болт крепления рычага | |
| 35 | 2***8 | Шплинт | |
| 36 | 2***8 | Палец тяги | |
| 37 | 2***8 | Болт | |
| 39 | 1***Б | Кран управления давлением системы накачки шин с клапаном ограничителем | |
| 40 | 2***2 | Шайба пружинная |
