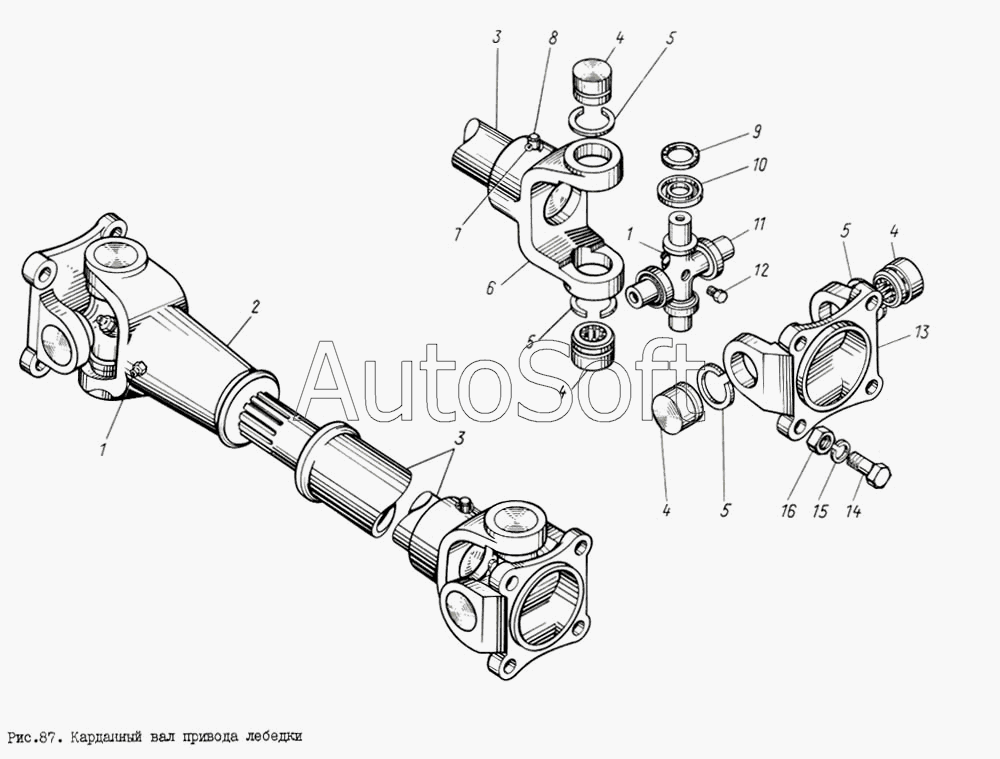

Каталог запасных частей к технике: ЗИЛ-131. Карданный вал привода лебедки
1
1
2
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Масленка в сборе | |
| 2 | 1***7 | Вилка скользящая кардана лебедки в сборе | |
| 3 | 1***4 | Вал карданный с шлицевым концом в сборе | |
| 4 | 1***3 | Подшипник крестовины кардана | |
| 5 | 1***0 | Кольцо стопорное игольчатого подшипника кардана толщиной 2,54 мм (для моделей 131Н, 131НА, 131НВ количество деталей - по потребности)(кольца подбираются одинаковой толщины на каждую пару противоположн | |
| 5 | 1***1 | Кольцо стопорное игольчатого подшипника кардана толщиной 2,6 мм (для моделей 131Н, 131НА, 131НВ количество деталей - по потребности)(кольца подбираются одинаковой толщины на каждую пару противоположны | |
| 5 | 1***2 | Кольцо стопорное игольчатого подшипника кардана толщиной 2,65 мм (для моделей 131Н, 131НА, 131НВ количество деталей - по потребности)(кольца подбираются одинаковой толщины на каждую пару противоположн | |
| 5 | 1***3 | Кольцо стопорное игольчатого подшипника кардана толщиной 2,7 мм (для моделей 131Н, 131НА, 131НВ количество деталей - по потребности)(кольца подбираются одинаковой толщины на каждую пару противоположны | |
| 6 | 1***А | Вилка карданного вала | |
| 7 | 2***8 | Шплинт | |
| 8 | 1***1 | Штифт предохранительный | |
| 9 | 1***2 | Уплотнитель крестовины кардана | |
| 10 | 1***1 | Обойма уплотнителя крестовины | |
| 11 | 1***Б | Крестовина кардана лебедки | |
| 12 | 2***8 | Пробка коническая | |
| 13 | 1***Б | Фланец кардана | |
| 14 | 2***9 | Болт | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 2***8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
