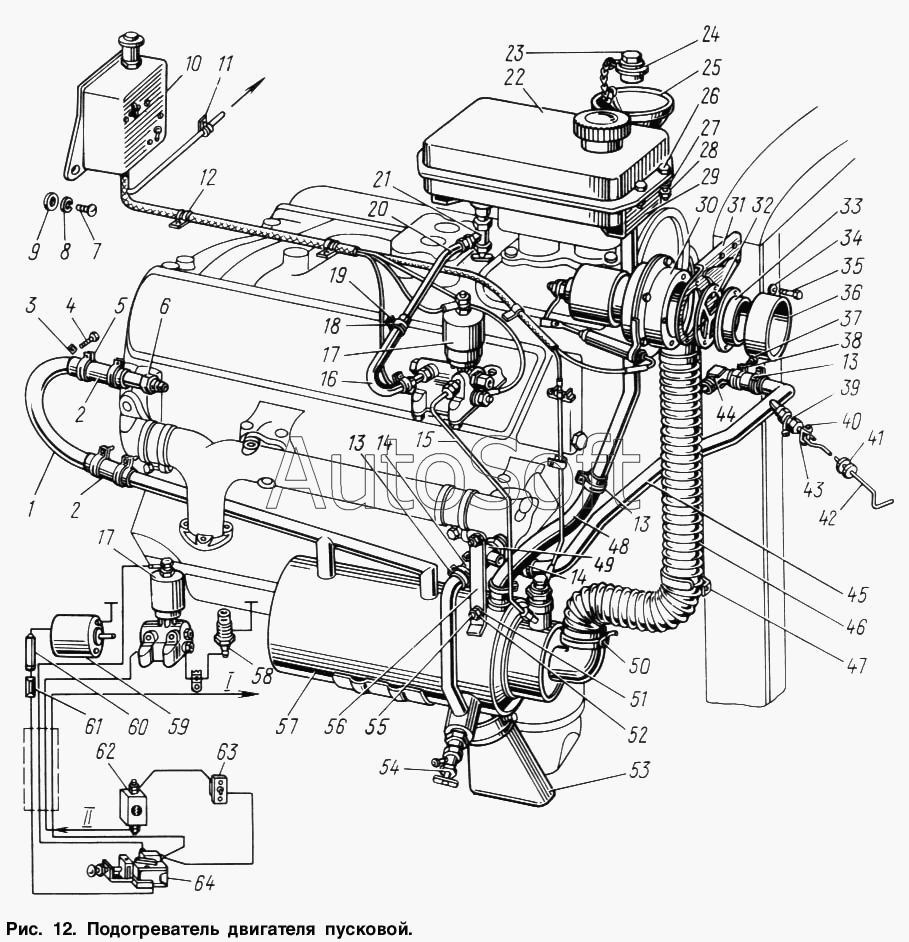

Каталог запасных частей к технике: ЗИЛ-131. Подогреватель двигателя пусковой
39
47
46
45
44
43
42
41
40
48
38
37
36
35
34
33
32
31
56
64
63
62
61
60
59
58
57
30
55
54
53
52
51
50
49
4
12
11
10
9
8
7
6
5
13
13
13
3
2
2
1
21
29
28
27
26
25
24
23
22
20
19
18
17
17
16
15
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-1004475 | 1***5 | Комплект пускового подогревателя (в комплект входят все детали подогревателя двигателя пускового) | |
| 251106-П8 | 2***8 | Гайка | |
| 308378-П8 | 3***8 | Хомут | |
| П100В-1015412-Б | П***Б | Корпус пульта | |
| Переключатель типа П100-4060 в сборе | П***е | Переключатель типа П100-4060 в сборе | |
| 1 | 1***0 | Трубка котла отводящая в сборе | |
| 2 | 1***5 | Шланг соединительный отводящий | |
| 3 | 2***8 | Гайка | |
| 4 | 2***8 | Винт | |
| 5 | 2***8 | Хомут | |
| 6 | 1***Б | Штуцер котла отводящий | |
| 7 | 2***8 | Винт | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 2***8 | Шайба плоская | |
| 10 | 1***Б | Пульт управления пусковым подогревателем в сборе | |
| 11 | 3***8 | Скоба | |
| 12 | 3***2 | Скоба крепления пучка проводов на коробке правого брызговика | |
| 13 | 2***8 | Хомут | |
| 14 | 1***3 | Шланг соединительный подводящий | |
| 15 | 1***Б | Трубка топливная от электромагнитного клапана к котлу | |
| 16 | 1***7 | Шланг соединительный | |
| 17 | 1***В | Клапан пускового подогревателя электромагнитный в сборе | |
| 18 | 2***8 | Хомут | |
| 19 | 2***8 | Винт | |
| 20 | 1***Б | Трубка топливного бачка отводящая в сборе | |
| 21 | 1***Д | Кран топливного бачка в сборе | |
| 22 | 1***2 | Бачок топливный пускового подогревателя в сборе | |
| 23 | 1***0 | Пробка воронки с цепью в сборе | |
| 24 | К***3 | Прокладка фильтра подачи топлива | |
| 25 | 1***А | Воронка наливная в сборе | |
| 26 | 2***8 | Болт | |
| 27 | 2***2 | Шайба пружинная | |
| 28 | 2***8 | Гайка | |
| 29 | 1***Б | Кронштейн крепления топливного бачка | |
| 30 | 1***0 | Вентилятор пускового подогревателя в сборе | |
| 31 | 1***9 | Кронштейн крепления вентилятора | |
| 32 | 1***А | Решетка вентилятора предохранительная | |
| 33 | 1***7 | Патрубок вентилятора | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 2***8 | Винт | |
| 36 | 1***9 | Шланг вентилятора соединительный | |
| 37 | 2***8 | Винт | |
| 38 | 2***8 | Гайка | |
| 39 | 1***Б | Кран сливной в сборе | |
| 40 | 2***8 | Шплинт | |
| 41 | 1***3 | Втулка стержня привода управления краном | |
| 42 | 1***Б | Ручка управления краном | |
| 43 | 1***В | Вилка сливного крана | |
| 44 | 1***9 | Угольник котла подводящий | |
| 45 | 1***4 | Трубка котла подводящая в сборе | |
| 46 | 1***3 | Шланг подвода воздуха к котлу | |
| 47 | 1***2 | Держатель шланга | |
| 48 | 1***7 | Шланг наливной воронки соединительный | |
| 49 | 1***9 | Тройник в сборе | |
| 50 | 3***2 | Хомут | |
| 51 | 2***2 | Шайба пружинная | |
| 52 | 2***8 | Гайка | |
| 53 | 1***Б | Лоток котла | |
| 54 | 1***0 | Кран сливной в сборе | |
| 55 | 2***8 | Болт | |
| 56 | 1***1 | Кронштейн крепления котла верхний | |
| 57 | 1***0 | Котел пускового подогревателя в сборе | |
| 58 | С***- | Свеча пускового подогревателя типа СР65-А в сборе | |
| 59 | Э***2 | Электродвигатель вентилятора типа МЭ202 в сборе | |
| 60 | К***в | Конденсатор типа КБП-Ф 125-20-1+/-20% в сборе | |
| 61 | 1***0 | Соединитель проводов в сборе | |
| 62 | П***0 | Спираль контрольная в сборе | |
| 63 | В***л | Выключатель свечи пускового подогревателя типа П100-4050 в сборе | |
| 64 | П***б | Переключатель электросети типа П305 в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
