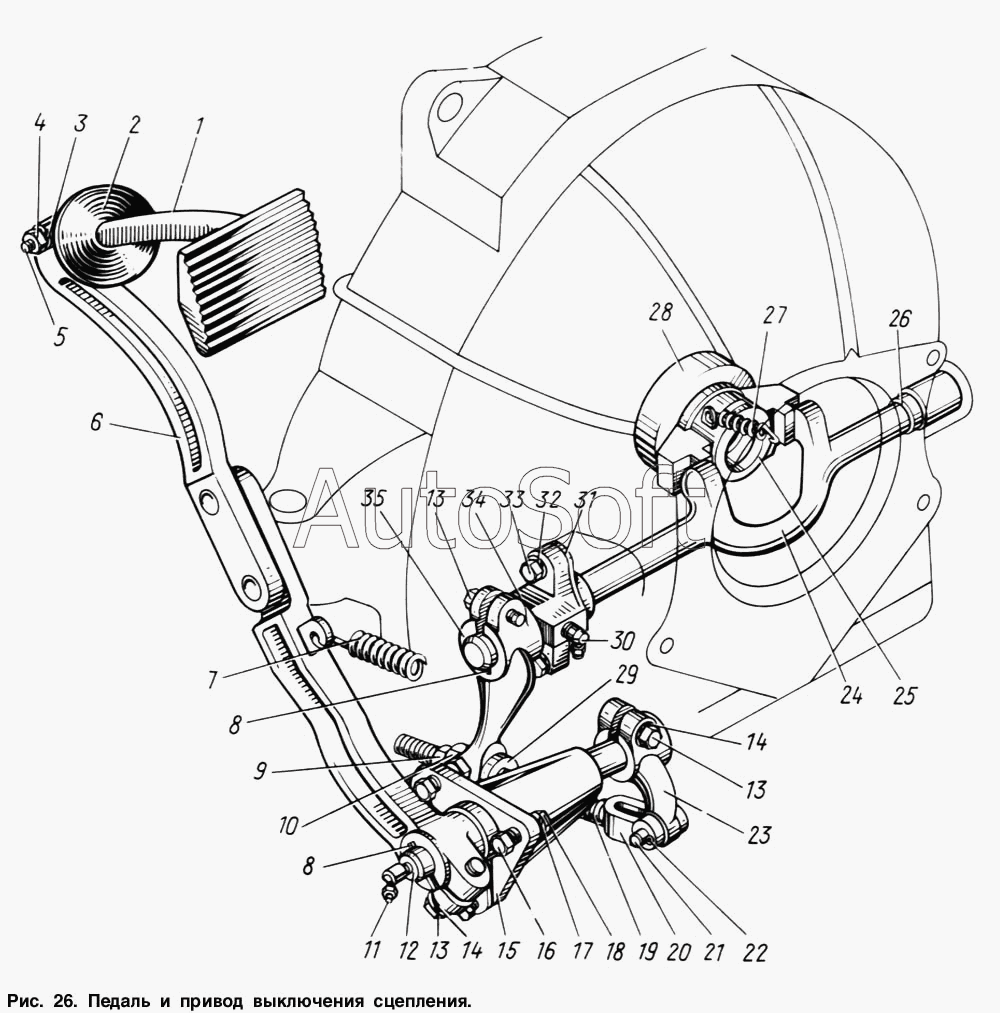

Каталог запасных частей к технике: ЗИЛ-131. Педаль и привод выключения сцепления
26
17
18
19
20
21
22
23
24
25
16
27
28
29
30
31
32
33
34
35
6
1
2
3
4
5
7
8
8
9
10
11
12
13
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1602051 | 1***1 | Втулка вилки | |
| 1 | 1***8 | Верхняя часть педали сцепления | |
| 2 | 1***А | Уплотнитель педали сцепления | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Гайка | |
| 5 | 2***8 | Болт | |
| 6 | 1***2 | Нижняя часть педали сцепления | |
| 7 | 1***В | Пружина оттяжная педали сцепления и тормоза | |
| 8 | 4***П | Шпонка сегментная | |
| 9 | 2***8 | Гайка | |
| 10 | 1***6 | Гайка тяги сферическая | |
| 11 | 3***П | Масленка в сборе | |
| 12 | 1***5 | Вал педали сцепления | |
| 13 | 2***8 | Болт | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 1***3 | Кронштейн вала педали сцепления с втулками в сборе | |
| 16 | 2***8 | Болт | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 2***8 | Гайка | |
| 19 | 1***7 | Пружина тяги | |
| 20 | 1***6 | Тяга выключения сцепления в сборе | |
| 20 | 1***6 | Тяга выключения сцепления в сборе | |
| 21 | 2***8 | Палец | |
| 22 | 2***8 | Шплинт | |
| 23 | 1***4 | Рычаг вала педали сцепления в сборе | |
| 23 | 1***4 | Рычаг вала педали сцепления в сборе | |
| 24 | 1***6 | Вилка выключения сцепления | |
| 24 | 1***6 | Вилка выключения сцепления | |
| 25 | 1***4 | Муфта подшипника выключения сцепления | |
| 26 | 1***5 | Кольцо уплотнительное вала вилки включения сцепления | |
| 27 | 1***7 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 28 | 3***П | Подшипник | |
| 29 | 3***П | Шайба | |
| 30 | 3***П | Масленка в сборе | |
| 31 | 1***9 | Прокладка фланца вилки | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 2***8 | Болт | |
| 34 | 1***6 | Фланец вилки с втулкой в сборе | |
| 35 | 1***5 | Рычаг вилки выключения сцепления | |
| 35 | 1***5 | Рычаг вилки выключения сцепления |
