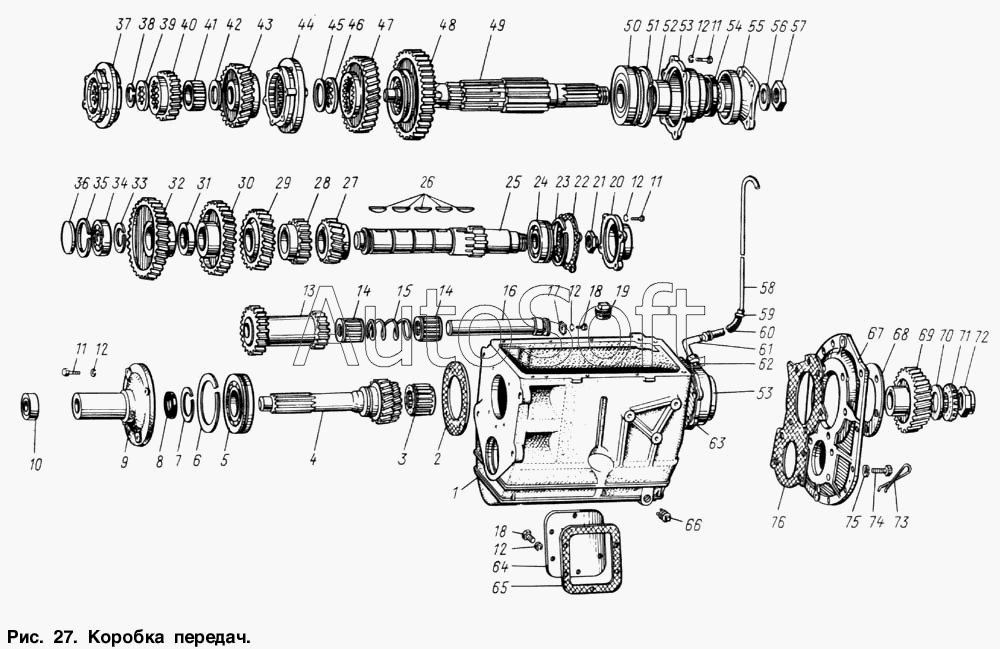

Каталог запасных частей к технике: ЗИЛ-131. Коробка передач
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
12
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 137-1701109 | 1***9 | Кольцо проставочное вторичного вала | |
| 157К-1701147 | 1***7 | Фланец вторичного вала с отражателем в сборе | |
| 1 | 1***2 | Картер коробки передач | |
| 2 | 1***2 | Прокладка крышки подшипника первичного вала коробки передач | |
| 3 | 3***П | Подшипник роликовый | |
| 4 | 1***Б | Вал коробки передач первичный | |
| 4 | 1***Б | Вал коробки передач первичный | |
| 5 | 3***П | Подшипник | |
| 6 | 3***П | Кольцо стопорное | |
| 7 | 3***П | Кольцо стопорное | |
| 8 | 3***П | Манжета в сборе | |
| 9 | 1***Б | Крышка подшипника первичного вала | |
| 9 | 1***Б | Крышка подшипника первичного вала | |
| 10 | 3***П | Подшипник | |
| 11 | 2***8 | Болт | |
| 11 | 2***8 | Болт | |
| 11 | 2***8 | Болт | |
| 12 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***2 | Блок шестерен заднего хода | |
| 14 | 1***0 | Подшипник роликовый блока шестерен | |
| 15 | 1***А | Пружина | |
| 16 | 1***2 | Ось блока шестерен заднего хода | |
| 17 | 1***8 | Стопор оси | |
| 18 | 2***8 | Болт | |
| 18 | 2***8 | Болт | |
| 19 | 3***П | Пробка коническая | |
| 20 | 1***4 | Крышка заднего шарикоподшипника промежуточного вала | |
| 21 | 1***1 | Гайка заднего подшипника промежуточного вала упорная | |
| 22 | 1***5 | Прокладка задней крышки промежуточного вала | |
| 23 | 3***П | Кольцо стопорное | |
| 24 | 3***П | Подшипник шариковый | |
| 25 | 1***Б | Вал коробки передач промежуточный | |
| 26 | 3***П | Шпонка сегментная | |
| 27 | 1***9 | Шестерня второй передачи промежуточного вала | |
| 28 | 1***4 | Шестерня заднего хода промежуточного вала | |
| 29 | 1***1 | Шестерня третьей передачи промежуточного вала | |
| 30 | 1***5 | Шестерня четвертой передачи промежуточного вала | |
| 31 | 1***А | Втулка промежуточного вала распорная | |
| 32 | 1***6 | Шестерня постоянного зацепления промежуточного вала | |
| 33 | 3***П | Кольцо стопорное | |
| 34 | 3***П | Подшипник роликовый | |
| 35 | 3***П | Кольцо упорное | |
| 36 | 3***П | Заглушка | |
| 37 | 1***А | Синхронизатор четвертой и пятой передач в сборе | |
| 38 | 1***9 | Кольцо стопорное шестерни 3-й и 4-й передач вторичного вала | |
| 39 | 1***7 | Шайба упорная | |
| 40 | 1***1 | Шестерня четвертой передачи вторичного вала | |
| 41 | 1***2 | Втулка шестерни четвертой передачи вторичного вала в сборе | |
| 42 | 1***0 | Шайба упорная шестерни третьей передачи | |
| 43 | 1***1 | Шестерня третьей передачи вторичного вала | |
| 44 | 1***А | Синхронизатор второй и третьей передач в сборе | |
| 45 | 3***П | Кольцо стопорное шестерни второй передачи | |
| 46 | 1***8 | Шайба опорная шестерни второй передачи вторичного вала | |
| 47 | 1***7 | Шестерня второй передачи вторичного вала | |
| 48 | 1***2 | Шестерня первой передачи и заднего хода вторичного вала | |
| 49 | 1***2 | Вал коробки передач вторичный | |
| 49 | 1***5 | Вал коробки передач вторичный | |
| 50 | 3***П | Подшипник шариковый | |
| 51 | 3***П | Кольцо стопорное | |
| 52 | 1***А | Втулка распорная | |
| 53 | 1***Б | Крышка заднего подшипника вторичного вала в сборе | |
| 53 | 1***0 | Крышка заднего подшипника вторичного вала в сборе | |
| 54 | 3***П | Манжета вторичного вала в сборе | |
| 55 | 1***7 | Фланец с отражателем в сборе | |
| 56 | 3***П | Шайба | |
| 57 | 1***9 | Гайка крепления фланца вторичного вала | |
| 58 | 1***1 | Трубка вентиляционная | |
| 59 | 2***8 | Хомут | |
| 60 | 1***5 | Шланг соединительный | |
| 61 | 1***8 | Трубка крышки заднего подшипника в сборе | |
| 62 | 3***8 | Штуцер ввертной | |
| 63 | 1***6 | Прокладка крышки заднего подшипника вторичного вала | |
| 64 | 1***0 | Крышка люка картера | |
| 65 | 1***1 | Прокладка крышки люка коробки передач | |
| 66 | 3***П | Пробка коническая магнитная в сборе | |
| 67 | 1***1 | Крышка картера демультипликатора | |
| 68 | 1***5 | Пластина крепления заднего подшипника вторичного вала | |
| 69 | 1***3 | Шестерня ведущая демультипликатора | |
| 70 | 1***3 | Шайба опорная ведущей шестерни демультипликатора | |
| 71 | 3***П | Роликоподшипник | |
| 72 | 1***9 | Гайка крепления ведущей шестерни | |
| 73 | 2***П | Шплинт-проволока | |
| 74 | 2***8 | Болт крепления крышки демультипликатора к коробке передач | |
| 75 | 2***8 | Шайба | |
| 76 | 1***3 | Прокладка крышки картера демультипликатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
