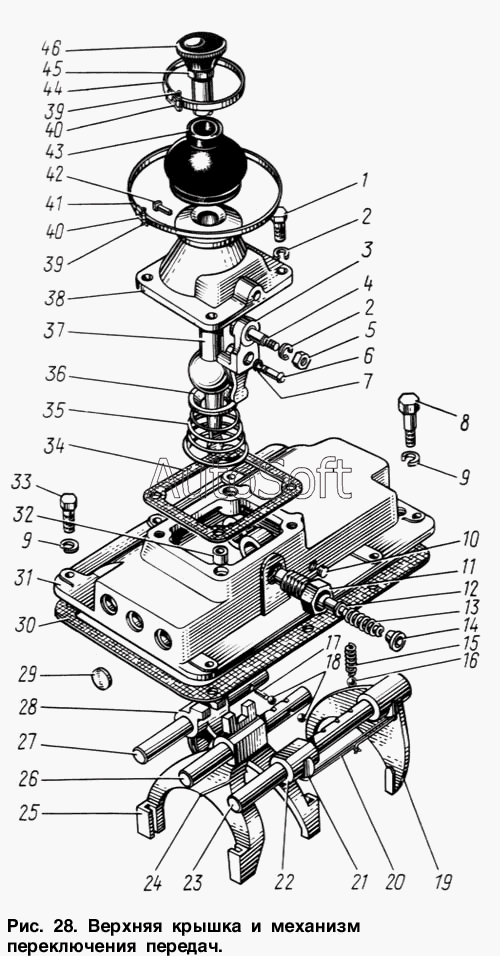

Каталог запасных частей к технике: ЗИЛ-131. Верхняя крышка и механизм переключения передач
33
21
22
23
24
25
26
26
27
27
28
29
30
31
32
20
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
6
1
2
2
3
4
5
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1702010-Б | 1***Б | Крышка коробки передач в сборе | |
| 130-1702059-А | 1***А | Предохранитель выключения первой передачи и заднего хода в сборе | |
| 130-1702162 | 1***2 | Комплект промежуточного рычага переключения первой передачи и заднего хода. Комплект состоит из деталей: 130-1702165-Б, 130-1702173, 130-1702175 | |
| 130-1702220-Б2 | 1***2 | Рычаг переключения передач в сборе | |
| 131-1702220-Б2 | 1***2 | Рычаг переключения передач в сборе | |
| 137-1702010 | 1***0 | Крышка коробки передач в сборе | |
| 307913-П | 3***П | Сапун в сборе | |
| 1 | 2***8 | Болт | |
| 2 | 2***2 | Шайба пружинная | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 1***Б | Рычаг промежуточный переключения первой передачи и заднего хода | |
| 4 | 1***9 | Ось промежуточного рычага первой передачи и заднего хода | |
| 5 | 2***8 | Гайка | |
| 6 | 1***3 | Сухарь промежуточного рычага | |
| 7 | 1***5 | Кольцо замочное сухаря | |
| 8 | 1***1 | Болт крышки установочный | |
| 8 | 1***А | Болт крышки установочный | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***П | Заглушка | |
| 11 | 1***Б | Корпус предохранителя | |
| 12 | 1***Б | Сухарь предохранителя | |
| 13 | 1***Б | Пружина предохранителя | |
| 14 | 1***Б | Пробка корпуса предохранителя | |
| 15 | 1***6 | Пружина фиксатора стержня переключения передач | |
| 16 | 3***П | Шарик | |
| 17 | 3***П | Штифт | |
| 18 | 3***П | Шарик | |
| 19 | 1***4 | Вилка включения первой передачи и заднего хода | |
| 20 | 2***П | Шплинт-проволока | |
| 21 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 22 | 1***3 | Головка стержня переключения первой передачи и заднего хода | |
| 23 | 1***0 | Стержень переключения первой передачи и заднего хода | |
| 24 | 2***П | Шплинт-проволока | |
| 25 | 1***В | Вилка переключения четвертой и пятой передач | |
| 26 | 1***Б | Стержень переключения четвертой и пятой передач | |
| 26 | 1***4 | Стержень переключения четвертой и пятой передач | |
| 27 | 1***Б | Стержень переключения второй и третьей передач | |
| 27 | 1***4 | Стержень переключения второй и третьей передач | |
| 28 | 1***В | Вилка переключения второй и третьей передач | |
| 29 | 2***П | Заглушка | |
| 30 | 1***4 | Прокладка крышки коробки передач | |
| 31 | 1***Б | Крышка коробки передач | |
| 31 | 1***5 | Крышка коробки передач | |
| 32 | 1***5 | Втулка установочная | |
| 33 | 2***8 | Болт | |
| 34 | 1***3 | Прокладка картера рычага переключения передач | |
| 35 | 1***0 | Пружина рычага переключения передач | |
| 36 | 1***5 | Опора рычага переключения передач | |
| 37 | 1***А | Рычаг переключения передач | |
| 38 | 1***А | Картер рычага переключения передач | |
| 39 | 3***8 | Шплинт | |
| 40 | 3***8 | Пряжка хомута | |
| 41 | 3***8 | Лента хомута | |
| 42 | 1***7 | Стопор рычага переключения передач | |
| 43 | 1***А | Чехол рычага переключения передач | |
| 44 | 3***8 | Лента хомута | |
| 45 | 2***8 | Гайка | |
| 46 | 1***9 | Рукоятка рычага переключения передач в сборе |
