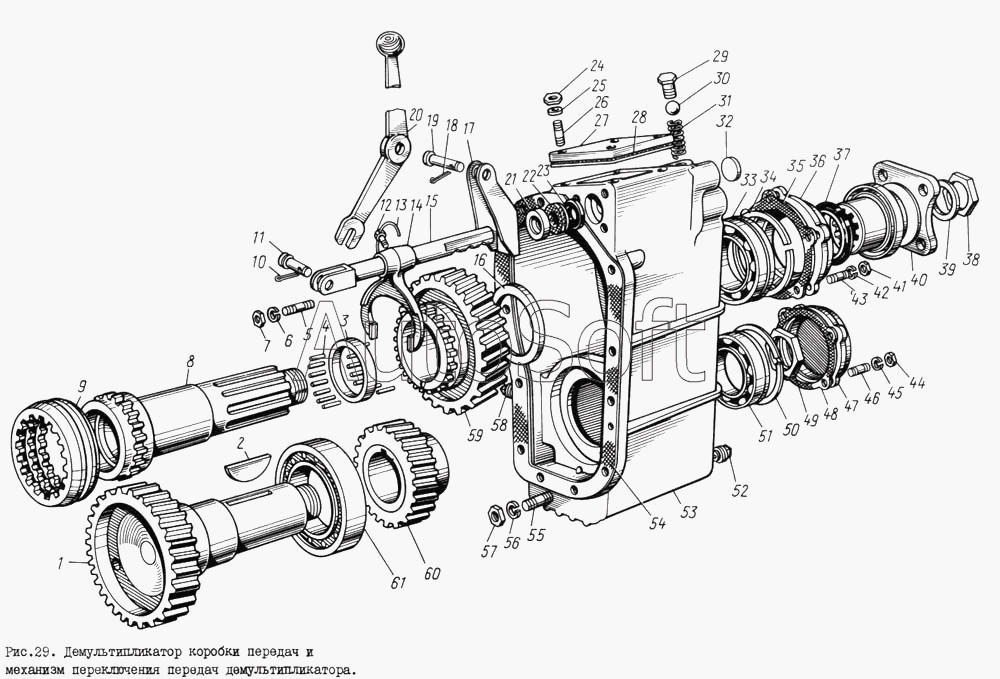

Каталог запасных частей к технике: ЗИЛ-131. Демультипликатор коробки передач и механизм переключения передач демультипликатора
46
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
30
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 137-1720014 | 1***4 | Картер демультипликатора коробки передач с крышкой в сборе | |
| 137-1720046 | 1***6 | Вал промежуточный в сборе | |
| 137-1720120 | 1***0 | Крышка подшипника вторичного вала с манжетой в сборе | |
| 1 | 1***8 | Вал промежуточный | |
| 2 | 3***П | Шпонка | |
| 3 | 1***3 | Кольцо промежуточное игольчатого подшипника шестерни вторичного вала | |
| 4 | 1***2 | Ролик-игла подшипников шестерен | |
| 5 | 3***8 | Шпилька | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***8 | Гайка | |
| 8 | 1***7 | Вал вторичный | |
| 9 | 1***3 | Каретка включения передач демультипликатора | |
| 10 | 2***8 | Шплинт | |
| 11 | 2***8 | Палец | |
| 12 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 13 | 2***П | Шплинт-проволока | |
| 14 | 1***0 | Вилка включения передач демультипликатора | |
| 15 | 1***3 | Шток вилки включения передач демультипликатора | |
| 16 | 1***9 | Шайба опорная | |
| 17 | 1***9 | Кронштейн рычага | |
| 18 | 2***8 | Шплинт | |
| 19 | 2***8 | Палец крепления рычага к кронштейну | |
| 20 | 1***7 | Рычаг включения передач демультипликатора | |
| 21 | 1***9 | Обойма штока | |
| 22 | 4***8 | Кольцо уплотнительное штока | |
| 23 | 4***9 | Манжета штока | |
| 24 | 2***8 | Гайка | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 3***8 | Шпилька крепления крышки верхнего люка | |
| 27 | 1***4 | Крышка верхнего люка картера | |
| 28 | 1***1 | Прокладка крышки верхнего люка картера | |
| 29 | 2***П | Пробка КГ 1/4" | |
| 30 | 3***П | Шарик | |
| 31 | 1***6 | Пружина фиксатора стержня переключения передач | |
| 32 | 2***П | Заглушка | |
| 33 | 3***П | Подшипник шариковый | |
| 34 | 1***4 | Кольцо стопорное | |
| 35 | 1***7 | Прокладка крышки подшипника вторичного вала | |
| 36 | 1***1 | Крышка подшипника вторичного вала | |
| 37 | 4***2 | Манжета | |
| 38 | 1***9 | Гайка крепления фланца вторичного вала | |
| 39 | 3***П | Шайба | |
| 40 | 1***6 | Фланец ведущей конической шестерни с маслоотражателем в сборе | |
| 41 | 2***8 | Гайка | |
| 42 | 2***2 | Шайба пружинная | |
| 43 | 3***8 | Шпилька | |
| 44 | 2***8 | Гайка | |
| 45 | 2***2 | Шайба пружинная | |
| 46 | 3***8 | Шпилька | |
| 47 | 1***4 | Крышка подшипника промежуточного вала | |
| 48 | 1***3 | Прокладка крышки подшипника промежуточного вала | |
| 49 | 1***1 | Гайка | |
| 50 | 3***П | Кольцо стопорное | |
| 51 | 3***П | Подшипник шариковый | |
| 52 | 3***П | Пробка коническая магнитная в сборе | |
| 53 | 1***5 | Картер демультипликатора | |
| 54 | 1***7 | Прокладка крышки картера | |
| 55 | 3***8 | Шпилька | |
| 56 | 2***2 | Шайба пружинная | |
| 57 | 2***8 | Гайка | |
| 58 | 3***П | Пробка коническая | |
| 59 | 1***4 | Шестерня вторичного вала | |
| 60 | 1***1 | Шестерня промежуточного вала | |
| 61 | 3***П | Роликоподшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
