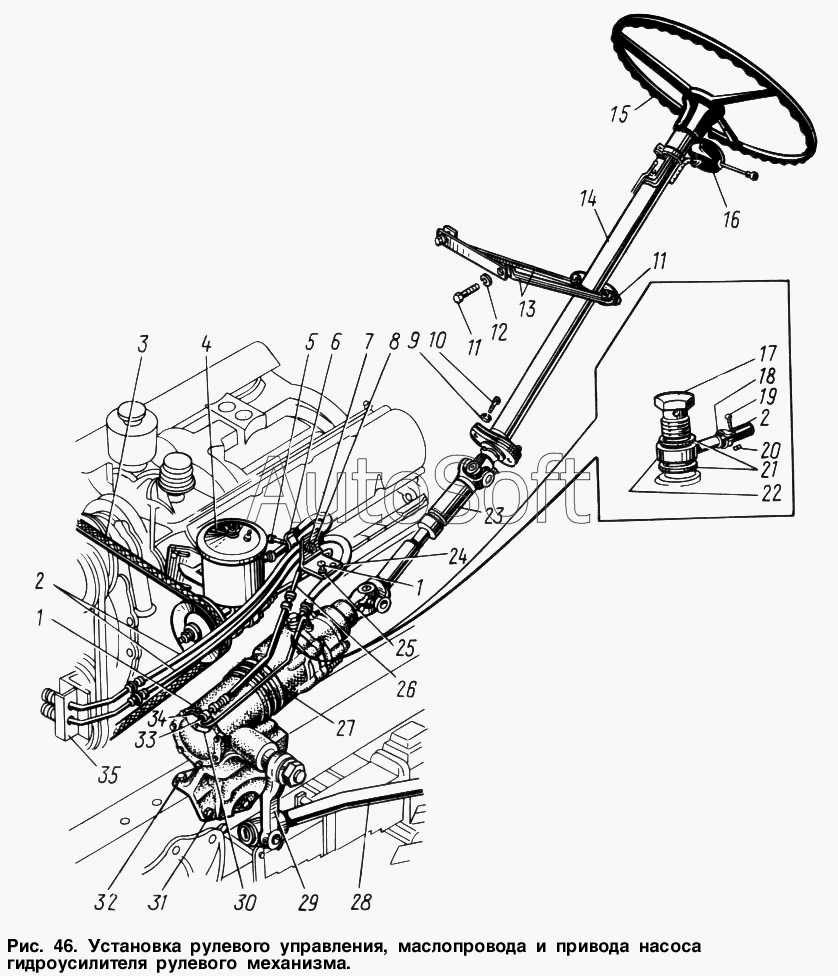

Каталог запасных частей к технике: ЗИЛ-131. Установка рулевого управления, маслопривода и привода насоса гидроусилителя рулевого механизма
24
16
17
17
18
19
20
21
21
22
22
23
16
25
26
27
28
29
30
31
32
33
34
35
5
1
1
1
1
2
2
3
4
6
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-3003004-А | 1***А | Комплект продольной тяги рулевого механизма с сошкой и гайкой шарового пальца | |
| 137Т-3408137 | 1***7 | Шланг низкого давления короткий | |
| 137Т-3408139 | 1***9 | Шланг низкого давления длинный | |
| 137Т-3408146 | 1***6 | Трубка низкого давления соединительная | |
| 288003-П8 | 2***8 | Хомутик крепления шланга | |
| 1 | 2***8 | Винт | |
| 1 | 2***8 | Винт | |
| 2 | 1***5 | Шланг низкого давления насоса гидроусилителя руля в сборе | |
| 3 | 3***9 | Ремень приводной | |
| 4 | 1***А | Насос гидроусилителя в сборе | |
| 4 | 1***0 | Насос гидроусилителя в сборе | |
| 5 | 2***8 | Винт | |
| 6 | 1***3 | Планка крепления шлангов | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 2***8 | Гайка | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***8 | Болт | |
| 11 | 2***8 | Болт | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***А | Растяжка крепления колонки рулевого управления в сборе | |
| 14 | 1***5 | Колонка рулевого управления в сборе | |
| 15 | 1***А | Рулевое колесо в сборе | |
| 16 | 1***0 | Переключатель указателей поворота типа П105А-01 | |
| 16 | 1***0 | Переключатель указателей поворота типа П105А-01 | |
| 17 | 1***3 | Болт угольника | |
| 17 | 3***8 | Болт | |
| 18 | 2***8 | Хомут | |
| 19 | 2***8 | Винт | |
| 20 | 2***8 | Гайка | |
| 21 | 3***П | Шайба уплотнительная | |
| 21 | 3***П | Шайба уплотнительная | |
| 22 | 1***2 | Угольник управления гидроусилителем руля в сборе | |
| 22 | 3***П | Угольник шланга низкого давления | |
| 23 | 1***2 | Вал карданный рулевого управления в сборе | |
| 24 | 1***0 | Кронштейн крепления шлангов гидроусилителя | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 1***2 | Шланг высокого давления в сборе | |
| 27 | 1***В | Механизм рулевого управления с гидроусилителем рулевого управления в сборе | |
| 27 | 1***В | Механизм рулевого управления с гидроусилителем рулевого управления в сборе | |
| 28 | 1***Б | Комплект продольной тяги рулевого механизма (без сошки) | |
| 29 | 1***2 | Комплект сошки рулевого управления с пальцем | |
| 30 | 1***0 | Кронштейн крепления шланга высокого давления в сборе | |
| 31 | 2***8 | Болт | |
| 32 | 2***8 | Болт крепления механизма рулевого управления | |
| 33 | 1***3 | Приставка шланга высокого давления | |
| 34 | 3***8 | Скоба | |
| 35 | 1***А | Радиатор масляный гидроусилителя рулевого управления в сборе |
