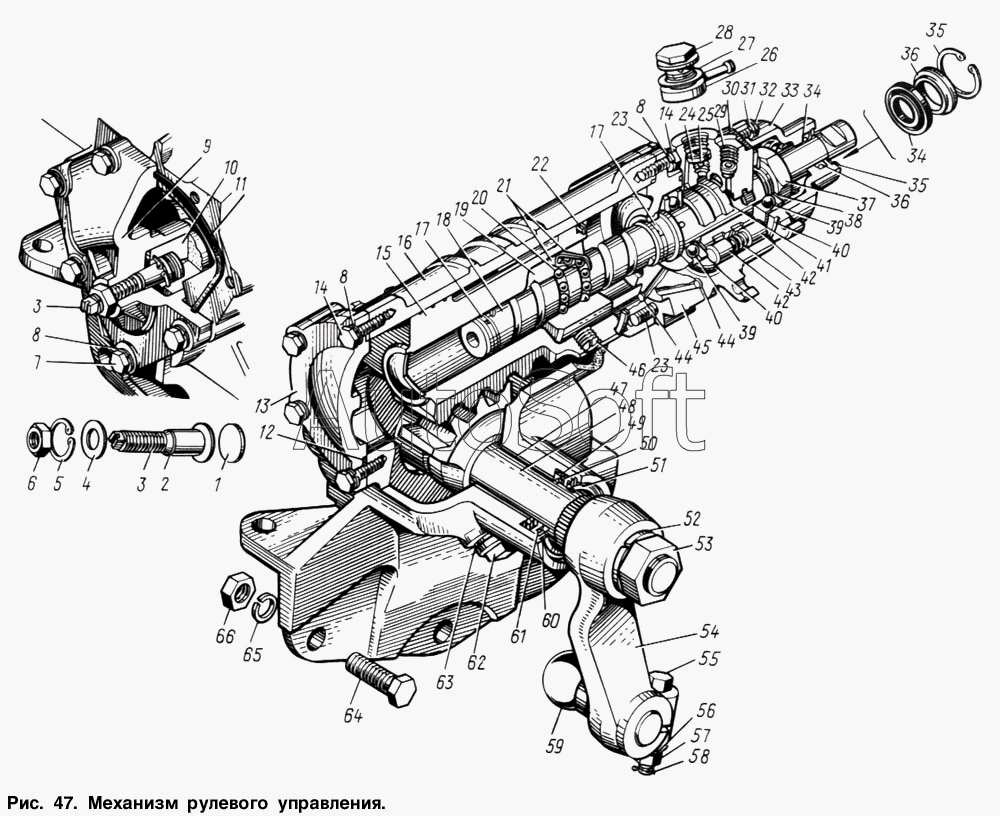

Каталог запасных частей к технике: ЗИЛ-131. Механизм рулевого управления
1
2
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
34
35
35
36
36
37
38
39
39
40
40
41
42
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3401090-Г | 1***Г | Сошка рулевого управления | |
| 130-3401355 | 1***5 | Винт рулевого управления с шариковой гайкой и шариками в сборе | |
| 130-3407194 | 1***4 | Насос гидроусилителя механизма рулевого управления в сборе | |
| 130-3430012 | 1***2 | Клапан управления гидроусилителем руля в сборе | |
| 137-3402199 | 1***9 | Насос гидроусилителя без бачка в сборе | |
| 137-3430012 | 1***2 | Комплект клапана управления гидроусилителем рулевого управления в сборе | |
| 137-3430175 | 1***5 | Пружина предохранительного клапана | |
| 137-3430176 | 1***6 | Направляющая пружины | |
| 1 | 1***Б | Шайба упорная регулировочного винта рулевого управления | |
| 2 | 1***Б | Кольцо уплотнительное регулировочного винта | |
| 3 | 1***Б | Винт вала сошки рулевого управления регулировочный | |
| 4 | 1***Б | Шайба регулировочная 2,74 мм | |
| 4 | 1***Б | Шайба регулировочная 2,80 мм | |
| 4 | 1***Б | Шайба регулировочная 2,86 мм | |
| 4 | 1***Б | Шайба регулировочная | |
| 4 | 1***Б | Шайба регулировочная 2,98 мм | |
| 4 | 1***7 | Шайба регулировочная | |
| 5 | 1***5 | Кольцо стопорное регулировочного винта рулевого управления | |
| 6 | 2***8 | Гайка | |
| 7 | 2***8 | Болт | |
| 8 | 2***2 | Шайба пружинная | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 1***Б | Крышка боковая картера рулевого управления | |
| 10 | 1***Б | Вал сошки рулевого управления с регулировочным винтом и боковой крышкой в сборе | |
| 11 | 1***1 | Кольцо уплотнительное боковой крышки рулевого управления | |
| 12 | 1***1 | Кольцо уплотнительное картера и нижней крышки рулевого управления | |
| 13 | 1***2 | Крышка картера рулевого управления нижняя | |
| 14 | 2***8 | Болт | |
| 14 | 2***8 | Болт | |
| 15 | 1***В | Рейка-поршень рулевого управления с заглушкой в сборе | |
| 16 | 1***Б | Картер механизма рулевого управления в сборе | |
| 17 | 1***1 | Кольцо уплотнительное | |
| 18 | 1***9 | Винт рулевого управления | |
| 19 | 1***8 | Гайка шариковая рулевого управления | |
| 20 | 3***П | Шарик 7,144 - 4+/-14 | |
| 21 | 1***9 | Желоб шариковой гайки рулевого управления | |
| 22 | 1***5 | Кольцо поршневое рейки-поршня | |
| 23 | 2***8 | Болт | |
| 24 | 1***0 | Корпус обратного клапана гидроусилителя руля в сборе | |
| 25 | 3***П | Шарик | |
| 26 | 1***2 | Угольник управления гидроусилителем руля в сборе | |
| 26 | 3***П | Угольник шланга низкого давления | |
| 27 | 3***П | Шайба уплотнительная | |
| 27 | 3***П | Шайба уплотнительная | |
| 28 | 1***3 | Болт угольника | |
| 28 | 3***8 | Болт | |
| 29 | 3***П | Седло уплотнительное | |
| 30 | 1***4 | Корпус клапана управления гидроусилителем с седлом в сборе | |
| 30 | 1***4 | Корпус клапана управления гидроусилителем с седлом в сборе | |
| 31 | 2***2 | Шайба пружинная | |
| 32 | 2***8 | Болт крепления верхней крышки | |
| 33 | 1***Б | Крышка картера рулевого управления верхняя | |
| 34 | 3***П | Манжета | |
| 35 | 3***2 | Кольцо стопорное | |
| 36 | 1***1 | Манжета сальника винта рулевого управления наружная | |
| 37 | 3***П | Гайка | |
| 38 | 1***3 | Шайба пружинная | |
| 39 | 3***П | Подшипник шариковый упорный | |
| 40 | 1***7 | Кольцо уплотнительное | |
| 41 | 1***5 | Золотник клапана | |
| 42 | 1***1 | Плунжер клапана реактивный | |
| 43 | 1***3 | Пружина клапана реактивная | |
| 44 | 1***9 | Кольцо уплотнительное | |
| 45 | 1***8 | Крышка промежуточная картера рулевого управления в сборе | |
| 46 | 1***7 | Винт установочный шариковой гайки рулевого управления | |
| 47 | 1***Б | Втулка вала сошки рулевого управления | |
| 48 | 1***Б | Вал сошки рулевого управления в сборе | |
| 49 | 3***П | Манжета вала сошки рулевого управления в сборе | |
| 50 | 1***Б | Кольцо упорное сальника вала сошки | |
| 51 | 3***П | Манжета | |
| 52 | 2***2 | Шайба пружинная | |
| 53 | 4***8 | Гайка | |
| 54 | 1***2 | Комплект сошки рулевого управления с пальцем | |
| 55 | 3***8 | Болт | |
| 56 | 2***2 | Шайба пружинная | |
| 57 | 2***8 | Гайка | |
| 58 | 2***8 | Шплинт | |
| 59 | 1***2 | Палец сошки рулевого управления шаровой | |
| 60 | 3***2 | Кольцо стопорное манжеты вала сошки руля | |
| 61 | 3***8 | Шайба | |
| 62 | 3***П | Пробка магнитная в сборе | |
| 63 | 3***П | Шайба | |
| 64 | 2***8 | Болт | |
| 65 | 2***2 | Шайба пружинная | |
| 66 | 2***8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
