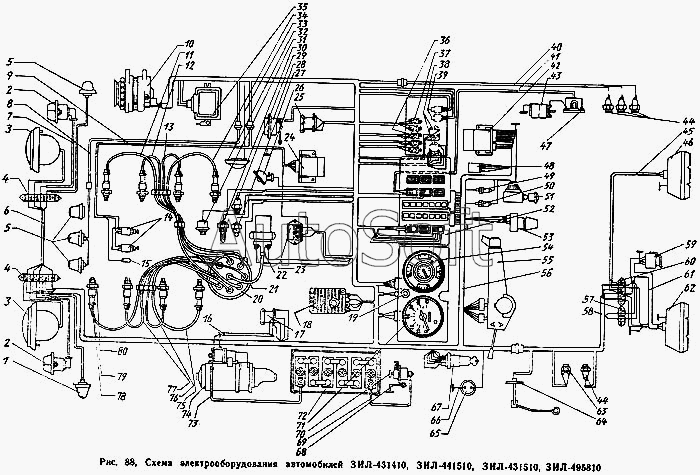

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема электрооборудования автомобилей ЗИЛ-431410, ЗИЛ-44 1510, ЗИЛ-431510, ЗИЛ-495810
44
44
56
55
54
53
52
51
50
49
48
47
46
45
57
43
42
41
40
39
39
38
37
36
35
34
69
80
79
78
77
76
75
74
73
72
71
70
33
68
67
66
65
64
63
62
61
60
59
58
8
7
6
5
5
4
4
3
3
2
2
1
52
52
9
40
40
40
40
40
40
40
40
40
40
40
40
45
45
45
45
45
45
21
32
31
30
29
28
27
26
25
24
23
22
20
20
18
17
16
15
14
13
12
11
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3724439 | 1***9 | Пучок проводов освещения приборов в сборе | |
| 130В-3724038 | 1***8 | Пучок проводов задних фонарей в сборе | |
| 130В1-3724010-50 | 1***0 | Жгут проводов средний в сборе | |
| 130В1-3724080 | 1***0 | Пучок проводов заднего правого фонаря в сборе | |
| 130В1-3724401-10 | 1***0 | Жгут проводив противотуманных фар | |
| 133ВЯ-3743010 | 1***0 | Фара противотуманная типа ФГ152-Б | |
| 1 | 1***8 | Фонарь УП101 указателей поворота и автопоезда | |
| 2 | 1***Б | Фонарь передний ПФ130 в сборе | |
| 3 | 1***2 | Фара ФГ122-ГВ | |
| 4 | 1***9 | Панель соединительная пятиклеммная 17.3723 | |
| 5 | 1***8 | Фонарь УП101 указателей поворота и автопоезда | |
| 6 | 1***5 | Жгут проводов между соединительными панелями фар в сборе | |
| 7 | 1***В | Жгут проводов подфарника в сборе | |
| 8 | 1***0 | Жгут проводов опознавательных фонарей автопоезда в сборе | |
| 9 | 1***0 | Жгут проводов блока управления экономайзера принудительного холостого хода | |
| 10 | 1***1 | Генератор 32.3701 в сборе | |
| 10 | В***6 | Контрольная лампа аварийного падения давления масла и охлаждающей жидкости | |
| 11 | 1***В | Провод к свече первого цилиндра в сборе | |
| 12 | 1***В | Провод к свече второго цилиндра в сборе | |
| 13 | 1***В | Провод к свече третьего цилиндра в сборе | |
| 14 | 1***1 | Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447 | |
| 15 | 4***6 | Штекер наружный к датчику дроссельной заслонки карбюратора | |
| 16 | 1***2 | Жгут проводов стартера в сборе | |
| 17 | 1***А | Реле стартера РС502 | |
| 18 | 1***0 | Коммутатор транзисторный ТК102 | |
| 20 | 1***0 | Распределитель 46.3706 | |
| 21 | 1***Г | Провод высокого напряжения катушка зажигания распределитель | |
| 22 | 1***В | Катушка зажигания Б114-Б | |
| 23 | 1***0 | Резистор цепи катушки зажигания СЭ107 | |
| 24 | 1***1 | Блок системы автоматического управления экономайзером принудительного холостого хода 1102.3761 | |
| 25 | 1***0 | Сигнализатор шумовой типа РС508 в сборе | |
| 26 | 1***А | Лампа подкапотная ПД308А в сборе | |
| 27 | 1***А | Датчик указателя температуры охлаждающей жидкости ТМ100-В | |
| 28 | 1***2 | Сигнал звуковой С311-01 | |
| 29 | 1***0 | Датчик сигнализатора давления масла типа ММ111-Б | |
| 30 | 1***4 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | |
| 31 | 4***0 | Датчик указателя давления масла ММ355 | |
| 32 | 1***Б | Плафон кабины ПК201-А | |
| 33 | 1***0 | Привод плафона кабины в сборе | |
| 34 | 1***В | Провод к свече четвертого цилиндра в сборе | |
| 35 | 1***1 | Регулятор напряжения 201.3702 в сборе | |
| 36 | 1***0 | Предохранитель 20А | |
| 37 | 1***5 | Предохранитель термобиметаллический ПР310 10А | |
| 38 | 1***0 | Предохранитель 7,5А | |
| 39 | 1***5 | Реле универсальное 111.3747 | |
| 39 | 1***5 | Реле универсальное 111.3747 | |
| 40 | 1***4 | Жгут проводов задний правый в сборе | |
| 40 | 1***4 | Жгут проводов задний правый в сборе | |
| 40 | 1***0 | Жгут проводов задний левый в сборе | |
| 40 | 1***4 | Жгут проводов задний правый в сборе | |
| 40 | 1***0 | Жгут проводов задний левый в сборе | |
| 40 | 1***4 | Жгут проводов задний правый в сборе | |
| 40 | 1***0 | Жгут проводов задний левый в сборе | |
| 41 | 1***В | Пучок проводов электродвигателя отопителя в сборе | |
| 42 | 1***Б | Прерыватель указателей поворота РС950 | |
| 43 | 1***0 | Электродвигатель вентилятора отопителя 192.3730 | |
| 44 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 45 | 1***Б | Жгут проводов заднего правого фонаря в сборе | |
| 45 | 1***1 | Жгут проводов заднего левого фонаря в сборе | |
| 45 | 1***Б | Жгут проводов заднего правого фонаря в сборе | |
| 45 | 1***Б | Жгут проводов заднего левого фонаря в сборе | |
| 46 | 1***0 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | |
| 47 | 1***6 | Сопротивление электродвигателя отопителя | |
| 48 | 1***5 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | |
| 49 | 1***5 | Предохранитель 6А | |
| 50 | 1***5 | Предохранитель плавкий ПР119Б-01 10А | |
| 51 | 1***0 | Выключатель аварийной сигнализации ВК422-12 | |
| 52 | 1***8 | Щиток выключателей в сборе | |
| 52 | 1***8 | Щиток выключателей в сборе | |
| 52 | 1***8 | Щиток выключателей в сборе | |
| 53 | 1***0 | Выключатель освещения щитка приборов ВК416-Б | |
| 54 | 1***0 | Манометр | |
| 55 | 1***0 | Комбинированный переключатель указателей поворота | |
| 56 | 1***0 | Пучок проводов средний в сборе | |
| 57 | 1***6 | Панель соединительная двухклеммная 14.3723 | |
| 58 | 1***0 | Жгут проводов задний левый в сборе | |
| 59 | 1***0 | Розетка прицепа ПС300А-100 | |
| 60 | 1***3 | Панель соединительная четырехклеммная 16.3723 | |
| 61 | 1***Б | Жгут проводов заднего левого фонаря в сборе | |
| 62 | 1***1 | Фонарь задний левый ФП130 или 357.3716 в сборе | |
| 63 | 1***0 | Выключатель сигнала торможения ММ125 | |
| 64 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 65 | 1***Б | Розетка штепсельная переносной лампы 47-К в сборе | |
| 66 | 1***6 | Провод массы штепсельной розетки переносной лампы в сборе | |
| 67 | 1***А | Выключатель зажигания ВК350 в сборе | |
| 68 | 1***2 | Провод кабина-рама в сборе | |
| 69 | 1***0 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 70 | 1***0 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 71 | 2***0 | Спидометр | |
| 72 | 1***А | Батарея аккумуляторная с электролитом | |
| 73 | 1***2 | Провод батарея аккумуляторная-стартер в сборе | |
| 74 | 1***3 | Стартер СТ130-А3 в сборе | |
| 75 | 1***В | Провод к свече восьмого цилиндра в сборе | |
| 76 | 1***В | Провод к свече седьмого цилиндра в сборе | |
| 77 | 1***В | Провод к свече шестого цилиндра в сборе | |
| 78 | 1***В | Провод к свече пятого цилиндра в сборе | |
| 79 | 1***Б | Сопротивление помехоподавляющее СЭ110 | |
| 80 | 1***А | Свеча зажигания типа А11-А в сборе |
