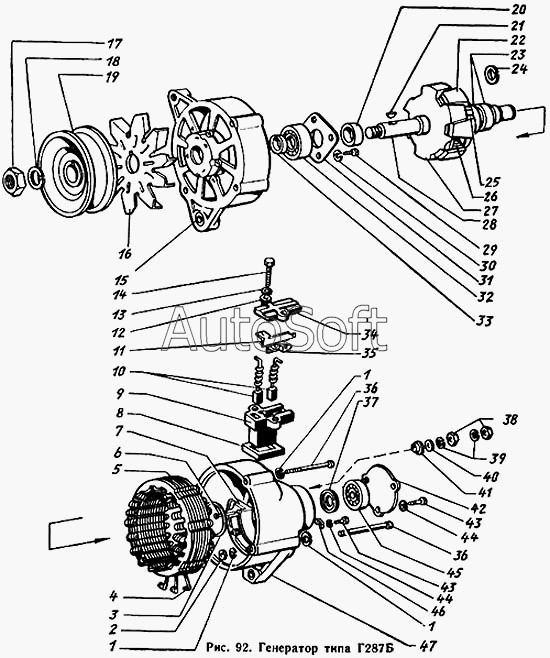

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Генератор типа Г-287Б
32
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
16
33
34
35
36
36
37
38
39
40
41
42
43
43
44
44
45
46
47
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 375-3701010 | 3***0 | Генератор типа Г287Б в сборе | |
| Г250А1-3701020-01 | Г***1 | Пружина | |
| Г272-3701010-01 | Г***1 | Щеткодержатель в сборе | |
| Г272-3701020А-01 | Г***1 | Щетка в сборе | |
| Г272-3701030А-01 | Г***1 | Щетка в сборе | |
| Г287-3701111 | Г***1 | Железо статора в сборе | |
| Г287-3701130 | Г***0 | Фаза статора | |
| Г287-3701200 | Г***0 | Ротор в сборе | |
| Г287-3701215 | Г***5 | Втулка катушки возбуждения | |
| Г287-3701216-А | Г***А | Каркас катушки возбуждения | |
| Г287-3701300 | Г***0 | Крышка со стороны контактных колец с выпрямительным блоком в сборе | |
| Г287-3701302 | Г***2 | Кольцо заливочное крышки со стороны контактных колец | |
| Г287-3701303 | Г***3 | Втулка крышек | |
| Г287-3701400 | Г***0 | Крышка со стороны привода с подшипником в сборе | |
| Г287-3701406 | Г***6 | Втулка крышки со стороны привода | |
| МХ-0130 | М***0 | Винт крепления выпрямительного блока | |
| 1 | Х***1 | Шайба пружинная | |
| 2 | 8***М | Гайка | |
| 3 | Г***А | Кольцо крышек | |
| 4 | М***1 | Наконечник статора | |
| 5 | Г***А | Статор с обмотками в сборе | |
| 6 | Н***0 | Болт контактный | |
| 7 | Б***2 | Выпрямительный блок | |
| 8 | Г***7 | Прокладка уплотнительная | |
| 9 | Г***1 | Щеткодержатель | |
| 10 | Ф***1 | Щетка | |
| 11 | Г***2 | Клемма | |
| 12 | 8***А | Шайба | |
| 13 | М***1 | Шайба пружинная | |
| 14 | Г***6 | Болт крепления крышки специальный | |
| 15 | Г***1 | Крышка со стороны привода с втулками в сборе | |
| 16 | Г***А | Вентилятор | |
| 17 | М***1 | Гайка | |
| 18 | Г***4 | Шайба коническая | |
| 19 | Г***1 | Шкив | |
| 20 | Г***3 | Втулка упорная | |
| 21 | Х***8 | Шпонка сегментная | |
| 22 | Г***3 | Ротор (левая половина) | |
| 23 | Г***5 | Кольцо контактное в сборе | |
| 24 | Г***2 | Кольцо разрезное | |
| 25 | Г***8 | Кольцо зажимное | |
| 26 | Г***Б | Катушка возбуждения в сборе | |
| 27 | Г***2 | Наконечник полюсный со стороны привода | |
| 28 | Г***1 | Вал ротора | |
| 29 | Н***0 | Винт крепления шайбы | |
| 30 | Б***1 | Шайба | |
| 31 | Г***5 | Шайба специальная | |
| 32 | 6***9 | Подшипник | |
| 33 | Г***4 | Втулка | |
| 34 | Г***А | Крышка щеткодержателя | |
| 35 | Г***8 | Клемма | |
| 36 | Н***2 | Винт крышки стяжной | |
| 37 | Г***5 | Чашка | |
| 38 | 8***М | Гайка | |
| 39 | М***1 | Шайба пружинная | |
| 40 | 1***7 | Шайба | |
| 41 | Г***9 | Втулка | |
| 42 | Г***0 | Крышка подшипника | |
| 43 | Х***1 | Винт | |
| 44 | Х***1 | Шайба пружинная | |
| 45 | 6***9 | Подшипник | |
| 46 | Г***А | Скоба | |
| 47 | Г***1 | Крышка со стороны контактных колец с втулками и выпрямительным блоком в сборе |
